    中懸窗及其五金系統簡介




                來源:濟南格屋建筑五金有限公司  　作者:房公殿  　日期:2007-4-21
    頁面功能【字體：大 中 小】【打印】【投稿】【評論】


























    　　中懸窗是歐洲建筑中的一種古典窗型，上個世紀中期開始在西歐的商業建筑中應用。與簡易的中軸旋轉窗相比，這種中懸窗所具有的中央控制的多點鎖閉系統使其物理性能獲得了充分保證。另外，由于這種窗型具有良好采光性能和合理的空氣流通性能，越來越多的國內建筑也開始選用這種開啟方式的門窗。下面就中懸窗常見的類型和五





                  　　中懸窗是歐洲建筑中的一種古典窗型，上個世紀中期開始在西歐的商業建筑中應用。與簡易的中軸旋轉窗相比，這種中懸窗所具有的中央控制的多點鎖閉系統使其物理性能獲得了充分保證。另外，由于這種窗型具有良好采光性能和合理的空氣流通性能，越來越多的國內建筑也開始選用這種開啟方式的門窗。下面就中懸窗常見的類型和五金系統的配套和選用作簡要介紹：




　　一．中懸窗的分類

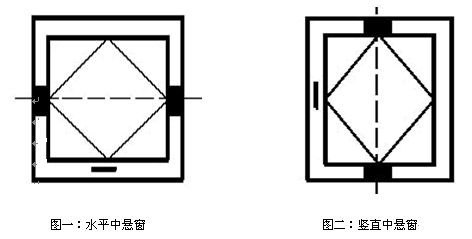

　　按啟閉時窗扇回轉中心線的方向分，中懸窗有水平中懸和豎直中懸兩種。見下圖所示：




　　受材料的質地以及型材的結構形式和門窗的加工工藝影響，不同材質的中懸窗其開啟形式和結構形式會不盡相同。常見的鋁合金、PVC和木質中懸窗能夠實現的開啟形式和結構形式以及開啟角度見下表：




　　
    表一   各種材質的中懸窗綜合比較







    門窗材質


    開啟方式


    結構型式


    開啟角度






    鋁合金


    水平/豎直


    直角


    0-3/5-54-180






    PVC


    水平


    直角


    0-3/5-54-180






    木材


    水平/豎直


    直角/圓形


    0-3/5-54-180




    　　二．中懸窗五金系統的組成和技術參數



　　中懸窗的五金系統主要由中懸鉸鏈，執手或啟閉操作系統，多點鎖系統和限位撐等組成。




　　1.中懸鉸鏈



　　常用的鋁合金水平中懸窗的中懸鉸鏈為U18型, 豎直中懸窗的中懸鉸鏈為U88型。其結構緊湊外形別致，由非鐵金屬制成，能夠承載的窗扇質量為175Kg。標準的中懸鉸鏈可以直接與型材聯結，用于特殊的型材時可能會需要接駁件來滿足型材系統的要求。U18和U88中懸鉸鏈上裝用高品質的硅橡膠膠條，用以保證密封性能。作為對標準產品的補充，515型和515P型中懸鉸鏈為尺寸小、重量輕的中懸窗提供了另外一種選擇。這種中懸鉸鏈主要由鋅合金材料制成，并經過防腐蝕處理。515型適用于鋁合金水平中懸窗，515P型適用于豎直中懸窗，兩種鉸鏈的承重均為130Kg。




    PVC水平中懸窗的中懸鉸鏈為U16系列，除了在型材上安裝時需要額外的加工安裝孔外，其結構形式和承載的窗扇質量與鋁合金中懸窗鉸鏈相同。




　　由于型材斷面結構的多樣性，木質中懸窗的中懸鉸鏈種類較多。其中，U5 Bo和U7 Bo 是兩款典型的水平中懸鉸鏈，這種鉸鏈采用螺釘安裝的方式與型材聯結。鉸鏈的扇部件和框部件具有加長的定位銷，用來保證與木材的聯結強度，兩款鉸鏈可以承載的窗扇質量均為175Kg。中懸窗的木型材的斷面結構通常為11/4/11mm



如圖三所示。兩種不同配置中，型材

系統使用U5 Bo 時傳動鎖閉器的中心

距為15mm，型材系統使用U7 Bo 時

傳動器的中心距為20mm。前者適用

的扇型材厚度為56-67mm，后者適用

的善型材厚度為68mm以上。


U10/22º是一種具有較高性能的中

懸鉸鏈，安裝時需要在型材上加工定

位孔。這種鉸鏈在結構設計上增加了

22º限位裝置，承載的窗扇質量可以

高達300Kg。適用的型材系統與上述

兩款鉸鏈相同，只是扇型材的厚度必


須在68mm以上。木質豎直中懸窗的鉸鏈為U93 Bo型，其結構特點與U5 Bo和U7 Bo相同，承載的窗扇質量也為175Kg。




　　圓形木質中懸窗的鉸鏈U4在安裝時也需要加工安裝孔，其承載的窗扇質量為100Kg，與一般的中懸窗鉸鏈相比承載能力較小。圓形中懸窗的型材系統為15/4/15mm，配套使用的傳動鎖閉器中心距通常為15mm。




　　2．執手及啟閉操作系統



    中懸窗用的執手一般都應具有狹縫通風功能，為了提高安全性有的中懸窗執手設計有鎖芯必須通過鑰匙才能開啟。有高位啟閉要求時必須通過導桿與窗扇和執手連接進行控制，用于天窗開啟裝置F200的啟閉控制系統也可以用于中懸窗。




　　3．多點鎖系統



　　多點鎖系統是整個五金系統的重要組成部分，用于各種不同材質的中懸窗的多點鎖系統都是內藏式的，并通過一個執手或啟閉操作系統控制。鋁合金中懸窗的多點鎖為380E系統，適用于15/20mm的歐標槽，340和330系統分別適用于PVC和木質中懸窗并安裝在寬度為16.3mm深度為2.5mm的歐標槽內。在所有的多點所系統中鎖點的徑向位置都是可以調整的，以便保持更好的密封性能。對于340和330系列的多點鎖系統來說，傳動鎖閉器和直角傳動器的鎖點的初始位置都是在行程的中間，以便于安裝。用于木質豎直中懸的多點鎖根據執手的安裝位置可以分位C型和D型兩種。




　　4．各種中懸窗五金系統制作的門窗技術參數比較






    型材種類


    五金系統


    開啟方式


    扇寬mm


    扇高mm


    扇重Kg









    鋁合金


    U18/380E


    水平








    175






    U88/380E


    豎直








    175






    515


    水平








    130






    515P


    豎直








    130






    PVC


    U16/340


    水平


    576-2950


    700-2200


    175









    木


    U5    Bo/330


    水平


    576-2950


    700-2200


    175






    U7    Bo/330


    水平


    576-2950


    700-2200


    175






    10/22º/330


    水平


    576-2950


    1201-2200


    300






    U93    Bo/C


    豎直


    782-1600


    1250-2350


    175






    U93    Bo/D


    豎直


    600-1600


    1250-2350


    175









    U4





    水平


           扇直徑mm





    100






            424-2016





　　注：數據僅供參考



　　三．五金系統的選材和防腐



　　中懸窗五金系統的所有組成部分均由優質鋼材、鋅合金或鋁合金制成，表面經電鍍后鈍化處理或陽極化處理，防腐蝕性能極高。




　　四．五金系統的選用示例



　　對于五金系統中的主要部件選用時應遵守供貨商

提供的技術參數，這種技術參數通常以表格或圖形的

方式由他們提供給用戶或設計人員。圖四和圖五是515

型鋁合金水平中懸窗鉸鏈的選用校對圖。




　　1．如圖所示我們定義：


　　R= 鉸鏈的旋轉中心

　　G=玻璃的重心，采用等厚的中空玻璃時（如：5+9+5mm）


重心在兩層玻璃的厚度中心線上，采用不等厚的中空玻璃時

（如：10+6+4mm）重心應向厚的一側偏移                  　　圖四 515型中懸鉸鏈

P=窗扇重量（含卷簾遮光板）Kg

d=玻璃重心線到中懸鉸鏈基體的距離

C=鉸鏈允許的最大承載扭距6000mmKg（沒有安裝卷簾遮光板）或5000mmKg（裝有卷簾遮光板）

　　2．舉例說明



　　設計一樘中懸窗時假如：


　　高度H=1600mm

　　寬度L=2400mm

　　重量P=80Kg

　　我們取尺寸d（與玻璃厚度有關）為28mm。沿80Kg的垂線和28mm的水平線的交點A就是中懸鉸鏈所應承受的扭距，點的位置處于曲線Z和Y以內，但是點A指向的窗扇高度為2040mm，這個尺寸大于設計的1600mm，所以該鉸鏈不適用預定的中懸窗。




　　3． 一般規則



　　對于窗扇重量P，尺寸d和窗扇高度H來講，一般要符合如下規定才能選用515中懸鉸鏈系統：


　　　-    不使用卷簾遮光板時：C=（23+d）×P<=6000mmKg，H>C/2

　　　-    使用卷簾遮光板時：  C=（23+d）×P<=5000mmKg，H>C/2



　　五．結束語



　　由于型材和五金系統的配套原因，中懸窗在國內建筑項目上的應用還是處于嘗試階段。同時，與普通門窗相比中懸窗在生產制作過程中較高的尺寸精度也給制造商在生產工藝和質量控制方面提出了更高的要求。相信在實際應用中根據設計和結構需要，并結合現有五金系統的實際情況，中懸窗會更快更多的在國內建筑上被采應用。
