利用經(jīng)十八季銨鹽
改性有機蒙脫土與
環(huán)氧樹脂結(jié)構(gòu)膠粘劑進行插層復合，在不同摻量、不同的
固化條件下測試了插層法制備的有機蒙脫土—
環(huán)氧樹脂膠粘劑，鋼—鋼
剪切強度、澆鑄體
壓縮強度、
流變性能及
適用期過硬。中溫固化是進行插層復合的關(guān)鍵條件，
膠粘劑的性能有較大提高；當蒙脫土質(zhì)量分數(shù)為10%時，其鋼-鋼
剪切強度、澆鑄體壓縮強度分別提高65.3%和10%；隨著蒙脫土含量的增加，膠粘劑的流變性能從牛頓液體向
觸變性流體轉(zhuǎn)變。
一、引言
由于土木工程技術(shù)的發(fā)展，建筑用
環(huán)氧樹脂膠粘劑的使用越來越廣泛，涵蓋橋梁、廠房、
高層建筑等眾多工程領(lǐng)域，在加固修補領(lǐng)域更是獨占鰲頭。然而環(huán)氧
樹脂，卻有著自身的缺點：
脆性大、不同的固化條件下
力學性能不穩(wěn)定。如今對環(huán)氧樹脂膠粘劑的改性研究主要有2大類：一類是通過
納米材料對環(huán)氧樹脂膠粘劑進行改性；另一類是通過對
固化劑進行改性以達到對環(huán)氧樹脂膠粘劑增強增韌的目的。利用插層法制備的有機蒙脫土一環(huán)氧樹脂納米膠粘劑是其中的有效手段之一。目前，有機蒙脫土一環(huán)氧樹脂的插層復合研究多以酸酐類、芳香胺類的固化劑為多，本文用自制的改性固化劑，對有機蒙脫土和環(huán)氧樹脂在常溫和中溫下的力學性能和流變性能進行了研究。
二、實驗部分
1、原材料
環(huán)氧樹脂(128)：環(huán)氧值當量/100g為0.48～0.54，以下簡稱EP，岳陽石油化工總廠；固化劑：通過
聚酰胺樹脂(651)和脂肪胺樹脂(6612)共混改性制得，外觀呈黃棕色透明黏稠，胺值415，
黏度7～8Pa•s，比重：0.96，最高發(fā)熱溫度180℃；有機蒙脫土(MMT)：經(jīng)十八季銨鹽改性，主要組分為高純度蒙脫石，含量為96%～98%，含水量≤3%，晶面間距2.1nm；活性增韌
稀釋劑：其主要成分為
丁基縮水甘油醚，黏度(25℃)：1.5～3.5mPa.s；
偶聯(lián)劑KH-550：為氨基官能團硅烷，中科院生產(chǎn)。

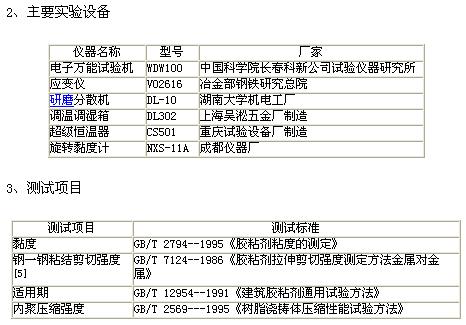

4、試件的制備
所用各種配方若無特殊說明，其質(zhì)量分數(shù)均以100g環(huán)氧樹脂為基準。
(1)環(huán)氧樹脂預凝膠的制備
將經(jīng)過長鏈季銨鹽改性的蒙脫土與稀釋劑先用
攪拌機以1000r/min攪拌混合5min，加入
活化劑95%乙醇(m(蒙托土)：m(乙醇)=2：1)攪拌5min。再加入環(huán)氧樹脂攪拌以5500r/min攪拌20min，m(環(huán)氧樹脂)：m(稀釋劑)=100：12，分別制備出不同摻量的預凝膠。
(2)預處理及固化方式
預處理：將預凝膠分預處理和未預處理2組，預處理組將預凝膠在80℃下攪拌6h，未處理組為攪拌好的預凝膠；
固化方式：環(huán)氧樹脂和固化劑按100：42(質(zhì)量比)將2組分混合，同時加入2%偶聯(lián)劑和1%
消泡劑，攪拌5～7min后晾置30min等大量
氣泡溢出后制作各種試件。固化溫度分兩組，一組在恒溫箱25℃下固化5d(以下簡稱常溫固化)，另一組在80℃下固化14h，再
室溫固化5d(以下簡稱中溫固化)，全部試件做5d強度。
與【企業(yè)動態(tài)】相關(guān)熱點資訊:
【了解更多 “企業(yè)動態(tài)” 相關(guān)信息請訪問
膠專區(qū) 】
