奧運倒計時 場館大檢閱——天津奧林匹克中心體育場
來源:中國幕墻網收集整理 作者:* 日期:2008-8-5 頁面功能 [字體：
大
中
小]
[ 打印 ]
[ 投稿 ]
[ 評論 ]
[ 轉發 ]
[ 啄木鳥 ]
|
| 電子地圖：
【天津奧林匹克中心體育場檔案】
城市：天津
國家/地區：中國
建筑面積：158000萬平方米
座位數量：60000
可進行項目：足球┆
天津奧林匹克中心體育場位于天津西南部奧林匹克中心內，建筑面積34.5萬平方米，包括運動健身廳、健康中心、國際會議中心等，在北京奧運會上承擔足球的賽事。
場館詳細介紹

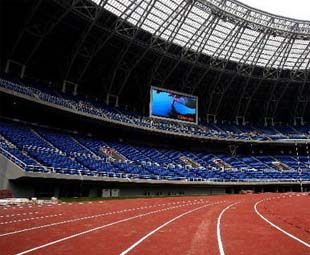

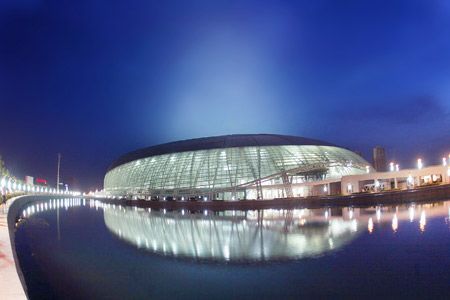

場館簡介
天津奧林匹克中心體育場位于天津西南部的奧林匹克中心內，占地34.5公頃，建筑面積15.8萬平方米，總投資14.8億元，2003年8月動工。設計方案是由日本佐藤綜合計畫公司完成的，整體上突出了“綠色奧運”、“科技奧運”和“人文奧運”三大理念。整個中心體育場占地7.8萬平方米，建筑面積15.8萬平方米，該體育場南北長380米，東西長270米，高53米，設計分為六層。既可滿足國際足球和田徑比賽要求，而且還設有賣場、展館、會議廳、健身室等多項輔助設施，是融群眾休閑、娛樂、健身、購物為一體的綜合性體育場。
該場館一層設有室內停車場22670平方米，展示場3460平方米，餐飲用房6400平方米，健康中心5930平方米，運動員、裁判員等競賽用房屋4010平方米；二層設有專賣店3840平方米，健康中心130平方米，國際會議中心85平方米；三層設有運動健身廳4320平方米，健康中心130平方米，國際會議中心85平方米；四層設有包廂4166平方米，國際會議中心3030平方米，健康中心1440平方米；五層設有國際會議中心345平方米，健康中心1300平方米。
天津奧林匹克中心位于市區西南部，東臨衛津南路，西臨水上西路，南臨凌水道，北臨賓水西道。總投資為8.8億美元。區域劃分為三個區，競技區、綜合區、住宅區，總計占地96.6公頃；其中競技區占地45.3公頃，綜合區占地28公頃，住宅區占地23.3公頃。競技區包括一座大型體育場、一座水上運動中心、一座國際體育交流中心，以及已建成的天津體育館。看臺34740平方米，8+1跑道4560平方米，訓練場2萬平方米，草皮場地7680平方米，體育場擁有觀眾座席6萬個，主席臺座席500人，記者席300人，總體可容納8萬人。
場館項目方案
天津奧林匹克中心體育場位于天津市西南，總面積約15.58萬，是天津市乃至國家的重點建設項目，是作為2008年奧運會的分賽場之一，將承擔奧運會足球項目的比賽任務。
安全防范項目是天津奧林匹克中心體育場建設項目的一個重要組成部分，也是體現安全保衛功能先進性的重要環節。為了充分體現現代體育設施的時代特色，我們采用了國際上最新的基于IP網絡的數字安防產品，本著功能齊全,應用新穎,投資合理的宗旨設計本方案。在設計中充分體現出可持續發展的理念，利用數字網絡技術及圖像顯示技術，使體育場能更好的為奧運會提供多種綜合功能服務。
項目描述
天津奧林匹克中心體育場主體建筑共有2層，在2層有6個設備間，共有210個監控點(其中有40個是快球)，需要視頻監視的區域包括周邊各主要交通干線、庭院各通道、辦公區域各通道、設備管理間內、新聞工作室及發布廳、各接待廳和會議室、電梯間、樓梯間、觀眾大廳、包間通道、主席臺、記者席、觀眾看臺、賽場等。
系統設置總控室一個，在總控室設置一體化組合式電視墻，上部為條形LED顯示屏，中央為兩臺背投影(單體尺寸不小于100英寸)，左右兩側各設12臺，下方設8臺(共32臺)監視器(單臺尺寸不小于20英寸)。背投影需配置相應的信號切換控制設備，在大屏幕投影墻上可顯示實時視頻窗口調用監控圖像，也可顯示其他計算機系統信息(如樓宇自控等)。在總指揮室設置4X3無縫拼接背投影(單臺尺寸不小于67英寸)，用于指揮調度和參觀。
系統設置4個分控中心和消防值班室，4個分控中心分別用于指揮、公安、安全、競賽，每個分控中心配置8(2X4)臺監視器(單臺尺寸不小于15英寸)。消防值班室設置2臺監視器(單臺尺寸不小于15英寸)。
系統方案
根據項目技術要求,本系統方案由3個部份組成：前端設備，系統總控室和分控中心。210個前端設備，系統總控室服務器和解碼器設備，分控中心的計算機和解碼器設備等均通過網絡構成本系統。
前端設備
此系統共有210個前端監控點，每個前端監控點由網絡視頻服務器(AV1600e-T / AV15002e-T / AV1300e-T)，高速球機(或：云臺+云臺解碼器+攝像機)和機柜(針對室外監控點,將視頻服務器,云臺解碼,電源等統1安裝在里面)及報警設備組成。攝像機的視頻與網絡視頻服務器連接，,由網絡視頻服務器將模擬的視頻信號經模數轉換后壓縮為MPEG4的IP數據包，通過網絡將音視頻數據，報警數據和控制數據傳輸到總控室服務器及各分控中心。
前端報警設備(紅外、煙霧、玻璃破碎、振動等各種報警傳感器)可直接與網絡視頻服務器連接(每臺設備可連接3個報警傳感器)，報警設備的連接可根據要求布置。安裝在室外的設備必須選擇適合室外環境的產品，包括云臺解碼器和云臺等。
系統總控室
系統總控室是本系統的中心樞紐，承擔著本系統中所有前端設備管理、控制、報警處理、錄像、錄像回放、用戶管理等工作。
在總控室共需配置5臺服務器(建議選用P4雙Xeon處理器，1000M網卡，512M內存，SCSI硬盤)，其中一臺為目錄服務器，4臺為設備管理服務器，服務器硬盤配置根據實際錄像的需要而定。
服務器連接到中心的主干交換機上，其它設備可連接到總控室的2級交換機上。
目錄服務器需預裝Windows2000Server操作系統(SP4補丁)，SQL2000數據,IIS組件,并安裝iDVR3.0的目錄(Directory)服務和音視頻轉發(IVS)服務.目錄服務器承擔系統所有系統相關數據庫的存儲,用戶管理,單播客戶端的音視頻轉發等工作。
設備管理服務器預裝Windows2000Server操作系統(SP4補丁)，并安裝iDVR3.0的VSIP網關服務，錄像和回放服務。每臺設備服務器負責所管轄的網絡視頻服務器設備的管理，錄像及錄像回放工作。每臺設備服務器可通過設置管理50~64臺前端設備，這些設備的錄像資料(文件)均保存在該服務器的硬盤中，相關數據均存放在目錄服務器的SQL2000數據庫中。
總控室顯示設備由32路電視墻，2臺投影和2X4的大屏幕組成，在總控室安裝32臺網絡視頻服務器解碼端設備(AV1600e-R)，2臺分控計算機和32X8視頻切換矩陣。
網絡視頻解碼端設備與總控室32臺監視器連接，可通過iDVR3.0特有的虛擬矩陣功能實現前端210路視頻到32臺監視器的切換。
同時將該32路視頻通過視頻切換矩陣與大屏幕相連接，可通過矩陣鍵盤(或大屏幕控制主機)實現32路視頻到大屏幕的切換。
2臺分控計算機可直接與投影儀連接，可演示系統功能及控制過程。
分控中心
系統的分控中心包括公安、安全、競賽和消防等，各分控中心設備配置如下：
公安、安全、競賽分控中心各安裝8臺網絡視頻服務器解碼端(AV1600e-R)設備，并與8臺監示器相連接。消防分控中心配置2臺AV1600e-R，連接2臺監視器。
在每個分控中心可根據需要配置若干臺計算機，用于實時觀其它的視頻圖解、控制、錄像查詢回放等。
場館里程碑
驗收交付時間：2007年8月16日
