浙江臺州市三星鎖業有限公司門窗五金系統產品推薦：歐標20槽內平開下懸NPX100系統

來源:中國幕墻網收集整理　作者:* 　日期:2009-6-1 　頁面功能【字體：大中小】【打印】【投稿】【評論】

配置說明：
1、最大允許負重：120kg以下；
2、窗扇最佳尺寸600mm（寬）*1200mm（高）；
3、窗扇最大尺寸建議不超過750mm（寬）*1500mm（高）；
4、窗扇最小寬度為500mm；
5、窗扇寬度大于750mm時，建議加第二拉桿；
6、窗扇寬度少于500mm時，建議用KDL04短上拉桿

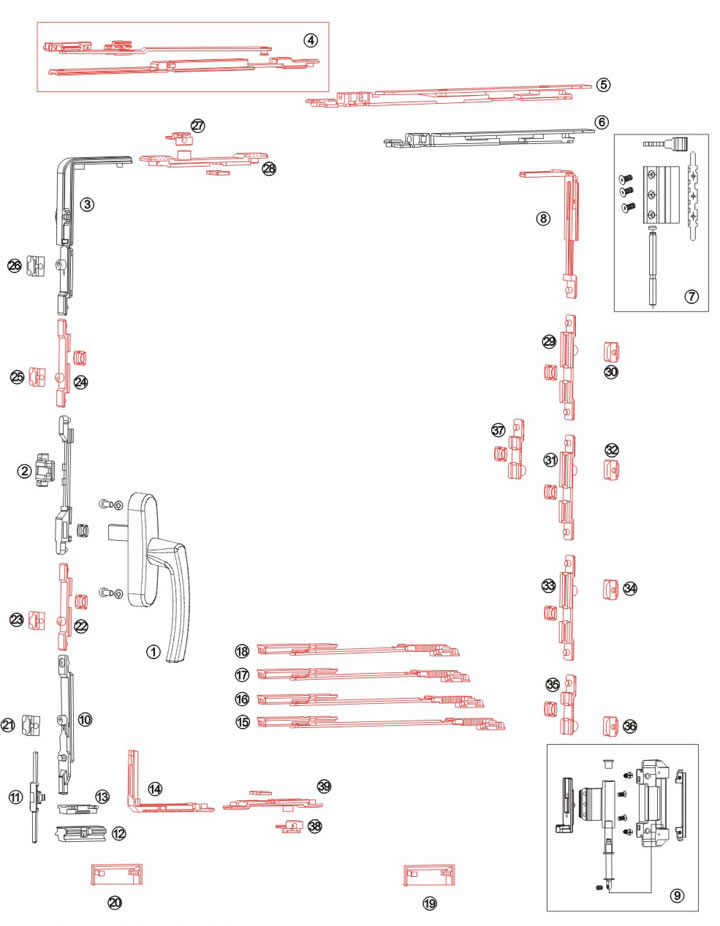

1、紅色圖形五金件為大窗戶選擇件；
2、內平開下懸組件必須配合歐式限位撐使用。

歐標20槽內平開下懸NPX100系統配置表

序號	產品編號	產品名稱	窗戶規格
			窗戶高度FH				窗戶寬度DW
			600~1200	1201~1800	1801~2100	12101~2400	375~600	601~900	901~1200	1201~1300	1301~1700
1	SZ10B	內平開執手	1	1	1	1
2	KDF03	防誤器	1	1	1	1
3	JD04	轉角器	1	1	1	1
4	KDL02	第二拉桿									1
5	KDL03	主拉桿	1	1	1	1		1	1	1
6	KDL04	小主拉桿					1
7	KDSH03	上合頁系統	1	1	1	1
8	JD03	小轉角器		1	1	1
9	KDSH04	下合頁系統	1	1	1	1
10	KDSC	內傾插鎖桿	1	1	1	1
11	KDFT	防脫器	1	1	1	1
12	HK20	下懸調節鎖座					1	1	1	1	1
13	H20	助升塊					1	1	1	1	1
14	JD03	小轉角器								1	1
15	FCC14	歐式限位撐									1
16	FCC12	歐式限位撐							1	1
17	FCC10	歐式限位撐						1
18	FCC08	歐式限位撐					1
19	SG01	漏水蓋	1	1	1	1
20	SG01	漏水蓋	1	1	1	1
21	SK03	槽口鎖塊	1	1	1	1
22	SC05	鎖釘塊			1	1
23	SK03	槽口鎖塊			1	1
24	SC05	鎖釘塊		1	1	1
25	SK03	槽口鎖塊		1	1	1
26	SK03	槽口鎖塊	1	1	1	1
27	SK03	槽口鎖塊								1	1
28	SC05	鎖釘塊								1	1
29	SC05	鎖釘塊			1	1
30	SK03	槽口鎖塊			1	1
31	SK03	槽口鎖塊			1	1
32	SC05	鎖釘塊			1	1
33	SC05	鎖釘塊		1	1	1
34	SK03	槽口鎖塊		1	1	1
35	SC03	鎖釘塊				1
36	SK03	槽口鎖塊				1
37	SC03	鎖釘塊		1	1
38	SK03	槽口鎖塊								1	1
39	SC05	鎖釘塊								1	1
