隨著
幕墻技術的迅速發展，各種先進的幕墻設計理念和幕墻結構在各個工程上得到廣泛應用。
傳統的
鋁板幕墻是采用
密封打膠工藝來保證
水密性能和
氣密性能。眾多的工程經驗表明該工藝具有安裝方便，施工簡一單的特點，但也有如下的缺點:現場打
硅酮膠進行
接縫處的密封，使得接縫易蓄積灰塵，污染幕墻表面。并且不能夠消除內外壓力差，結構位移
變形時，旦
密封膠發生
開裂，將是一個
滲水隱患。并且由于是四邊用
螺釘固定，
鋁板很難消除
熱脹冷縮時對其的緲響，
鋁板表面容易變形，形成“臌肚子”現象，影響了幕墻的
平整度。而采用等壓原理
掛鉤設計的
開縫式鋁板幕墻系統可以解決這些影響。
開縫鋁板幕墻系統，是指在鋁板板塊的接縫采用不打膠的工藝，通過開縫讓鋁板背后的空氣層能夠順暢的流通，可以起到良好的
絕熱及
吸聲效果，且在空氣層流通的過程巾可以將冷凝水揮發掉。由于接縫處采用不打膠的工藝，減少了鋁板的表面污染，使鋁板表面保持長期清潔。同時由于鋁板背后的空氣層與室外的空氣是相通等壓，從而防止雨水由于壓力差進入室內，冷凝水和水量的
滲漏水可以通過每層設置的
排水板(兼作隔氣板)分層排出。鋁板背后的空氣層通過空氣
對流減少了熱轉換，在夏季，可以減少建筑制冷成本，在冬季則可以大大減少
采暖費用。
下面通過兩個開縫鋁板系統的設計實例進行分析。

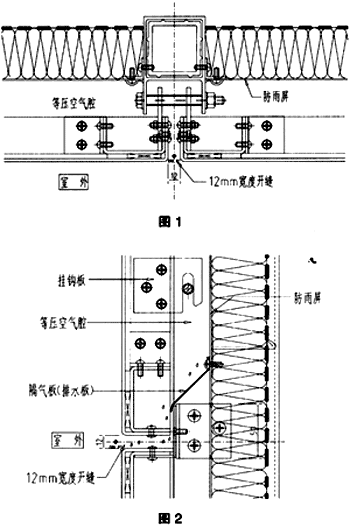

系統一是將3mm
鋁單板板塊通過鋁
掛板掛接在
立柱的
螺桿上，見圖1和圖2。
這個系統為無橫梁結構，立柱設計為u形狀，在其卜安裝1VI8掛接螺栓，螺桿上放置2mm厚的抗震防噪音尼龍套，鋁板上用u形鋁作為加強筋，鋁板通過4mm厚的鋁掛板掛接在M8掛接螺桿上。在板塊的上部通過螺釘固定在立柱兩邊的角碼上來進行板塊的定位，其中一邊的螺釘是固定的，而另外一邊在鋁板副框上開長圓孔，使其在橫向可以消化掉熱脹冷縮對其的影響，見圖3。防雨屏是由1.5mm厚的防水背板和5Qmm厚保溫棉構成，保溫棉通過保f棉釘固定在背板上，保溫棉后面設置了針孔鋁箔，可以揮發掉可能產生的水氣，保證保溫棉處于干燥狀態。鋁板板塊之間的12mm接縫完全開敞，使面板與背板之間的空氣腔與室外相通，空氣層內的壓力PP與外界壓力Pa基本相等，形成了等壓腔，抑制了由于壓力差產生的水的逆流通，少量的滲漏水與冷凝水通過每層設置的排水板(兼作隔氣板)排出室外，從而形成完善的排水系統。幕墻的氣密性則由防雨屏與龍骨的打膠密封來實現。
了達到更好的空氣等壓效果，我們在每層設置了一道隔氣板。通過分隔空氣，使每層形成一個等壓空氣腔，有效的降低因為高度變化而引起的氣壓差。同時隔氣板兼作排水板，冷凝水和滲漏水可以分層排出。
該系統巾由于板塊是通過掛板掛接在螺桿上，只有上邊用螺釘固定定位，板塊在重力作用下處于自由懸掛的狀態，所以板塊的受力和抗熱脹冷縮的能力均達到較好的性能。

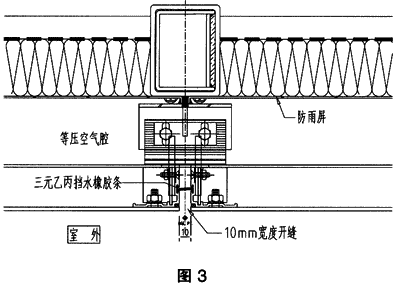

系統二是不折邊鋁板的開縫設計，鋁板的不折邊工藝可以使幕墻達到極高的平整度。可以避免由于鋁板折邊產生的弧邊彎曲的現象。見圖3、圖4。
該系統的
豎龍骨采用
熱鍍鋅方鋼管，
橫龍骨用熱
鍍鋅角鋼，在鋁板掛點位置用4mm
鋼板和4號
角鋼做成鋼
支座焊接在豎龍骨上，將
鋁合金掛板底座固定在鋼支座上，鋁
合金掛板底座上設置了防滑的咬合齒紋。鋁板板塊通過鋁制掛鉤掛接在掛板底座上。因鋁板采用不折邊工藝，鋁板通過電栓焊固定副框與加強筋。板塊的上邊副框
型材與彎曲鋼板用螺釘連接。防雨屏的設置與系統一的方式相同，是由1.5mm厚的防水背板和50mm厚保溫棉構成。通過每層設置的隔氣板，使少量的滲漏水與冷凝水能夠?qū)訉优懦觥Ｅc系統一不一樣的是板塊接縫沒有完全敞開，而是通過設置擋水
膠條形成連續的雨幕，使水密性能更佳。
在外墻的
轉角位置，為了防止空氣串通和負
風壓的影響，可以在轉角的兩邊500mm左右的位置設置豎向隔氣板，通過豎向隔氣板可以有效防止負風壓對等壓腔的破壞。
采用掛鉤系統的
幕墻鋁板板塊可以完全在工廠加工成為單元成品，板塊可以根據實際情況以每一層或二層高度做一個板塊，現場安裝很是方便并且大大提高安裝速度。在鋁板單元中的分割接口部位是通過背后的連接
鋁材將2塊或3塊鋁板連成一個

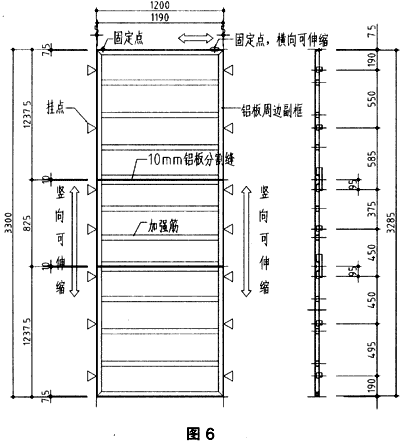

單元板塊，其設置及掛鉤見圖5。圖6是一個不折邊鋁板單元的制作組裝圖，板塊大小為1200mm x3300mm。根據
強度要求每300mm左右布置一根加強筋，板塊四周布置鋁副框，掛鉤安裝在鋁副框上，在鋁板分割處留10mm分割縫，后面用連接鋁料固定加強。圖6并且表示了鋁板板塊在消化熱脹冷縮對其影響的示意圖，避免了常見的鋁板“臌肚子”現象，并且在影響結束后能夠自動復位。
綜合上面兩個系統的設一計，開縫鋁板幕墻的核心是等壓原理的應用和防雨屏隔氣板的設置，通過開敞的接縫使等壓腔內的壓力Pe與外界壓力PO基本相等。防雨屏保證了水密性與保溫性能。隔氣板有效的降低因高度變化而引起的氣壓差，同時形成了合理的排水通路。防雨屏與龍骨的密封是一個關鍵因素，接縫打膠的部位必須認真檢查后方可以安裝面板。系統一中由于接縫完全開敞，如果空氣中灰塵顆粒太多易產生污染，所以建議不要在重污染地區采用。系統二由于采用了連續的膠條形成一道屏障，可以阻擋空氣中的灰塵順粒，故適用于污染地區和多雨水地區。
