    實德型材門窗制作與安裝規范手冊——門窗的下料計算




                來源:中國門窗＆配套材料網收集整理  　作者:*  　日期:2010-5-7
    頁面功能【字體：大 中 小】【打印】【投稿】【評論】


























    　　四、門窗的下料計算



    門窗的下料計算，主要考慮門窗的原始尺寸和框、扇之間的搭接尺寸以及構件焊接時的消耗余量，然后根據框和扇之間的配合關系推算出所有構件的長度。



　　1、平開門窗的下料計算



　　在框與扇的搭接邊一側，框與扇重疊的部分的尺寸，稱為搭





                  　　四、門窗的下料計算



    門窗的下料計算，主要考慮門窗的原始尺寸和框、扇之間的搭接尺寸以及構件焊接時的消耗余量，然后根據框和扇之間的配合關系推算出所有構件的長度。




　　1、平開門窗的下料計算



　　在框與扇的搭接邊一側，框與扇重疊的部分的尺寸，稱為搭接量，實德型材的搭接量≥8mm。






　　

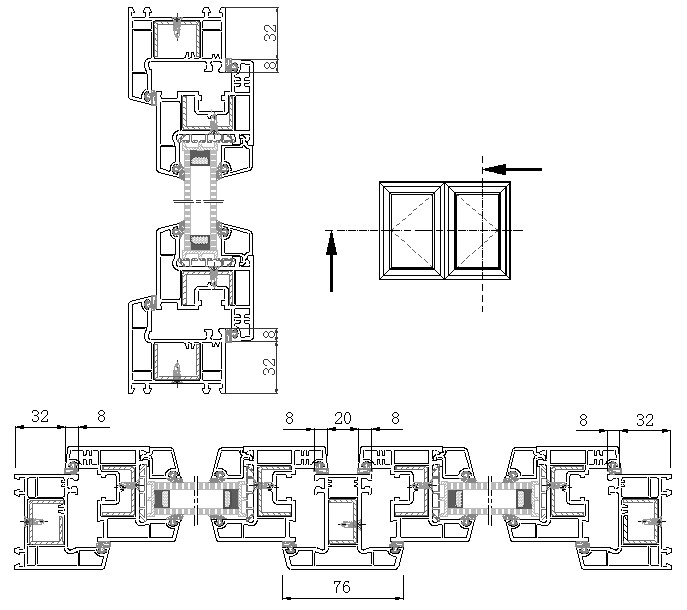

    圖1-3

    以實德60系列型材為例，如圖1-3所示，說明內平開窗(梃中分)主要構件的下料計算（搭接量為8mm，每端焊接余量為3mm）。






    框下料寬度=平開窗制作寬度+3×2……2根；




    框下料高度=平開窗制作高度+3×2……2根；




    框梃下料高度=平開窗制作高度+(梃大面寬-框大面寬)×2+3×2……1根；




    扇下料寬度=平開窗制作寬度/2-(框小面寬-搭接量)-(梃小面寬一半-搭接量)+3×2……4根；




    扇下料高度=平開窗制作高度-(框小面寬-搭接量)×2+3×2……4根。




    由于平開門窗的型材系列很多，如60、65、66、70等多種系列，而作為中梃的型材的截面尺寸各異，所以在具體下料計算時，根據具體型材截面尺寸和搭接量做相應調整。




　　2、推拉門窗的下料計算



　


    圖1-4



    以80系列推拉窗為例，說明推拉窗的下料計算，如圖1-4所示（搭接量為8mm，每端焊接余量為3mm）。




    80系列兩等扇推拉窗各主要構件下料計算如下：




    框下料寬度=推拉窗制作寬度+3×2……2根；




    框下料高度=推拉窗制作高度+3×2……2根；




    扇下料寬度=推拉窗制作寬度/2-（框型材高-搭接量）+（扇型材寬-護板厚）/2+3×2……4；




    扇下料高度=推拉窗制作高度-（框型材高-搭接量）×2+3×2……4根。




    80系列三等扇推拉窗各主要構件下料計算如下：




    框下料寬度=推拉窗制作寬度+3×2……2根；




    框下料高度=推拉窗制作高度+3×2……2根；




    扇下料寬度=[推拉窗制作寬度-（框型材高-搭接量）X2+（扇型材寬-護板厚）X2]/3+3×2……6根；




    扇下料高度=推拉窗制作高度-（框型材高-搭接量）×2+3×2……6根。




    80系列一大扇兩小扇（兩小扇開啟后與大扇寬度相齊）推拉窗各主要構件下料計算如下：




    框下料寬度=推拉窗制作寬度+3×2……2根；




    框下料高度=推拉窗制作高度+3×2……2根；




    大扇下料寬度=[推拉窗制作寬度-（框型材高-搭接量）X2+（扇型材寬-護板厚）X2]/2+月牙鎖厚度+3×2……2根；




    小扇下料寬度=[推拉窗制作寬度-（框型材高-搭接量）X2+（扇型材寬-護板厚）X2]/4-月牙鎖厚度/2+3×2……>4根；




    扇下料高度=推拉窗制作高度-（框型材高-搭接量）×2+3×2……6根。




　


    圖1-5



    如圖1-5所示，在推拉窗中，封蓋的高度應比相應推拉扇高度小3～5mm。




    推拉門窗型材有多種系列，包括73、80、88、95等，不同系列型材的截面尺寸和形狀不同，在計算門窗構件下料尺寸時，根據具體型材截面尺寸和搭接量做相應調整。
