本文作者：王德勤 廉洪波
1 工程概況
唐山市地震遺址紀念公園是唐山市委、市政府批準的2008年南湖生態城重點建設項目之一。 該紀念墻高7.28米—9米，總厚度為1.5米，總長為483米，主體結構為鋼筋混凝土墻體，外掛黑色
拋光花崗巖�？偯娣e23180平方米，其中紀念路為15610平方米，地震墻總面積為7570平方米。
唐山地震遺址公園石材紀念墻工程是唐山地震遺址公園建筑的核心。其設計風格為“新現代建筑”，設計遵循現代建筑的原則和手法，注重造型，完全塑立獨有的特色和個性。整個建筑體簡潔明朗，風格新穎，讓建筑充滿活力，營造出現代化的建筑空間。本工程造型統一大氣，以黑色石材為基色，用金色的雕刻字整各排列，在色彩上保持一致，體現了該建筑莊重、嚴謹的特殊意義。
石材均采用
背栓式
干掛工藝進行施工，保證整體的統一性。（如圖1）
建筑設計及規劃設計單位是北京清華安地建筑設計顧問有限責任公司。由清華大學的袁野先生與李久太先生為本項目的建筑設計及規劃設計師。
唐山地震遺址公園石材紀念墻工程項目的地點位于“7.28”大地震的遺址內。遺址為原唐山機車車輛廠的鑄鋼車間，建于1959年，建筑面積9072m2，保護范圍36400 m2，此車間分東、中、西三跨。東跨長150m，寬18m，高15.61m；中跨度長162m，寬度18m, 高20.22m ；西跨長144m，寬24 m,高12.45 m，地基為砂質粘土，杯形柱基，預制裝配結構，重屋頂，磚墻。

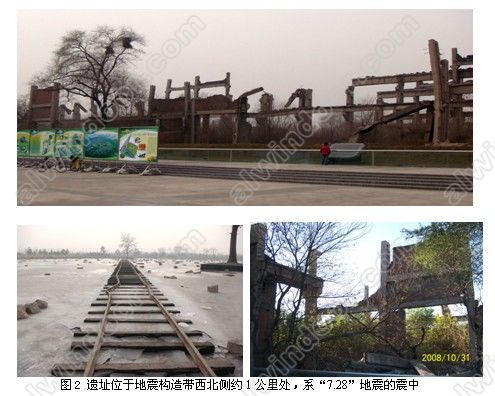

該遺址位于地震構造帶西北側約1公里處，系“7.28”地震的宏觀震中，三跨廠房僅留扭曲、傾斜的部分立柱，周邊的墻柱全部倒塌，頂架落地，廠房南東處一磚砌煙囪，原高35米，地震損半，全高僅存19.1m。（如圖2）
2 設計與施工
2.1 石材與
支承結構的節點設計
本項目的主體支撐結構是由鋼筋混凝土澆鑄的格構柱。我們采用了
熱鍍鋅鋼方通作為
石材幕墻面支承的龍骨架，并在鋼龍骨上按照石材的分割線，安裝統一的鋁合掛件。同時在面
板石材的背面用專用的
不銹鋼背栓安裝

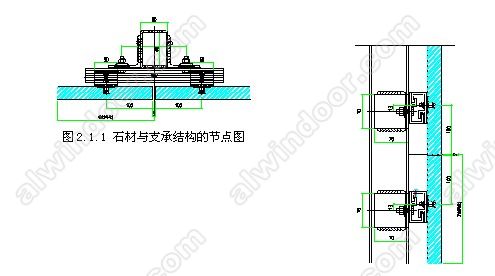

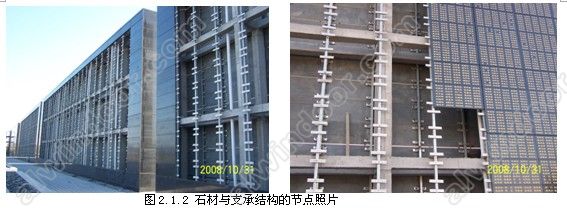

鋁合金掛件，使得面板石材與支承結構之間在安裝時可做到三維可調整，確保安裝后的石材表面平整、石材之間的縫隙寬度一致。（如圖2.1.1-2）
采用背栓式安裝石材面板還有一個好處是在使用過程中墻面的石材可以根據需要隨時進行更換。
2.2 石材面板與雕刻字的設計
本工程所要表達的內容是通過雕刻在石材表面的文字所表現出來的，石材的板面分割與雕刻字的設計,以及字體色彩是否得當決定著本項目的整體效果。
2.2.1石材的排板與分割

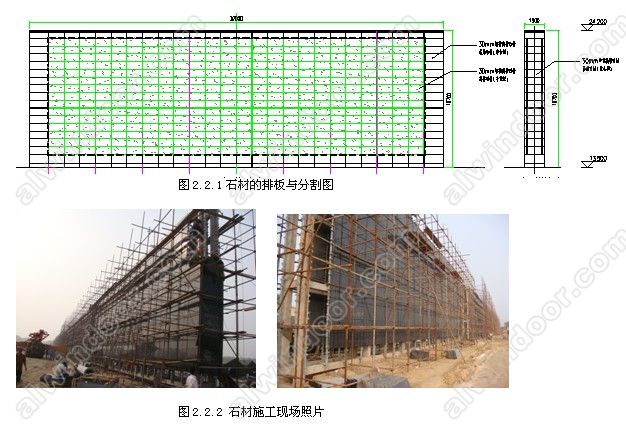

整個紀念墻是由12塊相對獨立的墻體由西向東依次排列構成的，在這12塊相對獨立的墻體之間用相隔的距離分成了四個大組，每組有三段墻體依次排布。在每一個大組的石材塊數基本一致。石材的基本分割尺寸為:1200mm*600mm。石材的厚度為30mm，石材的表面為拋光面。石材板塊共計11412塊，刻字用石材為6912塊。（如圖2.2.1-2）
2.2.2石材在加工過程中的順序：①選料：本項目選用的是產于
內蒙古的豐鎮黑石材。此石材為花崗巖石材，
硬度高、耐蝕性好、色差小，但雕刻難度大；②切片：按照所需要的外形尺寸用切割設備對原料進行精確的切割；③
表面拋光，對全部石材在切割后都要進行拋光處理，先粗磨后精磨拋光；④鉆背栓安裝孔，根據每塊板的尺寸按設計要求在每塊石材的背面鉆四個背栓安裝孔，以備安裝背栓⑤在石材運到刻字現場后，按照每塊石材的排板編號進行文字雕刻字工序；⑥在刻字完成合格后安裝背栓，開始掛墻；⑦墻面進行清洗后對全部刻字體進行涂色，使其成為金色凹字。
2.2.3 石材刻字
1）、對字體的要求，字體的大小為50m*50m，為標準的隸書體、凹字，雕刻深度為3mm。雕刻240336名地震遇難者的姓名和紀念碑文，共計709060個漢字。
2）、涂金色字，在設計初期對凹字沒有涂色的要求，是采用黑色石材經雕刻后的毛面色差來襯托出字體,加重每個字的滄桑感.但由于在刻字上墻后在高處的字不明顯，站在墻下看不清字。最后決定涂金色增加字體與底黑色的反差，使設在高處的字體也清晰可見。

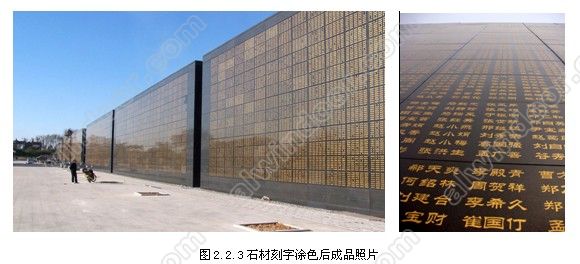

3）、我們在刻字的過程中，對每塊石材面板都進行了編號， 按照在電腦中排序進行噴雕，也就是先將24萬多名遇難者的姓名在電腦中排版，再將每一塊排版打印在模板紙上，再將模紙粘在石材表面，之后用
噴砂機進行人工噴雕。（如圖2.2.3）
在本工程項目的施工組織過程中，我們采用電腦排版技術，編制了大量的石材板塊定位單，來幫助在石材安裝過程中的石材板塊定位問題。克服和解決了在施工過程中碰到的很多困難，趕在“7.28”紀念日之前按質按量的完成了全部紀念墻的施工任務，得到了社會各界人士的好評。
參考文獻
[1] 《
建筑幕墻》，中華人民共和國家標準, GB/T 21086-2007
[2] 《石材幕墻施工組織設計》，唐山地震遺址公園石材紀念墻工程，2008.04
[3] 《石材幕墻設計說明書》，唐山地震遺址公園石材紀念墻工程，2008.04
