“杜軍樺掛鉤式幕墻系統”說明與要求

　　請各位幕墻設計及施工技術人員詳細閱讀理解本系統結構特點及說明。

　　各工程制作安裝的關鍵技術要求，設計師必須在設計圖中注明和落實到施工人員中，保證工程使用安全。

　　為了安全，防止開啟窗扇脫落，必須安裝防脫塊（隱框窗安裝GK1064、明框窗安裝GK1024）
　　當工程中空玻璃設計厚度為6mm+9A+6mm,和結構膠厚度及玻璃厚度不同時，均有配套的玻璃托條，封口，請在型材圖里查找。

　　2010版節點圖設計選用的玻璃厚度為6mm+9A+6mm及2012版的節點圖電子文件，用戶需要方便工程設計或技術問題時，請來電0757-85387387或與發明人杜軍樺18657679998聯系。結構受力測試：

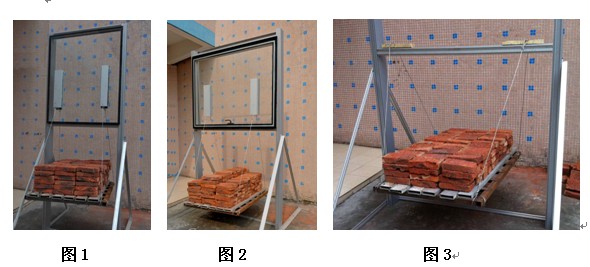

　　隱框玻璃幕墻（寬1.0米X高1.2米）經過荷載測試∶在玻璃面板上加載450公斤后，結構未出現問題。（見圖1）
　　開啟窗結構經過荷載測試∶寬1、5米×高1、2米的開啟窗（滑動狀態中）玻璃面板上加載500公斤后，結構未出現問題。（見圖2）
　　橫梁結構測試：截面積較小的GK803橫梁上吊掛280公斤后，連接結構未出現問題（見圖3）
