東方之門立面幕墻的處理蘊含著中國文化的精細,雙塔東西表面的弧形幕墻如同蘇州的絲綢一般從300m塔頂一瀉如瀑,體現著東方之門的氣勢。南北側立面及內拱的幕墻設計明顯區別于東西面,遮陽挑檐的設置,利用光照陰影產生較含蓄的效果,與率直的東西面互相映襯。建筑頂端的玻璃穹頂用流暢的曲線將東西幕墻自然地連接起來,使得整個建筑渾然一體。
3.幕墻設計概況
東方之門幕墻面積近160000m2,其中塔樓幕墻面積120000m2,東西面為單元式玻璃幕墻,南北面及內拱為單元式玻璃幕墻,層間挑檐為框架式鋁板幕墻,264m以上拱頂為框架式玻璃幕墻。裙樓幕墻面積約30000m2,主要為框架式玻璃幕墻。
3.1塔樓幕墻

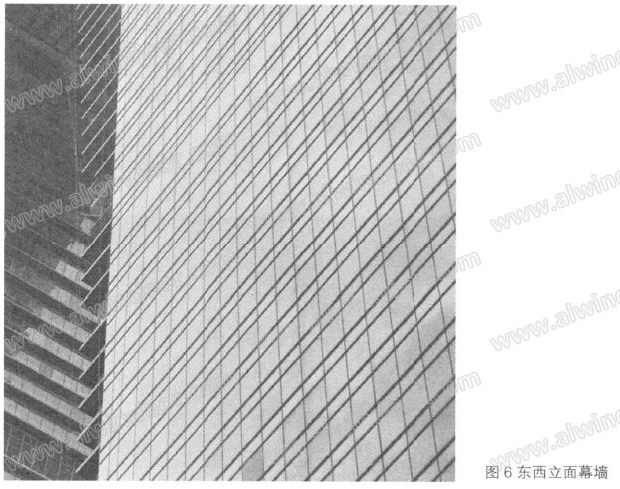

3.1.1南、北塔樓東西主立面幕墻系統
(1)基本結構形式:橫明豎隱單元式玻璃幕墻系統
(2)面材規格:10超白+12A+8雙銀Low-E鋼化中空玻璃
(3)排水形式:采用橫滑式鋁合金（詞條“鋁合金”由行業大百科提供）高性能單元體幕墻,排水方式為高落差隱蔽排水
(4)自然通風形式:設置通風器

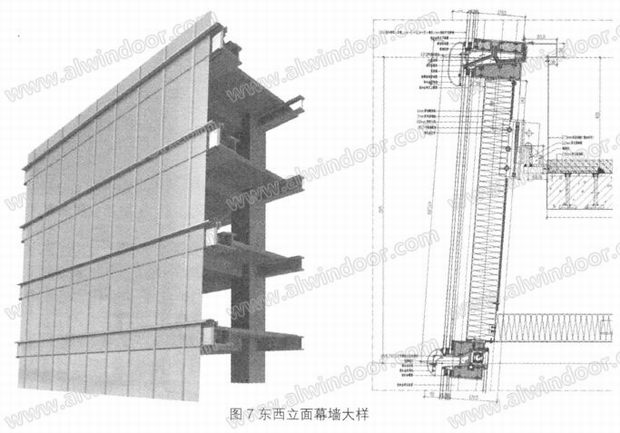

(5)設計特點:東西面的幕墻是逐漸向上收縮的“橫明豎隱 單元式玻璃幕墻,外框線條突出較小,遠觀整體玻璃面比較順滑,玻璃面向上收縮的角度從9σ ~82,5° 逐漸過渡。而根據風洞試驗數據可以了解主塔樓東西上下值差距不大,選用何種單元幕墻系統,可以簡潔高效地覆蓋整個東西面上下的幕墻,從而使建筑東西整體立面體現出絲綢般的光滑質感,這是設計的關鍵。
單元上橫梁設計中特別考慮角度的變換,設計內層排水構造使之在角度漸變中也能保障排水的順暢,支座的設計考慮角度的轉接順暢,豎向和橫向明框蓋板盡量輕薄,立面設置通風器通風使之能保留大分格的玻璃。
(1)基本結構形式:橫明豎隱層間單元式玻璃幕墻系統
(2)面材規格:10+12A+8雙銀Low-E鋼化中空玻璃
(3)排水形式:采用橫滑式鋁合金高性能單元體幕墻,排水方式為高落差外露排水
