本篇文章內容由[中國幕墻網]編輯部整理發布：
白云超高性能結構密封膠（詞條“結構密封膠”由行業大百科提供）應用：產品特性介紹和案例分享
白云超高性能結構密封膠產品牌號為SS921和SS922，其中SS921為單組分，SS922為雙組分。白云超高性能結構密封膠具有以下產品特性：
高強度、高伸長率、中等模量;
提供8倍以上的安全系數;
中性固化，無腐蝕（詞條“腐蝕”由行業大百科提供）性;
優異的耐氣候老化性能;
耐高低溫性能卓越，固化后在-50℃的低溫下仍不會變脆、硬化或開裂，在+150℃高溫下不會變軟、降解，始終保持良好的強度和彈性;
對大部分建筑材料具有優良的粘結性。
1 符合標準
白云超高性能結構密封膠同時符合國家標準GB16776、美國標準 ASTM C1184和歐洲標準ETAG 002，另外還符合白云的企業標準Q/BYHG13。
2 性能指標
今年，白云超高性能結構密封膠產品性能進行全面升級，主要性能指標大幅提升，如標準條件下的拉伸粘結性由1.2MPa提升到1.5MPa，提升幅度達25%，性能優勢更為突出，提升后的主要性能指標見下表：
主要性能指標
|
檢測項目 |
指 標 |
|
國標
GB 16776-2005 |
SS921/922
Q/BYHG13 |
|
下垂度 |
垂直放置，mm |
≤3 |
≤3 |
|
水平放置 |
不變形 |
不變形 |
|
適用期，min（僅適用于雙組分） |
≥20 |
≥20 |
|
擠出性，s（僅適用于單組分） |
≤10 |
≤10 |
|
表干時間，h |
≤3 |
≤3 |
|
硬度，HsA |
20～60 |
20～60 |
|
彈性恢復率，％ |
≥95 |
≥95 |
|
熱老化 |
熱失重，% |
≤10 |
≤5 |
|
龜裂 |
無 |
無 |
|
粉化 |
無 |
無 |
|
23℃時最大拉伸強度（詞條“拉伸強度”由行業大百科提供）時伸長率，％ |
≥100 |
≥200 |
|
拉伸粘結性1 MPa |
標準條件 |
0.6 |
≥1.50 |
|
90℃ |
≥0.45 |
≥1.0 |
|
-30℃ |
≥0.45 |
≥1.0 |
|
浸水后 |
≥0.45 |
≥1.0 |
|
水—紫外線光照300h后 |
≥0.45 |
≥1.0 |
|
粘結破壞面積，% |
≤5 |
|
ETAG 002測試指標 |
|
拉伸粘結性 MPa |
23℃強度標準值 |
/ |
≥1.00 |
|
剪切粘結性 MPa |
標準條件 |
/ |
≥0.8 |
|
粘結破壞面積，% |
/ |
≤10 |
|
強度保持率 |
80℃拉伸 |
/ |
≥0.75 |
|
80℃剪切 |
/ |
≥0.75 |
|
-20℃拉伸 |
/ |
≥0.75 |
|
-20℃剪切 |
/ |
≥0.75 |
|
水—紫外線光照1008h后 |
/ |
≥0.75 |
|
鹽霧試驗 |
/ |
≥0.75 |
|
SO2試驗 |
/ |
≥0.75 |
|
耐清洗劑 |
/ |
≥0.75 |
|
撕裂強度 |
/ |
≥0.75 |
|
耐疲勞性 |
/ |
≥0.75 |
|
粘結破壞面積，% |
/ |
≤10 |

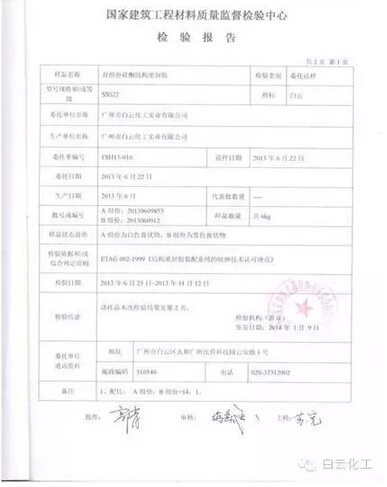

歐標測試報告
3 主要用途
超高性能結構密封膠因其優異的產品特性，可廣泛應用于高層、超高層玻璃幕墻結構粘結密封;大尺寸玻璃板幕墻結構粘結密封;復雜結構玻璃幕墻結構粘結密封;對粘接安全性要求高的場合及其它多種用途。
在應用過程中，使用超高性能結構膠如不提高強度設計值，按常規設計，可提供更高的安全系數和更長的使用壽命。如提高強度設計值，按非常規設計，可以減少粘結寬度或厚度;提高強度設計值的設計方案，為充分保證安全性，需經過專家論證方可以實施。
4 應用案例
1)廣州西塔項目
項目情況簡介
西塔項目處在廣州珠江新城，新城市中軸線與珠江觀景軸的焦點上，是廣州市新的城市名片。該項目2009年竣工，主塔樓標高（詞條“標高”由行業大百科提供）432米，為全隱框單元式幕墻設計，是目前世界上最高的全隱框玻璃幕墻（詞條“隱框玻璃幕墻”由行業大百科提供）項目。該項目采用白云超高性能硅酮結構膠SS922，采用了提高強度設計值的非常規設計方案，目前已使用7年，使用狀況良好。
西塔主塔樓外幕墻項目具有五大特點：超高層、全隱幕墻、風壓大、板塊大、玻璃自重大。項目的基本情況如下：
最大板塊：4500mm×1500mm
夾膠中空：8+1.52PVB+10+12A+10
最大風壓: +3.251/-6.240Kpa
玻璃幕墻結構膠寬度如果按照現行規范JGJ 102-2003《玻璃幕墻工程技術規范》設計，按JGJ 102-2003中的強制性條文第5.6.2條規定“硅酮結構密封膠（詞條“硅酮結構密封膠”由行業大百科提供）的拉應力或剪應力設計值不應大于其強度設計值f1，f1應取0.2N/mm2;在永久荷載作用下，硅酮結構密封膠的拉應力或剪應力設計值不應大于其強度設計值f2，f2應取0.01N/mm2。”按照上述規定強度設計值設計計算，得到的硅酮結構密封膠的粘結寬度最寬值達48mm，極大地影響了建筑的外觀效果。
白云牌超高性能硅酮結構密封膠的拉伸強度大于1.20MPa，大于普通硅酮結構密封膠拉伸強度國家標準規定(0.6MPa)的2倍，按照《玻璃幕墻工程技術規范》JGJ 102-2003條文說明5.6.2對結構膠設計參數的取用方法，強度設計值提高至原來的2倍，經提高強度設計值后計算出西塔項目的硅酮結構密封膠的寬度沒有超過24mm。
2008年，廣州西塔項目經專家組反復論證，最終一致同意采用白云超高性能結構膠SS922，采用了提高結構膠強度設計值的方案，提高在風荷載或地震作用下的強度設計值f1至0.4N/mm2;提高結構膠在永久荷載作用下的強度設計值f2至0.02N/mm2;計算后結構膠寬度<24mm，實際取24mm。同時設置了托條、安全夾等輔助安全措施充分確保工程安全。

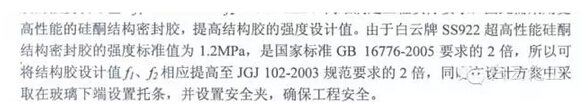

廣州西塔專家論證會意見
2)四川涼山煙草公司
該項目處于四川涼山，為建筑抗震設防九度區，建于2005年，使用白云超高性能結構膠，采用不提高強度設計值的常規設計方案，安全系數大大提高，2008年經歷了5.12汶川大地震后該項目完好無損!
四川涼山煙草公司
3)重慶市第九人民醫院
該項目處于重慶北碚區，為建筑抗震設防八度區，建于2005年，為外傾斜玻璃幕墻（詞條“斜玻璃幕墻”由行業大百科提供），使用白云超高性能結構膠，采用不提高強度設計值的常規設計方案，提高了安全系數，已使用10年，目前狀況良好。
重慶市第九人民醫院
