在門窗行業中，目前無論是家裝、別墅還是公寓和辦公大樓的窗戶，也無論是塑鋼門窗還是鋁合金窗，開啟方式最普遍的是推拉窗和平開窗，由于平開窗在氣密性、水密性及抗風壓性、隔聲性等方面遠比推拉窗好得多，所以，平開窗已越來越多的們被廣泛應用。
平開窗分為兩種形式：內平開窗和外平開窗。由于我國幅員遼闊，地域差異顯著，自然、人文地理?xiàng)l件各異，建筑門窗的發展呈現出內平開窗多用于夏熱冬冷和嚴寒的北方區域，而外平開窗則更廣泛的采用在夏熱冬暖的南方區域。
但外平開窗存在的問題很多，每到狂風大作的季節，高層建筑外平開窗被大風吹落摔碎的現象是屢見不鮮，尤其在沿海的高層建筑，風力更大，質量再好的窗戶也難免有用戶使用不當或疏忽的時候，這不僅給高層住戶的生活造成不便，也是直接威脅群眾財產及生命安全的一大隱患。對此，不同區域已對外平開窗的適用要求出臺了相應指導意見。其中北方地區偏向于限制使用，南方地區偏向于根據具體情況采用。那么如何針對外平開窗發展需求進行五金配件正確的選配與安裝呢?
1、依據相關標準要求：JG/T 125—2007《建筑門窗五金件 合頁(鉸鏈)》，明確了適用范圍為建筑平開門、內平開窗。JG/T 127—2007《建筑門窗五金件 滑撐》，適用范圍為建筑外平上懸窗及外平開窗。正確選配承重部件——滑撐。外平開窗采用滑撐的優點有如下幾點：
1.1滑撐又名摩擦鉸鏈，顧名思義其本身具有自定位力(滑撐自定位力最小40N)，在同級風壓下，安裝滑撐可有效避免窗扇往復擺動，預防窗扇損壞及墜落事故的發生。
1.2可以控制窗戶的最大開啟角度(滑撐可以根據安全需要限定最大開啟角度，例如可限定最大開啟30°、45°、60°等)。而配置合頁的外平開窗必須通過附加風撐等限位裝置實現最大開啟角度的限定。
1.3滑撐安裝時不需要破壞外部膠條，保證窗戶的整體密封性。
1.4滑撐開啟時有從室內擦窗的空間，可有效避免人在擦拭室外側玻璃時墜樓的危險。
2、規范外平開窗窗型尺寸，提高滑撐安裝牢固性能:
2.1 由于受產品結構因素制約，使用滑撐產品的外平開窗尺寸及重量不宜過大。窗扇過重或過寬均會造成窗扇下墜現象，影響窗戶的正常啟閉或降低窗戶密封和保溫性能。結合人體結構，考慮啟閉時操作者的安全性，在設計外平開窗時開啟扇寬度尺寸不宜大于570mm，扇尺寸應在570*1200(W×H)以內。
2.2 為保證窗扇持久耐用，外平開窗用滑撐長度規格應為窗扇寬度的2/3，承重級選擇應為玻璃重加型材重后乘安全系數1.3。
2.3 由于鋁合金型材材質比安裝滑撐用自攻螺釘硬度低，當窗扇處于開啟狀態時，下部滑撐的連接螺釘受向上的拔起力，上部滑撐的連接螺釘受向下的墜拉力，并且還要承受長期往復開關過程中的橫向剪切力，而緊固螺釘?shù)穆菘叟c鋁合金型材的腔體最多只有2扣的咬合，所以外開窗扇易出現螺釘松動問題。嚴重者會導致窗扇墜落的現象發生，建議在鋁型材安裝滑撐的部位適當增加材料壁厚。
3、增加外平開窗防下垂部件，提高窗扇耐用性。
常規傳動鎖閉器鎖閉狀態，是由鎖閉器上鎖點由下向上與鎖塊滑動摩擦實現。該狀態下鎖塊給鎖點向下反作用力，促使窗扇下垂，所以建議在外平開窗配置中增加防下垂部件。常規防下垂部件安裝在操作執手側下部，可有效避免窗扇下垂引起的啟閉不暢、異響、五金脫落等現象的發生。
4、增加外開窗防墜落裝置的使用，提高窗扇防墜落性能。
4.1常用外開防墜落裝置性能說明：
4.1.1外開窗安全裝置表面采用聚酯粉末靜電噴涂，具有良好的耐腐蝕。
4.1.2采用直徑3mm的優質碳素結構鋼鋼絲繩，鋼絲繩制作采用雙捻鋼絲繩捻制工藝，可承受3000N以上靜止拉力，鋼絲繩與端帽采用擠壓焊接工藝，可承受80kg窗扇自由墜落的沖擊。

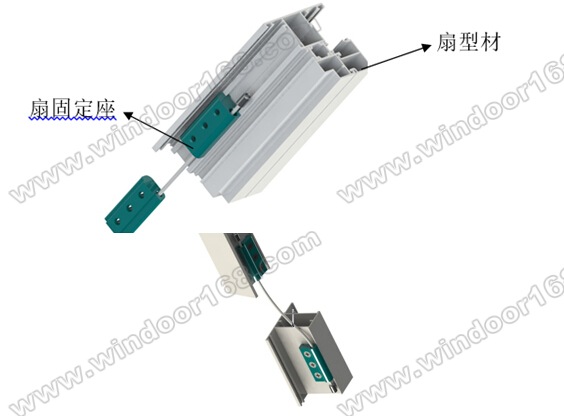

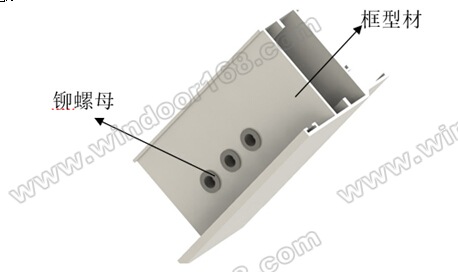

4.1.3鋁合金外平開窗防墜落安全裝置在安裝時鉚螺母的采用(圖示1)：鉚螺母鉚在窗框上，框固定座再通過螺釘與鉚螺母連接。扇固定座通過上述鉚螺母方式固定在扇型材上;或從窗扇組角處穿入(視扇型材結構選擇，圖示2)，再用內六角錐端緊定螺釘固定在窗扇上。有效避免了因型材壁薄螺釘旋入絲扣少導致安裝不牢固的問題，安全性能得到很大提升。
4.2安裝示意：
5、針對沿海、沿江等多大風地區，門窗五金防風功能解決方案的應用。

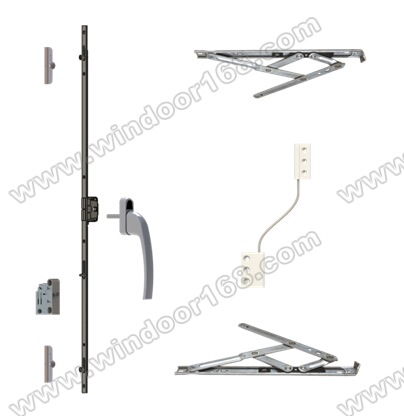

發生窗扇墜落的原因，除門窗五金的選配、安裝不當?shù)纫蛩刂苯雨P(guān)聯外，多數情況則是因?yàn)榇箫L(fēng)環境下，處在開啟狀態的窗扇不能及時鎖閉，窗扇受風力作用下反復不正常啟閉，造成滑撐等連接部件的斷裂損壞，最終導致窗扇墜落情況的發生。具有防大風功能五金產品的應用，可使外平開窗在大風狀態下實現自鎖，有效降低窗扇墜落事件發生的概率。下圖是一種常用的帶防大風功能塑鋼外平開窗用五金系統：
5.1 該五金系統配備的傳動鎖在常規產品基礎上增加鎖閉柱(圖5)，與碰撞鎖閉部件配合使用(圖6)，在窗扇受風壓后撞擊窗框時，可實現自動鎖閉功能，可有效避免因家中無人或忘記關窗時，受風力作用窗扇反復撞擊窗框、洞口，造成鉸鏈滑撐損壞和墜窗事故的發生。
5.2 為滿足使用環境區域性差異，碰撞鎖閉裝置通過調整定位螺釘(圖7)可實現窗扇碰撞鎖閉時關窗力的大小，針對不同區域的用戶可進行調整。
總之，外平開窗以其獨有的優點將繼續被人們采用，在南方區域外平開窗更是有大趨勢發展的勢頭。所以，外平開窗在制作、加工、安裝及五金選用等各方面應圍繞門窗性能不斷提出新的思路，如何提高其安全性能還需相關行業共同協作完善。
參考文獻
[1] JG/T 125-2007 建筑門窗五金件 合頁(鉸鏈)
[2] JG-T 127-2007 建筑門窗五金件 滑撐
|
