本篇介紹的是2016年度建筑門窗配套件推薦產品中與密封膠條相關的內容：被推薦密封膠條的產品名稱、規格、適用范圍、產品特點、性能特點、施工要求、檢測結果等。
共包括3個廠家的4個密封膠條。適用于鋁合金門窗、塑料、木門窗及滿足其安裝尺寸、性能的所有窗型。
其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。
1.硫化橡膠(三元乙丙)類密封膠條(產品型號：EP519K)
生產廠家：廣東合和建筑五金制品有限公司
1.1 產品截面示意圖

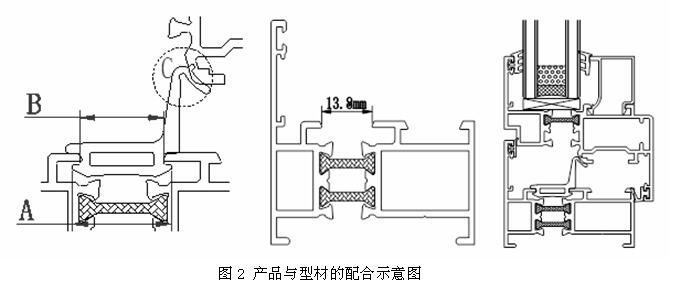

1.2 產品與型材尺寸配合、安裝示意圖
1.3適用范圍
適用于內開窗扇料與框料之間的密封，適用于國內大部分城市建筑門窗膠條的使用，膠條的使用壽命一般在15-20年。
1.4產品結構
產品A處部位一般大于型材槽口尺寸，在膠條受窗扇瞬間關緊力的時候此類設計有利于膠條與窗框之間更好的穩固性，不會導致膠條掉落漏水。
產品B處設計為空腔，具有良好的彈性與壓縮余量，可更好的與型材槽口配合，同時具有一定的收縮行，使膠條安裝能貼緊型材。
產品C處壓邊帶有小壓點，與型材搭接后，壓點壓邊與型材形成密閉的三角形腔體，具有良好的穩定性，水密，氣密封作用，內外部位同時起到保溫，隔熱的密封作用。
1.5性能特點
三元乙丙橡膠密封條，其具有良好的耐熱、耐水、耐油、耐腐蝕、耐臭氧、電絕緣。
1.6產品安裝
產品手工壓入或滾輪壓入即可。
1.7 委員會組織的實際檢測結果
膠料性能：
邵氏硬度：為67 HA。
拉伸強度：為 6.34 Mpa。
拉斷伸長率：為 504%。
100℃×168h熱空氣老化試驗：硬度(邵氏A)變化為7;拉伸強度變化率為10.6%;拉斷伸長率變化率為-5.6%;加熱失重為2.60%。壓縮永久變形為28.0%。
70℃×504h熱空氣老化：回彈恢復為5級(為78.1%);硬度(邵氏A)變化：-20℃～0℃時為4，0℃～23℃時為3，23℃～70℃時為3 。
低溫脆性溫度：低溫-40℃不破裂。
制品性能：
外觀：光滑，無扭曲變形，表面無裂紋、無氣泡、無明顯雜質及其他缺陷，顏色均勻一致。
截面公差為E1級，非裝配公差為E2級。
壓縮恢復率(70℃×22h)，(壓縮工作范圍1.0mm)：為5級(為76.3%)。
加熱收縮率(70℃×24h)：為1.0%。
拉伸恢復：為99%。
耐臭氧老化性能(500pphm伸長20%，40℃×168h)：表面無龜裂。
污染及相容性：試驗后，型材上無深色輪廓或?qū)嵭挠『郏筒摹⒚芊饽z條試樣表面無發泡、發粘和凹凸不平現象。

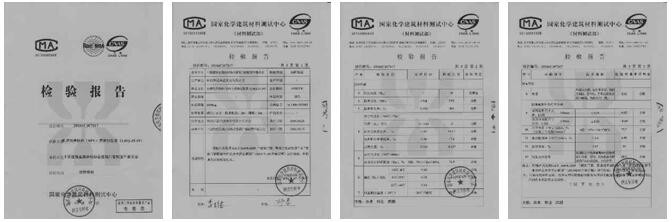

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
2.熱塑性彈性體(TPV)類密封膠條 (產品型號：LHQ-JT-19)
生產廠家：深圳市聯和強實業有限公司

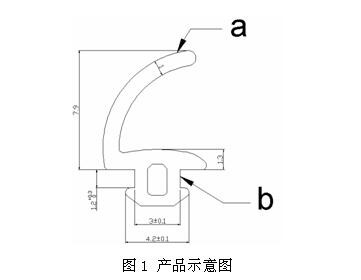

2.1產品截面示意圖

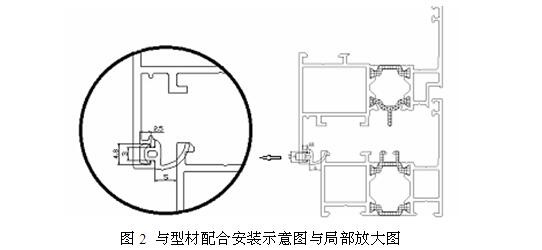

2.2產品與型材的配合尺寸、安裝示意圖
2.3適用范圍
適用于門、窗鋁型材開與關之間的密封，如圖2所示。不受地區限制，膠條使用壽命在10年以上。
2.4結構特點
(1)a處設為為弧形的支起，具有良好的彈性和壓縮余量，可更好的與對碰的型材配合，預多的2.7mm彈性空間能保證處處到位，起到很好的密封效果。
(2)b處的“工字”設為中空，具有良好的彈性和壓縮余量，便于安裝，同時可更好的與型材槽口配合。
(3)根據圖2所示，安裝在門、窗連接處，當門、窗關閉時，預多的2.7mm彈性空間起到處處密封，保證水密性、氣密性的作用，內外部位同時起到保溫、隔熱的作用。
2.5性能特點
熱塑性三元乙丙(TPV)橡膠密封條，同時具備三元乙丙的長期戶外老化優勢和硅橡膠的相容性優勢，尤其突出的是具備現場可焊接性，可以按需求任意焊接，且焊接接角牢固可靠。
2.6安裝要求
代號LHQ-JT-19密封膠條，用壓入的方式安裝。
2.7 委員會組織的實際檢測結果
膠料性能：
邵氏硬度：為70 HA。
拉伸強度：為 5.03 Mpa。
拉斷伸長率：為 416%。
100℃×72h熱空氣老化試驗：硬度(邵氏A)變化為-2;拉伸強度變化率為13.7%;拉斷伸長率變化率為7.6%;加熱失重為-0.124%。
70℃×504h熱空氣老化：回彈恢復為5級(為74.9%)。
硬度(邵氏A)變化：-10℃～0℃時為3，0℃～23℃時為6，23℃～40℃時為6。
低溫脆性溫度：低溫-20℃不破裂。
制品性能：
外觀：外觀光滑、無扭曲變形，表面無裂紋、無氣泡、無明顯雜質及其他缺陷，顏色均勻一致。
截面公差為E1級，非裝配公差為E2級。
壓縮恢復率(70℃×22h)，(壓縮工作范圍3.0mm)：為5級(為77.7%)。
加熱收縮率(70℃×24h)：為0.90%。
拉伸恢復：為99%。
污染及相容性：試驗后，在型材上沒有深色輪廓或?qū)嵭挠『邸Ｐ筒摹⒚芊饽z條試樣表面未出現發粘、凹凸不平。

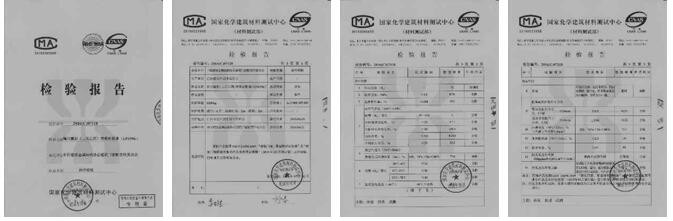

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
3.硫化橡膠(三元乙丙)類密封膠條(產品型號：EP029K)
生產廠家：江西奮發科技有限公司

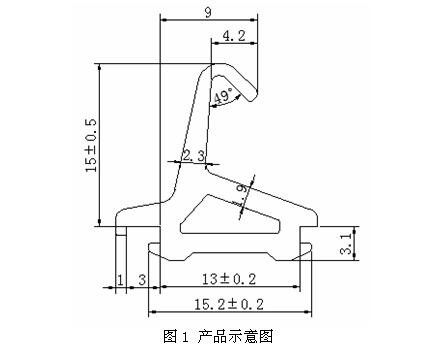

3.1產品截面示意圖

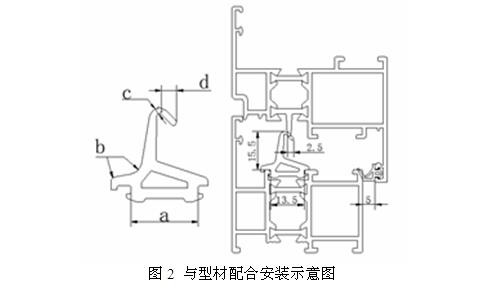

3.2產品與型材的配合尺寸安裝示意圖
3.3適用范圍
EP029K適用于隔熱斷橋門窗框扇間的密封，正常使用溫度-50℃-120℃。
3.4結構持點
EP029K在a部份采用嵌入式配合，保證了與型材配合的牢固度;b部份為雨水傾角，采用圓滑過度，保證了過水的通暢。c部分厚度為1.0-1.1mm，保證了d部分在開合窗時更好的彈性恢復;d部分壓縮過盈量為1.5-2.2 mm,這樣的設計，使得在關窗不太費力的情況下又較好保證門窗的密封。避免了因片面要求鴨嘴部分過盈配合過大，造成關窗費力的缺點。
3.5性能特點
本產品采用德國拜爾公司三元乙丙橡膠配合國內名牌炭黑、助劑，生產的三元乙丙密封膠條彈性優良，耐寒耐老化性能優異，可達到15年無老化，做到與門窗同壽命。
3.6安裝要求
采用壓入式安裝，預長1%左右，防止因膠條收縮造成漏縫滲水;轉角處采用專用轉角連接和專用粘接劑粘接。
3.7 委員會組織的實際檢測結果
膠料性能：
邵氏硬度：為72 HA。
拉伸強度：為 8.70 Mpa。
拉斷伸長率：為 424%。
100℃×168h熱空氣老化試驗：硬度(邵氏A)變化為1;拉伸強度變化率為7.7%;拉斷伸長率變化率為-35.6%;加熱失重為0.361%。壓縮永久變形為33.2%。
70℃×504h熱空氣老化：回彈恢復為5級(為77.6 %);硬度(邵氏A)變化：-20℃～0℃時為3，0℃～23℃時為0，23℃～70℃時為4 。
低溫脆性溫度：低溫-40℃不破裂。
制品性能：
外觀：光滑，無扭曲變形，表面無裂紋、無氣泡、無明顯雜質及其他缺陷，顏色均勻一致。
截面公差為E1級，非裝配公差為E2級。
回彈恢復(70℃×22h)，(壓縮工作范圍1.5mm)：為5級(為73.1%)。
加熱收縮率(70℃×24h)：為1.0%。
拉伸恢復：為99%。
耐臭氧老化性能(500pphm伸長20%，40℃×168h)：表面無龜裂。
污染及相容性：試驗后，型材上無深色輪廓或?qū)嵭挠『郏筒摹⒚芊饽z條試樣表面無發泡、發粘和凹凸不平現象。

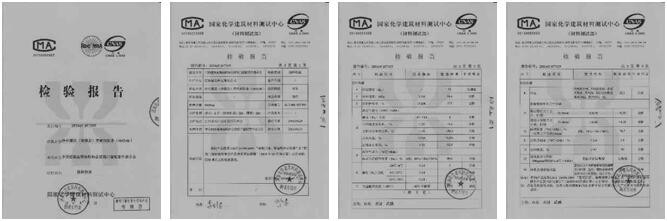

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
4.硫化橡膠(硅橡膠)類密封膠條 (產品型號：SI034K)
生產廠家：江西奮發科技有限公司
4.1產品截面示意圖

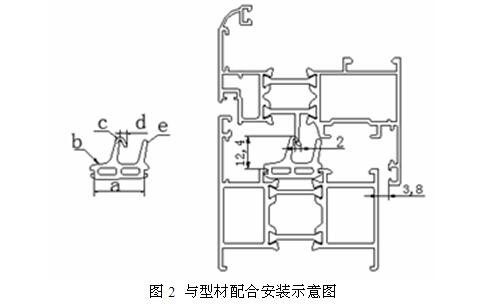

4.2產品與型材的配合尺寸安裝示意圖
4.3適用范圍
SI034K適用于隔熱斷橋門窗框扇間的密封，正常使用溫度-50℃-120℃。
4.4結構持點
SI034K在a部份采用嵌入式配合，保證了與型材配合的牢固度;b部份為雨水傾角，采用圓滑過度，保證了過水的通暢。C部分厚度為1.0-1.1mm,保證了d部分在開合窗時更好的彈性恢復;d部分壓縮過盈量為1.5-2.2 mm,這樣的設計，使得在關窗不太費力的情況下又較好保證門窗的密封。避免了因片面要求鴨嘴部分過盈配合過大，造成關窗費力的缺點;e部分和山料搭接，和d部分形成雙密封，提高水密、氣密性。
4.5性能特點
本公司生產的硅橡膠密封膠條彈性優良，耐寒耐老化性能優異，可達到15年無老化，做到與門窗同壽命。
4.6安裝要求
采用壓入式安裝，預長1%左右，防止因膠條收縮造成漏縫滲水;轉角處采用專用轉角連接和專用粘接劑粘接。
4.7 委員會組織的實際檢測結果
膠料性能：
邵氏硬度：為71 HA。
拉伸強度：為 14.4 Mpa。
拉斷伸長率：為 272%。
100℃×168h熱空氣老化試驗：硬度(邵氏A)變化為4;拉伸強度變化率為5.6%;拉斷伸長率變化率為-38.2%;加熱失重為0.296%。壓縮永久變形為12.9%。
70℃×504h熱空氣老化：回彈恢復為6級(為80.6%);硬度(邵氏A)變化：-20℃～0℃時為1，0℃～23℃時為2，23℃～70℃時為4 。
低溫脆性溫度：低溫-40℃不破裂。
制品性能：
外觀：光滑，無扭曲變形，表面無裂紋、無氣泡、無明顯雜質及其他缺陷，顏色均勻一致。
截面公差為E1級，非裝配公差為E2級。
壓縮恢復率(70℃×22h)，(壓縮工作范圍2.0mm)：為5級(為78.7%)。
加熱收縮率(70℃×24h)：為1.0%。
拉伸恢復：為99%。
耐臭氧老化性能(500pphm伸長20%，40℃×168h)：表面無龜裂。
污染及相容性：試驗后，型材上無深色輪廓或?qū)嵭挠『郏筒摹⒚芊饽z條試樣表面無發泡、發粘和凹凸不平現象。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
|
