慧魚背栓在蘇黎世商業建筑的幕墻上的應用
——令人耳目一新的大理石幕墻安裝，得益于慧魚隱藏式背栓錨固
位于瑞士蘇黎世的一棟商業建筑經過翻新后，大理石面板經過巧妙布局后通過光線的照射方式，賦予了其嶄新的外觀。為了安裝這些沉重的大理石面板，慧魚研發了一款適用于此類項目的背栓，在這個項目中使用了10,000顆此款背栓。
該棟建筑位于瑞士蘇黎世高端的班霍夫大街，是來自盧塞恩的寶嘉爾集團的一個重要商業零售地。作為全球最大的奢侈手表和珠寶零售商之一，寶嘉爾在歐洲有36家店面，在美國有32家門店。公司所有者希望這棟商業大樓在翻新后，能在當地這條繁華地段的建筑中脫穎而出。
這座由手表和珠寶零售商寶嘉爾集團設計的商業建筑，無論從內到外都是一顆真正的寶石。慧魚為項目定制的背栓可隱藏在大理石面板背面，為該項目的外立面幕墻呈現出一種令人贊嘆的建筑外觀。
圖片來源：BuchererAG公司
該棟建筑由蘇黎世事務所Haratori和阿姆斯特丹事務所Winhov負責設計。在翻新的建筑結構中，設計師完美地呈現了客戶對于行業需求的定位。2017—2018年重新設計的建筑外立面大理石幕墻，使這棟商業建筑與周圍環境融為一體。根據建筑師的設計理念，翻修后的該棟建筑同時代表了永恒、永久、創新和完美，這正是“寶嘉爾的核心理念”。建筑的一層采用了青銅作為幕墻裝飾材料，精心設計過的大理石面板被用于上層建筑的外立面幕墻。這些石料來自瑞士提契諾州唯一的大理石采石場。Haratori事務所在談到建筑的設計時說:“我們精確地將來自馬吉亞山谷的大理石進行了藝術加工，并將其外觀重新定義為類似珠寶的大理石。像日晷一樣，整個外立面幕墻化身為白晝和四季的形象�！贝罄硎〉裼袝r呈現的是平滑和柔軟感，隨后又能呈現出銳利和整齊感，這都取決于視覺的移動。

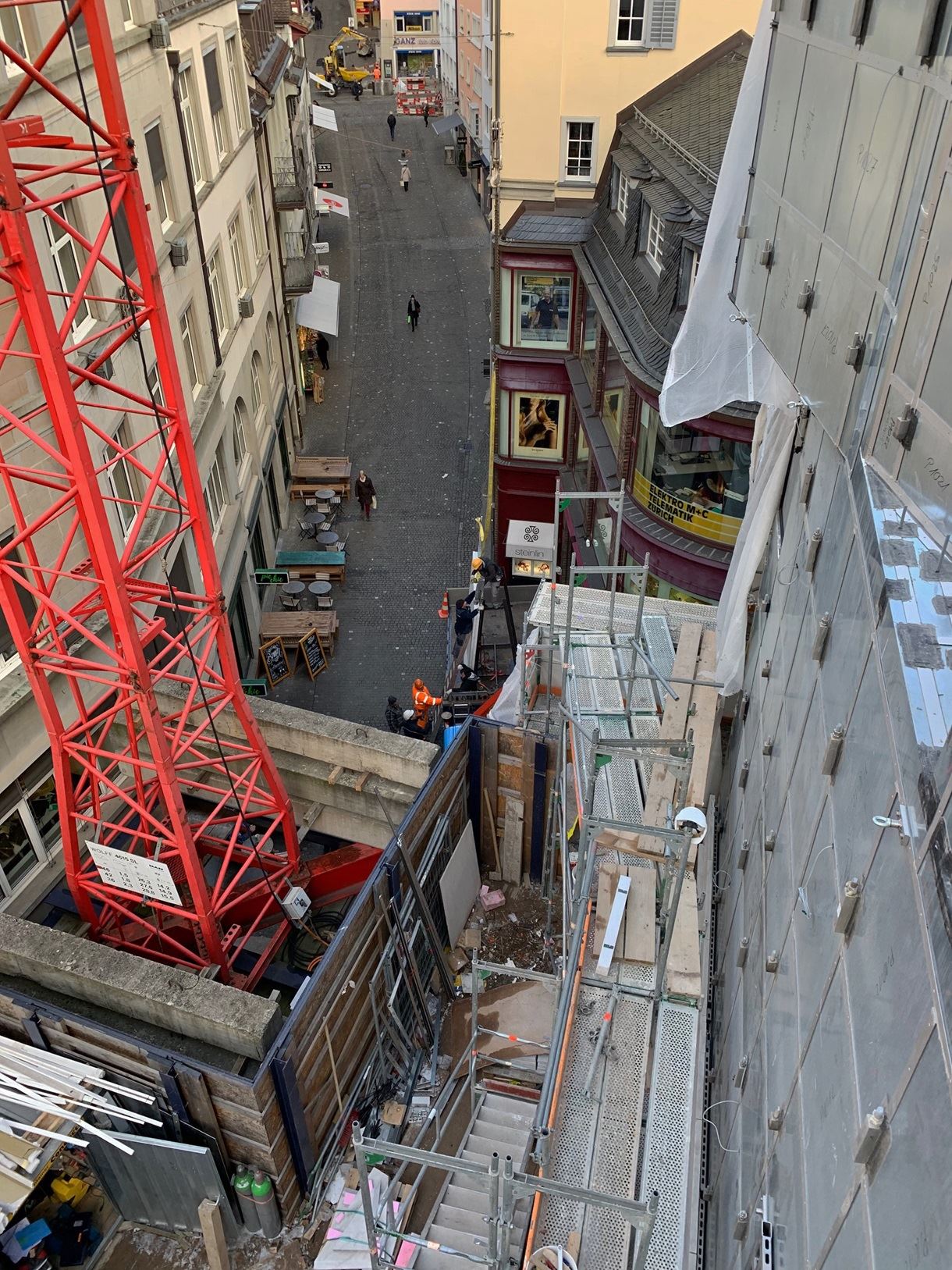

2018年10月，這棟位于蘇黎世的建筑工地正在安裝外立面幕墻。
圖片來源：Luchsinger&Partner公司
建筑立面之所以可根據不同的光線創造出不同的視覺效果，來自盧塞恩的blesshessAG公司的土木工程師做了大量的工作。建筑的圍護結構也對參與項目規劃和施工的人員提出了挑戰。來自IngenieurbürofürBefestigungstechnikIBT公司和MedzechIngenieure公司的AlfredStein博士也參與了建筑立面的規劃和設計。同時，Luchsinger&Partner公司和NatursteineWustAG公司計劃并實施了這位專家設計的幕墻面板預制和安裝。

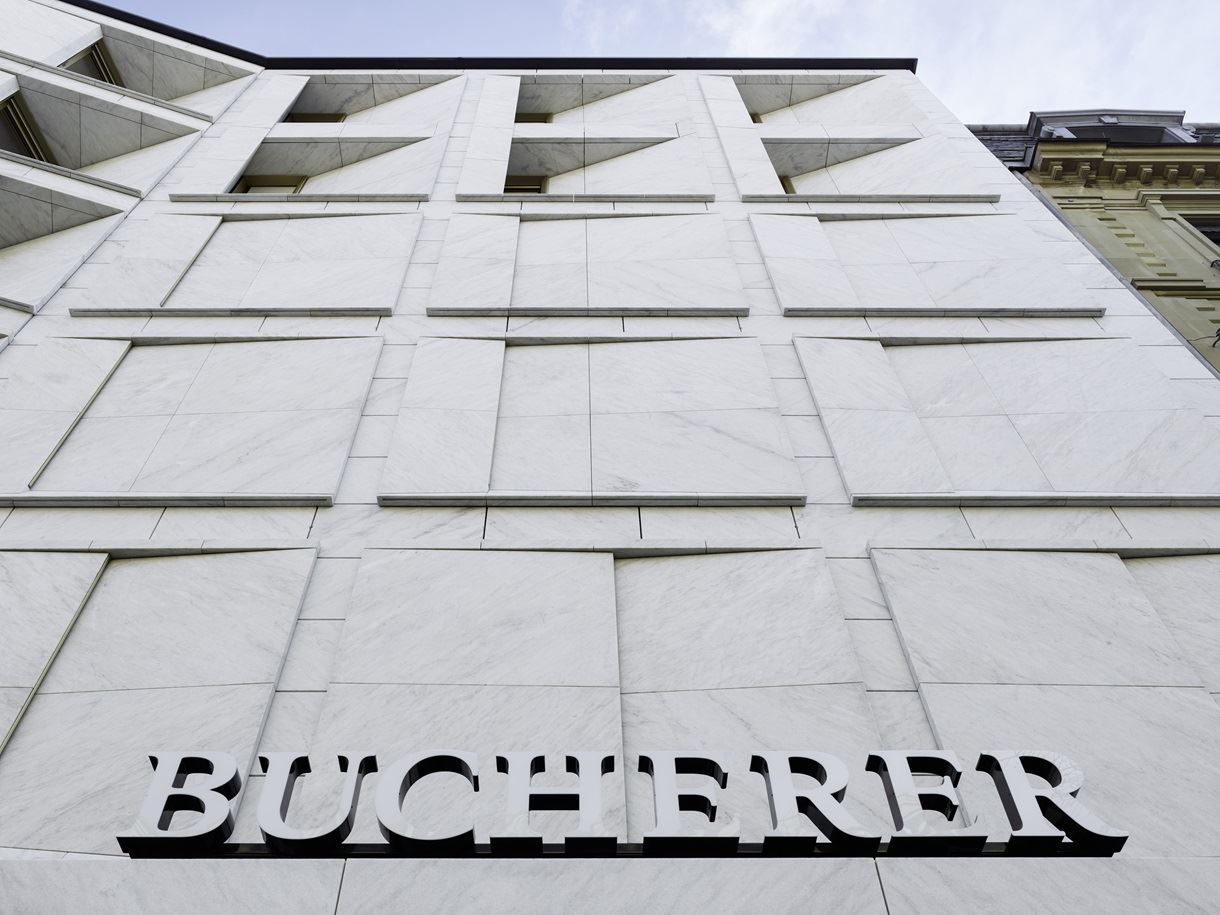

蘇黎世皇冠上的一顆寶石：大理石面板背后隱藏著的背掛系統，使這座位于瑞士的商業建筑無論白天或晚上被照亮時，都能閃閃發光。
圖片來源：NatursteineWüstAG公司
幕墻外立面由大約由100個不同的鋼管框架組成，這些框架上裝有不同大小尺寸的錐形大理石板塊，厚度在6—18cm之間。這些框架在工廠由制造商預制，隨后在施工現場進行隱藏式安裝，大理石塊用6-8個螺栓掛裝，每個部件重達4.5噸。在沒有中心平衡點的情況下，精確地安裝這些沉重的大理石板塊并保證螺栓與鋼框架上的孔對齊，這是一個巨大的挑戰，特別是鋼結構的變形量高達10mm�？缭竭@一障礙的唯一選擇是使用幕墻背掛系統。慧魚幕墻系統采用后切底技術將大理石面板錨固在鋼結構上。鉆孔的公差小于1mm，這是一個高度精細的過程�！昂襁_180mm大理石面板的自重荷載，造成了很大的負荷，這是一個挑戰。我們進行了多次拉拔測試，以確保正確和安全的掛裝。試驗采用不同的面板厚度(30、40、60、80mm)進行，包括靠近邊緣的安裝和更大的面板尺寸。最終一款專業的背栓被設計出來用于該項目，具有更大的錨定深度，能夠承載更大的荷載�！被埕~幕墻系統的市場經理Steven-HenrikMaier說。
全新而完美的外觀：大約使用了10,000顆慧魚齊平式碳纖維套筒背栓FZPII13x25.5M8/18，該款產品用于固定這棟蘇黎世商業建筑的外立面大理石幕墻，并隱藏在了面板的接縫處。
圖片來源：Luchsinger&Partner公司
慧魚的錨固解決方案在幾個方面說服了設計師和建筑師。從美學的角度來看，選擇隱藏于面板背后的錨固產品至關重要。這也是在大理石面板上，能實現2mm密拼接縫的唯一選擇。其次是高承載力、技術支持以及為項目量身定制的錨固解決方案。慧魚為該棟建筑提供的錨固解決方案由特殊的慧魚齊平式碳纖維套筒背栓FZPII13x25.5M8/18組成，大約使用了10,000顆。
Haratori的建筑師勒·柯布西耶為最終所呈現出的美輪美奐的視覺效果找到了恰如其分的形容詞，他將該棟建筑描述為“合理利用光影的變化，完美呈現出集巧妙、正確、宏偉于一體的幕墻視覺盛宴”。
關于慧魚
德國慧魚集團總部坐落于德國南部黑森林的圖木嶺，2019年營業額達到8.87億歐元，全球范圍內擁有5200名員工�；埕~集團在全球37個國家擁有49個全資子公司，產品出口至100多個國家�；埕~集團旗下擁有五大業務部門：慧魚建筑錨固系統、慧魚汽車儲物系統、慧魚創意組合模型、慧魚咨詢業務及LNT自動化。
慧魚建筑錨固系統是全球錨固產品領域的市場領導者之一。慧魚提供的各類錨固解決方案能滿足包括設計師、建筑師等不同客戶對技術的完美要求。
慧魚汽車儲物系統為汽車生產配套的高品質內部零件，包括通風口、飲料架、托盤及多功能部件等，在塑料加工領域慧魚實力強勁，是汽車行業的重要合作伙伴。
慧魚創意組合模型活躍在玩具和教具領域，是德國獨一無二的創意組合模型玩具的開發商和制造商。
慧魚咨詢顧問公司通過應用慧魚流程體系的專業知識，專門為客戶設計有效而精益的工作流程�；埕~咨詢顧問公司可為中型企業、政府機構和大型綜合企業的流程簡化和效率優化提供建議。
LNT自動化業務包括開發和制造定制的電子解決方案。同時還開發、生產和銷售定制的電容式觸控系統，例如:由玻璃制成的多點觸控解決方案和相應的控制器單元。所有電子產品都是在工廠內部制造完成。
