灌漿料

　　定義：

　　灌漿料是以高強(qiáng)度材料 作為骨料，以水泥作為結(jié)合劑，輔以高流態(tài) 、微膨脹、防離析等物質(zhì)配制而成。它在施工現(xiàn)場加人一定量的水，攪拌均勻后即可使用。

　　灌漿料具有自流性好，快硬、早強(qiáng)、高強(qiáng)、無收縮、微膨脹;無毒、無害、不老化、對(duì)水質(zhì)及周圍環(huán)境無污染，自密性好、防銹等特點(diǎn)。在施工方面具有質(zhì)量可靠，降低成本，縮短工期和使用方便等優(yōu)點(diǎn)。從根本上改變?cè)O(shè)備底座受力情況，使之均勻地承受設(shè)備的全部荷載，從而滿足各種機(jī)械，電器設(shè)備(重型設(shè)備高精度磨床)的安裝要求，是無墊安裝時(shí)代的理想灌漿材料。

　　用途：

　　灌漿料主要用于：地腳螺栓錨固、飛機(jī)跑道的搶修、核電設(shè)備的固定、路橋工程的加固、機(jī)器底座、鋼結(jié)構(gòu)與地基懷口、設(shè)備基礎(chǔ)的二次灌漿 、栽埋 鋼筋、混凝土結(jié)構(gòu)加固和改造、舊混凝土結(jié)構(gòu)的裂縫治理，機(jī)電設(shè)備安裝，軌道及鋼結(jié)構(gòu)安裝，靜力壓樁工程封樁 ，墻體結(jié)構(gòu)的加厚及漏滲水的修復(fù)，各種基礎(chǔ)工程的塌陷灌漿以及各種搶修工程等。

　　特點(diǎn)：

　　▲早強(qiáng)高強(qiáng) 澆后1-3天強(qiáng)度高達(dá)30Mpa以上，縮短工期。

　　▲自流態(tài) 現(xiàn)場只需加水?dāng)嚢瑁�直接灌入設(shè)備基礎(chǔ)，砂漿自流，施工免振，確保無振動(dòng)、長距離的灌漿施工。

　　▲ 微膨脹 澆注體長期使用無收縮，保證設(shè)備與基礎(chǔ)緊密接觸，基礎(chǔ)與基礎(chǔ)之間無收縮，并適當(dāng)?shù)呐蛎泬簯?yīng)力確保設(shè)備長期安全運(yùn)行。

　　▲ 抗油滲 在機(jī)油中浸泡30天后其強(qiáng)度提高10%以上，成型體、密實(shí)、抗?jié)B、適應(yīng)機(jī)座油污環(huán)保。

　　▲ 耐久性 200萬次疲勞試驗(yàn)，50次凍融環(huán)境試驗(yàn)強(qiáng)度無明顯變化。

　　▲ 耐侯性好 -40℃～600℃長期安全使用

　　▲ 低堿耐蝕 嚴(yán)格控制原材料堿含量，適用于堿-集料反應(yīng)有抑制要求的工程。

　　原材料：

　　1 水泥

　　宜采用硅酸鹽水泥或普通硅酸鹽水泥，且符合GB 175的規(guī)定。采用其它水泥時(shí)應(yīng)符合相應(yīng)的標(biāo)準(zhǔn)要求。

　　2 細(xì)骨料

　　應(yīng)符合G B/T 14684規(guī)定的I類天然砂或人工砂。

　　3 混凝土外加劑

　　混凝土外加劑應(yīng)符合GB 8076及JC4 76的規(guī)定。

　　4 其它材料

　　GB/T50448-2008

　　應(yīng)符合相關(guān)標(biāo)準(zhǔn)要求。

　　使用方法

　　1. 基礎(chǔ)處理

　　清掃設(shè)備基礎(chǔ)表面，不得有碎石、浮漿、灰塵、油污和脫模劑等雜物。灌漿前24h，設(shè)備基礎(chǔ)表面應(yīng)充分濕潤。灌漿前1h，應(yīng)吸干積水。

　　2. 確定灌漿方式

　　根據(jù)設(shè)備機(jī)座的實(shí)際情況，選擇相應(yīng)的灌漿方式，由于CGM具有很好的流動(dòng)性能，一般情況下，用"自重法灌漿"即可，即將漿料直接自模板口灌入，完全依靠漿料自重自行流平并填充整個(gè)灌注空間;若灌注面積很大、結(jié)構(gòu)特別復(fù)雜或空間很小而距離很遠(yuǎn)時(shí)，可采用"高位漏斗法灌漿"或"壓力法灌漿"進(jìn)行灌漿，以確保漿料能充分填充各個(gè)角落。

　　3. 支模

　　根據(jù)確定的灌漿方式和灌漿施工圖支設(shè)模板，模板定位標(biāo)高應(yīng)高出設(shè)備底座上表面至少50mm，模板必須支設(shè)嚴(yán)密、穩(wěn)固，以防松動(dòng)、漏漿。

　　4. 灌漿料的攪拌

　　按產(chǎn)品合格證上推薦的水料比確定加水量，拌和用水應(yīng)采用飲用水，水溫以5～40℃為宜，可采用機(jī)械或人工攪拌。采用機(jī)械攪拌時(shí)，攪拌時(shí)間一般為1～2分鐘。采用人工攪拌時(shí)，宜先加入2/3的用水量攪拌2分鐘，其后加入剩余用水量繼續(xù)攪拌至均勻。

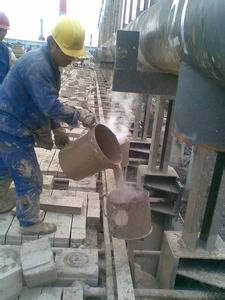

　　5. 灌漿

　　灌漿施工時(shí)應(yīng)符合下列要求：

　　1).漿料應(yīng)從一側(cè)灌入，直至另一側(cè)溢出為止，以利于排出設(shè)備機(jī)座與混凝土基礎(chǔ)之間的空氣，使灌漿充實(shí)，不得從四側(cè)同時(shí)進(jìn)行灌漿。

　　2).灌漿開始后，必須連續(xù)進(jìn)行，不能間斷，并應(yīng)盡可能縮短灌漿時(shí)間。

　　3).在灌漿過程中不宜振搗，必要時(shí)可用竹板條等進(jìn)行拉動(dòng)導(dǎo)流。

　　4).每次灌漿層厚度不宜超過100mm。

　　5).較長設(shè)備或軌道基礎(chǔ)的灌漿，應(yīng)采用分段施工。每段長度以7m為宜。

　　6).灌漿過程中如發(fā)現(xiàn)表面有泌水現(xiàn)象，可布撒少量CGM干料，吸干水份。

　　7)對(duì)灌漿層厚度大于1000mm大體積的設(shè)備基礎(chǔ)灌漿時(shí)，可在攪拌灌漿料時(shí)按總量比1：1加入0.5mm石子，但需經(jīng)試驗(yàn)確定其可灌性是否能達(dá)到要求。

　　8).設(shè)備基礎(chǔ)灌漿完畢后，要剔除的部分應(yīng)在灌漿層終凝 前進(jìn)行處理。

　　9).在灌漿施工過程中直至脫模前，應(yīng)避免灌漿層受到振動(dòng)和碰撞，以免損壞未結(jié)硬的灌漿層。

　　10)模板與設(shè)備底座的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。

　　11)灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時(shí)處理。

　　12)當(dāng)設(shè)備基礎(chǔ)灌漿量較大時(shí)，應(yīng)采用機(jī)械攪拌方式，以保證灌漿施工。

　　養(yǎng)護(hù)

　　1)灌漿完畢后30分鐘內(nèi),應(yīng)立即噴灑養(yǎng)護(hù)劑或覆蓋塑料薄膜并加蓋巖棉被等進(jìn)行養(yǎng)護(hù),或在灌漿層終凝后立即灑水保濕養(yǎng)護(hù)。

　　2)冬季施工時(shí),養(yǎng)護(hù)措施還應(yīng)符合現(xiàn)行《鋼筋混凝土工程施工驗(yàn)收規(guī)范》(GB50204)的有關(guān)規(guī)定。

　　3)在不同溫度條件下的養(yǎng)護(hù)時(shí)間和拆模時(shí)間表

　　日最低氣溫(℃) 拆模時(shí)間(h) 養(yǎng)護(hù)時(shí)間(d)

　　-10～0　 9614

　　0～57210

　　5～15487

　　≥15247

　　尼高灌漿料

　　產(chǎn)品介紹

　　尼高灌漿料是以優(yōu)化級(jí)配的高強(qiáng)度材料作為骨料，以水泥作為基料，輔以防沉降、防離析、高流態(tài)、微膨脹、增強(qiáng)等物質(zhì)配制而成。該NK系列無收縮自流平灌漿料具有自流平、免振搗、高強(qiáng)、微膨脹、抗收縮、抗?jié)B透、耐磨損、耐老化等特性及多種使用功能，操作簡便，應(yīng)用廣泛。

　　適用范圍

　　1 、鋼骨結(jié)構(gòu)基礎(chǔ)，接縫填充灌漿。 2 、機(jī)械設(shè)備地腳螺栓、錨栓基座的固定灌漿。 3 、橋梁基座，支撐墊混凝土面層，巖基灌漿。 4 、連續(xù)墻，逆打墻柱、地下室墻板，后打耐震壁。 5 、鋼廠、電廠、機(jī)械廠等的快速修護(hù)灌漿。 6 、橋面、伸縮縫、路面、機(jī)場跑道快速養(yǎng)護(hù)修復(fù)。 7 、軌道板、預(yù)制水泥制品缺角及裂縫修復(fù)。

　　使用方法

　　攪拌：按規(guī)定的量稱取粉料和水，將粉料投入機(jī)內(nèi)，開動(dòng)攪拌機(jī)后加入水(若用桶攪拌時(shí)，先將水加入桶內(nèi)，開動(dòng)攪拌器，徐徐加入料粉)，攪拌3-4 min，凈置1-2 min再攪拌1min后即可使用。灌注：基礎(chǔ)表面及設(shè)備基礎(chǔ)底面必須清潔無油污、泥土等附著物和雜物，在灌注前6-12小時(shí)將基礎(chǔ)表面用水充分潤濕，不可有積水。灌漿用自重壓工法或者泵壓力灌入法，盡可能從一側(cè)連續(xù)灌入和充填，直至另一側(cè)溢出為止，必要時(shí)采用竹板條等導(dǎo)流。養(yǎng)護(hù)：灌注施工完成后，24h內(nèi)不得使設(shè)備和灌漿層受振動(dòng)，碰撞，在無收縮灌漿料終凝前(2-4)h對(duì)表面抹壓光，終凝后即應(yīng)覆蓋濕潤的布袋或草袋，避免強(qiáng)日照，并灑水養(yǎng)護(hù)，每天4-6次。養(yǎng)護(hù)溫度宜在(15-30)℃，養(yǎng)護(hù)期 7 ~ 14 天。

　　包裝與貯存

　　覆膜紙袋包裝，25Kg/袋。避免陽光直接照射無收縮自流平灌漿料，應(yīng)離地貯存，以防止雨水浸濕，避免過度疊壓，以防止產(chǎn)品過早失效和結(jié)塊。

　　影響因素

　　灌漿料的強(qiáng)度的決定因素主要是配合比，水灰比，骨料，外加劑，密實(shí)度以及后期的養(yǎng)護(hù)等。

　　配合比

　　通過合理的配合比設(shè)計(jì)，使灌漿料的強(qiáng)度更高。

　　水灰比

　　灌漿料抗壓強(qiáng)度與灌漿料用水泥的強(qiáng)度成正比，按公式計(jì)算，當(dāng)水灰比相等時(shí)，高強(qiáng)度等級(jí)水泥比低強(qiáng)度等級(jí)水泥配制出的灌漿料抗壓強(qiáng)度高許多。另外，水灰比也與灌漿料強(qiáng)度成正比，因此，當(dāng)水灰比不變時(shí)，企圖用增加水泥用量來提高混凝土強(qiáng)度是錯(cuò)誤的，此時(shí)只能增大灌漿料和易性，增大灌漿料的收縮和變形。

　　總之，影響灌漿料抗壓強(qiáng)度的主要因素是水泥強(qiáng)度和水灰比，要控制好灌漿料質(zhì)量，最重要的是控制好水泥和灌漿料的水灰比兩個(gè)主要環(huán)節(jié)。此外，影響灌漿料強(qiáng)度還有其它不可忽視的因素。

　　骨料

　　骨料對(duì)灌漿料強(qiáng)度也有一定影響，當(dāng)石質(zhì)強(qiáng)度相等時(shí)，碎石表面比卵石表面粗糙，它與水泥砂漿的粘結(jié)性比卵石強(qiáng)，當(dāng)水灰比相等或配合比相同時(shí)，兩種材料配制的灌漿料，碎石的灌漿料強(qiáng)度比卵石強(qiáng)。細(xì)骨料品種對(duì)灌漿料強(qiáng)度影響程度比粗骨料小，所以灌漿料公式內(nèi)沒有反映砂種柔效，但砂的質(zhì)量對(duì)灌漿料質(zhì)量也有一定的影響。因此，砂石質(zhì)量必須符合灌漿料各標(biāo)號(hào)用砂石質(zhì)量標(biāo)準(zhǔn)的要求。由于施工現(xiàn)場砂石質(zhì)量變化相對(duì)較大，因此現(xiàn)場施工人員必須保證砂石的質(zhì)量要求，并根據(jù)現(xiàn)場砂含水率及時(shí)調(diào)整水灰比，以保證灌漿料配合比，不能把實(shí)驗(yàn)配比與施工配比混為一談。

　　密實(shí)度

　　在澆注現(xiàn)場一定要把灌漿料振搗均勻，排出里面空氣，增加灌漿料密度

　　后期養(yǎng)護(hù)

　　后期應(yīng)按施工規(guī)范的規(guī)定予以養(yǎng)護(hù)、氣溫高低對(duì)灌漿料強(qiáng)度發(fā)展有一定的影響。冬季要保溫防凍害，夏季要防暴曬脫水。現(xiàn)冬季施工一般采取綜合蓄熱法及蒸養(yǎng)法。

　　加固程序

　　加固施工最好按照：發(fā)現(xiàn)、提出問題鑒定檢測加固設(shè)計(jì)專業(yè)施工4個(gè)步驟進(jìn)行，加固后應(yīng)使結(jié)構(gòu)的強(qiáng)度、剛度、抗裂度、穩(wěn)定性和耐久性滿足要求。由于每個(gè)步驟都牽涉不同的機(jī)構(gòu)，可能都要發(fā)生一定的費(fèi)用，甲方可以委托加固公司辦理以上事宜。如何進(jìn)行加固設(shè)計(jì)與相關(guān)標(biāo)準(zhǔn)高強(qiáng)無收縮灌漿料系列　加固設(shè)計(jì)應(yīng)根據(jù)原設(shè)計(jì)圖紙、工程現(xiàn)狀和當(dāng)前載荷要求，確定那些構(gòu)件哪些方面承載能力不足，按照現(xiàn)行技術(shù)規(guī)范、標(biāo)準(zhǔn)的要求進(jìn)行設(shè)計(jì)。

　　專業(yè)規(guī)范

　　JGJ145-2004《混凝土結(jié)構(gòu)后錨固技術(shù)規(guī)程》

　　CECS25：90《混凝土結(jié)構(gòu)加固技術(shù)規(guī)范》

　　CECS146：2003《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》

　　JTG/TF50-2011《公路橋涵施工技術(shù)規(guī)范》(2011年由湖北中橋科技有限公司起草經(jīng)無數(shù)專家論證通過的最新標(biāo)準(zhǔn))

　　還有幾本與加固相關(guān)的設(shè)計(jì)規(guī)范和施工驗(yàn)收規(guī)范正在制定、修改過程中。

　　加固卸荷

　　加固一般都存在新加部分應(yīng)力滯后的問題，為了使新老結(jié)構(gòu)盡可能的共同受力，加固前先卸去原結(jié)構(gòu)所承受的荷載，加固后再重新施加是較好的方法。完全和精確卸荷可采用千斤頂反向加荷;簡單卸荷可僅移去活荷載，并避免施工荷載。

　　構(gòu)造措施

　　加固設(shè)計(jì)不屬常規(guī)設(shè)計(jì)，設(shè)計(jì)師一般接觸少，相關(guān)規(guī)范、標(biāo)準(zhǔn)、材料指標(biāo)熟知程度也較差，有些加固方法目前尚未制訂統(tǒng)一標(biāo)準(zhǔn)。設(shè)計(jì)師能注意到加固設(shè)計(jì)的主要方面，但構(gòu)造措施常被遺漏，如應(yīng)設(shè)置的附加錨固措施等，給工程質(zhì)量帶來隱患，在復(fù)雜、多重的加固設(shè)計(jì)中，與有經(jīng)驗(yàn)的施工技術(shù)人員溝通是必要的。

　　雙組分

　　土木工程所用結(jié)構(gòu)膠對(duì)強(qiáng)度、耐久性要求較高;但受施工環(huán)境、條件、工藝所限，又要求結(jié)構(gòu)膠須常溫不加熱固化良好，有一定的操作時(shí)間(>30分鐘)，貯藏條件不苛刻，有穩(wěn)定保質(zhì)期，這個(gè)數(shù)字才能是灌漿料標(biāo)準(zhǔn)。

　　工藝分類

　　粘鋼加固

　　適用于承受靜力為主的梁板柱構(gòu)件受彎、受剪、受拉，以及柱受壓加固。若用于梁板受壓以及承受動(dòng)力較大構(gòu)件的加固，應(yīng)增設(shè)附加的錨固措施;例如每100mm設(shè)置2個(gè)植筋螺栓或穿梁、穿板對(duì)拉螺栓錨固。

　　主要用于：地腳螺栓錨固、裁埋鋼筋，灌漿層厚度30mm<δ<200mm的設(shè)備基礎(chǔ)二次灌漿。有抗油要求的設(shè)備基礎(chǔ)二次灌漿稱謂普通灌漿料。

　　粘碳纖維加固

　　適用于梁板柱受彎、受剪、受拉加固，適用于承受動(dòng)力較大構(gòu)件的加固。

　　主要用于：灌漿層厚度≥150mm的設(shè)備基礎(chǔ)二次灌漿。建筑物的梁、板、柱、基礎(chǔ)和地坪的補(bǔ)強(qiáng)加固(修補(bǔ)厚度≥40mm)。有抗油要求的設(shè)備基礎(chǔ)二次灌漿，稱謂加固工程專用灌漿料。

　　外包鋼加固

　　適用范圍同(A)，用于需大幅度提高承載力的構(gòu)件。

　　主要用于：預(yù)應(yīng)力孔道灌漿，灌漿層厚度10mm<δ<150mm設(shè)備二次灌漿，混凝土梁柱加固角鋼與混凝土之間縫隙灌漿，稱謂混凝土縫隙修復(fù)專用灌漿料。

　　化學(xué)植筋

　　適用于受彎、受剪、受壓、受拉新老構(gòu)件連接錨固。

　　主要用于：精密、大型、復(fù)雜設(shè)備安裝;混凝土結(jié)構(gòu)加固改造，增強(qiáng)，路面快速修復(fù)，稱謂高強(qiáng)無收縮灌漿料。

　　裂縫化學(xué)灌漿

　　適用于恢復(fù)裂縫混凝土、砌體構(gòu)件的整體性和使用功能，阻斷其他介質(zhì)的浸蝕。

　　主要用于：高溫環(huán)境下專用灌漿料，高溫下體積穩(wěn)定，熱震性好，設(shè)備長期處于高溫輻射溫度500℃環(huán)境，灌漿層厚度30mm<δ<200mm的設(shè)備基礎(chǔ)二次灌漿，稱謂耐熱型灌漿料。

　　孔洞修補(bǔ)加固

　　適用于混凝土、砌體構(gòu)件孔洞、凹坑、截面不足的補(bǔ)強(qiáng)。

　　主要用于：施工時(shí)間短，2小時(shí)強(qiáng)度達(dá)C20，立即可運(yùn)行設(shè)備，灌漿層厚度30mm<δ<200mm二次灌漿搶工期工程，稱謂搶修工程專用灌漿料。

　　預(yù)應(yīng)力加固

　　適用于梁板受彎、受拉加固。

　　主要用于：大體積、高精密、復(fù)雜結(jié)構(gòu)設(shè)備的灌漿需要，所灌漿部位不留死角。具有良好的穩(wěn)定性，稱謂精密設(shè)備特大型重工設(shè)備專用灌漿料。

　　增大截面加固

　　適用于對(duì)自重、截面增加及外觀變化不敏感的結(jié)構(gòu)。

　　主要用于：負(fù)溫下強(qiáng)度增長快，無受到凍害影響，地腳螺栓錨固、栽埋鋼筋，灌漿層厚度30mm<δ<200mm的設(shè)備基礎(chǔ)二次灌漿。有抗油要求的設(shè)備基礎(chǔ)二次灌漿，稱謂防凍型灌漿料。

　　驗(yàn)收標(biāo)準(zhǔn)

　　2.1實(shí)驗(yàn)室基本條件

　　2.1.1實(shí)驗(yàn)室溫度20±3℃，濕度65±5%2.1.2標(biāo)準(zhǔn)恒溫恒濕養(yǎng)護(hù)箱要求保持溫度20±2℃，保持濕度95±2%

　　2.2檢驗(yàn)用儀器及設(shè)備：

　　2.2.1砂漿攪拌機(jī)

　　2.2.2抗壓實(shí)驗(yàn)機(jī)

　　2.2.3抗折實(shí)驗(yàn)機(jī)

　　2.2.4玻璃板(450×450×5mm)

　　2.2.5截錐圓模、模套(高60±5mm)

　　2.2.6直尺(量程500mm)

　　2.2.7攪拌鍋及攪拌鏟

　　2.2.8千分表及表架

　　2.2.9試模(40×40×160mm6組)

　　2.3檢驗(yàn)材料

　　2.3.1CHIDGECG中橋灌漿料

　　2.3.2水[應(yīng)符合現(xiàn)行《混凝土拌和用水標(biāo)準(zhǔn)》(JGJ63)的規(guī)定]

　　2.4檢驗(yàn)項(xiàng)目及試驗(yàn)方法

　　2.4.1流動(dòng)度(參見GB8077—87);

　　2.4.1.1將玻璃板放在實(shí)驗(yàn)臺(tái)上，調(diào)整水平。

　　2.4.1.2用濕布擦拭玻璃板及截錐圓模、模套，并用濕布蓋好備用。

　　2.4.1.3按產(chǎn)品合格證提供的推薦用水量將CHIDGECG中橋灌漿料充分?jǐn)嚢杈鶆颍�倒入�?zhǔn)備好的截錐圓模內(nèi)，至上邊緣。再次用濕布擦拭玻璃板，垂直提起截錐圓模，使CHIDGECG中橋灌漿料自然流動(dòng)到停止。然后測量其最大、最小兩個(gè)方向的長度，其平均值即為CHIDGECG中橋灌漿料的流動(dòng)度。

　　2.4.2抗壓強(qiáng)度(參見GB119—8);

　　2.4.2.1GM灌漿料強(qiáng)度檢驗(yàn)應(yīng)采用40×40×160mm試模。

　　2.4.2.2將人工攪拌(攪拌時(shí)間一般為2min)好的CHIDGECG中橋灌漿料均勻倒入試模(若采用機(jī)械攪拌則分兩次倒入，攪拌時(shí)間也為2min)，至試模上邊緣，不得振動(dòng)。高出部分應(yīng)用抹刀抹平。

　　2.4.2.3成型后的試體放入標(biāo)準(zhǔn)恒溫恒濕養(yǎng)護(hù)箱內(nèi)養(yǎng)護(hù)。

　　2.4.2.4各齡期的試體必須在下列時(shí)間內(nèi)進(jìn)行強(qiáng)度檢驗(yàn);1天±2小時(shí);3天±3小時(shí);28天±3小時(shí);試驗(yàn)結(jié)果取一組6個(gè)試體的算術(shù)平均值。

　　2.4.3膨脹率(參照GB119—88中的有關(guān)規(guī)定執(zhí)行)

　　2.4.3.1試模規(guī)格為40×40×160mm的立方體，試模的拼裝縫應(yīng)抹黃油，使之不漏水。測量裝置由試模、玻璃板(160×80×5mm)、千分表及表架組成。

　　2.4.3.2將拌和好的GM型灌漿料一次裝入試模，拌和物應(yīng)高于試模邊緣2mm。隨即將玻璃板一側(cè)先置于灌漿料材料表面，然后輕輕放下玻璃板的另一側(cè)，使玻璃板與灌漿料表面中的汽泡盡量排除，再用手向下壓玻璃板使之與試模邊緣全面接觸。

　　2.4.3.3立即用測量裝置測量試件的初始長度，并將玻璃板兩側(cè)露出的GM型灌漿料表面用濕棉紗覆蓋，并經(jīng)常注水，以保持潮濕狀態(tài)。每日測量一次。

　　2.4.3.4從測量初始高度開始，測量裝置和試件應(yīng)保持靜止不動(dòng)，并不得受到振動(dòng)。

　　2.4.3.5膨脹率計(jì)算公式：εn=(Hn—Ho)/H×100εn：第n天的膨脹率(%);Hn：第n天的高度讀數(shù)(mm);Ho：試件的初始讀數(shù)(mm);H：試件高度(H=100mm);試驗(yàn)結(jié)果取一組三個(gè)試件的算術(shù)平均值，精確到10-2。

　　2.4.4鋼筋粘結(jié)強(qiáng)度(參照YBJ222—90中的有關(guān)規(guī)定執(zhí)行)準(zhǔn)備內(nèi)徑為ф45mm鋼管，將其底部封好。分別將直徑6mm圓鋼或16mm螺紋鋼插入中央。埋設(shè)深度為15d(d為螺栓直徑)。然后將攪拌好的灌漿料倒入鋼管內(nèi)并抹平。養(yǎng)護(hù)到規(guī)定齡期28天，再進(jìn)行強(qiáng)度檢驗(yàn)。

　　2.5驗(yàn)收標(biāo)準(zhǔn)

　　按Q/LYS159—2000《高強(qiáng)度無收縮自流灌漿料》標(biāo)準(zhǔn)驗(yàn)收，按由湖北中橋參與編寫的新橋規(guī)(JTG/TF50-2011《公路橋涵施工技術(shù)規(guī)范》)關(guān)于預(yù)應(yīng)力孔道灌漿壓漿技術(shù)規(guī)范執(zhí)行。

　　判別偽劣

　　第一個(gè)方面：流動(dòng)度，流動(dòng)度是指新拌灌漿料在自重或機(jī)械振搗作用下，能夠流動(dòng)并均勻密實(shí)的填充模板的能力。流動(dòng)度的大小直接影響施工的難易和硬化灌漿料的質(zhì)量，若灌漿料太干稠，則難以成型與密實(shí)，且容易造成內(nèi)部或表面孔洞等缺陷;若灌漿料過稀，經(jīng)攪拌后，容易出現(xiàn)水泥漿和水上浮而石英砂等骨料會(huì)下沉的分層離析現(xiàn)象，影響灌漿料質(zhì)量的均勻性、成型的密實(shí)性。

　　第二個(gè)方面：黏聚性，黏聚性是指新拌灌漿料的組成材料之間有一定的黏聚力，確保不發(fā)生分層、離析現(xiàn)象，使得灌漿料能夠保持整體均勻穩(wěn)定的性能。黏聚性差的灌漿料，容易導(dǎo)致泥漿與骨料分離，澆注后容易出現(xiàn)蜂窩、空洞等現(xiàn)象。黏聚性過大，又容易導(dǎo)致灌漿料的流動(dòng)度變差，流動(dòng)到不到施工的位置，無法跟接觸面更好的接觸密實(shí)，影響澆灌質(zhì)量。

　　第三個(gè)方面：保水性，保水性是指灌漿料有著保持內(nèi)部水分的能力。保水性好的灌漿料在施工過程中不會(huì)產(chǎn)生嚴(yán)重的泌水現(xiàn)象。保水性差的灌漿料中一部分水容易從內(nèi)部析出至表面，在水滲流之處留下許多毛細(xì)管孔道，成為日后灌漿料的內(nèi)部透水通道，出現(xiàn)這個(gè)問題，影響耐久性，冬天容易被凍裂。
