金屬面夾芯板

1 產品定義 　　

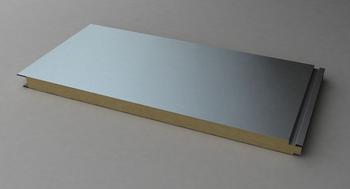

　　金屬面夾芯板是指上下兩層為金屬薄板，芯材為有一定剛度的保溫材料，如巖棉、硬質泡沫塑料等，在專用的自動化生產線上復合而成的具有承載力的結構板材，也稱為“三明治”板。 　　金屬面夾芯板選用時應考慮的主要技術指標：粘結性能，剝離性能，抗彎承載力，導熱系數，耐火極限、燃燒性能。 　　2 產品分類 　　1）按面層材料分有：鍍鋅鋼板夾芯板、熱鍍鋅彩鋼夾芯板、電鍍鋅彩鋼夾芯板、鍍鋁鋅彩鋼夾芯板和各種合金鋁夾芯板等。 　　2）按芯材材質分有： 　　金屬泡沫塑料夾芯板：如金屬聚氨酯夾芯板（PUR）、金屬聚苯夾芯板（EPS）。 　　金屬無機纖維夾芯板：如金屬巖棉夾芯板、金屬礦棉夾芯板、金屬玻璃棉夾芯板等。 　　3）按建筑物的使用部位分有：屋面板、墻板、隔墻板、吊頂板等。 　　3 規格 　　1）金屬面巖棉、礦渣棉復合板 　　厚度50、80、100 、120、150、200mm 　　寬度900、1000mm 　　長度≤12000mm； 　　2）金屬面聚苯乙烯復合板 　　厚度50、75、100、150、200、250mm 　　寬度150、1200mm 　　長度≤12000mm； 　　3）金屬面硬質聚氨酯夾芯板 　　厚度30、40、50、60、80、100mm 　　寬度1000mm 　　長度≤12000mm。 　　4 執行標準 　　JC/869 — 2000《金屬面巖棉、礦渣棉夾芯板》 　　JC/T868—2000《金屬面硬質聚氨酯夾芯板》 　　JC689—1998《金屬面聚苯乙烯夾芯板》 　　5. 主要技術性能 　　5.1 粘結性能 　　金屬面聚苯乙烯夾芯板粘結強度應＞0.1MPa；金屬面硬質聚氨酯夾芯板粘結強度應≥0.09MPa；金屬面巖棉、礦渣棉夾芯板粘結強度應＞0.06MPa。 　　5.2 剝離性能試驗時，粘結在面材上的芯材應均勻分布，每個剝離的粘結面積應不小于85％。 　　5.3 抗彎承載力 　　當硬質聚氨酯夾芯板撓度為L0/200（L0為支座間的距離）時，夾芯板的抗彎承載力應不小于0.5kN/m；當金屬面巖棉、礦渣棉夾芯板及金屬面聚苯乙烯夾芯板撓度為L0/250（L0為支座間的距離）時，夾芯板的抗彎承載力應不小于0.5kN/m。 　　5.4 容重 　　聚苯乙烯泡沫塑料板體積密度應≥18kg/m； 　　硬質聚氨酯泡沫塑料體積密度應≥30kg/m； 　　巖棉、礦渣棉帶體積密度應≥100kg/m； 　　5.5芯材導熱系數 　　聚苯乙烯泡沫塑料板不大于0.041 W/（m·K），硬質聚氨酯泡沫塑料不大于0.027 W/（m·K），巖棉板不大于0.045 W/（m·K）。 　　5.6 耐火性能、燃燒性能 　　標準對巖棉、礦渣棉的夾心板作了如下規定： 　　夾心板厚度≥80mm時，耐火極限≥60min； 　　夾心板厚度＜80mm時，耐火極限≥30min。 　　標準規定硬質聚氨酯夾芯板燃燒性能應達到B1級；芯材體積密度≥30kg /m，燃燒性能達到B2級。 　　對于聚苯乙烯泡沫芯材的夾芯板，標準雖未做具體規定，但依據GB/T10801.1—2002《絕熱用模塑聚苯乙烯泡沫塑料》，其芯材氧指數應＞30%，燃燒性能應達到B2級。故這種芯材的板只可用在耐火極限要求不高的建筑部位。
