龍門鏜銑床

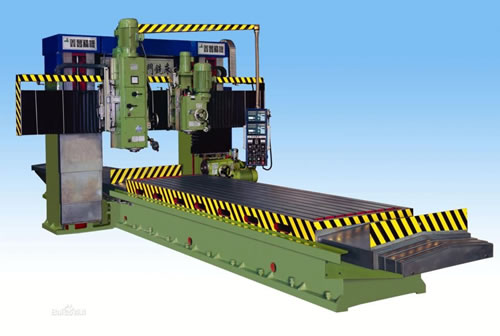

　　龍門鏜銑床是集機、電、液等先進技術于一體的機械加工設備，適用于航空、重機、機車、造船、發電、機床、汽車、印刷、模具等行業半精加工和精加工，也可以用于粗加工。龍門鏜銑床總體結構由一個龍門架組成，龍門架由雙立柱、活動橫梁、連接梁、橫向溜板及銑頭滑枕組成剛性框架，橫梁沿立柱導軌上下運動（W軸），橫梁上配置一臺立式大功率多功能滑枕式鏜銑頭，鏜銑頭溜板沿橫梁導軌左右運動（Y軸）及其上下運動（Z軸），龍門框架沿床身縱向運動（X軸）。
　　（不同廠家不同型號的龍門鏜銑床參數、外形略有不同）
　　工作臺尺寸 4000*10000
　　兩立柱間距離 3900MM
　　工作臺承重 50T
　　T型槽寬度 28MM
　　龍門框架最大行程-X軸 10000MM
　　滑鞍最大行程-Y軸 4000MM
　　滑鞍垂直行程-Z軸 750-1000MM
　　最大主軸端面至工作臺距 1700MM
　　最小主軸端面至工作臺距 350MM
　　錐孔 ISO50
　　技術參數
　　轉速范圍 1-2000R/MIN
　　最大輸出扭矩 1359/1873 N.M
　　主軸電機功率 18.5 KM
　　切削進給速度范圍 1-5000MM/MIN
　　快速移動X 5M/MIN
　　快速移動Y 5M/MIN
　　快速移動Z 5M/MIN
　　機床定位精度X軸 0.02/2000MM帶光柵尺
　　機床定位精度Y軸 0.04MM帶光柵尺
　　機床定位精度Z軸 0.03MM帶光柵尺
　　外觀參數
　　重復定位精度X軸 0.025/2000MM帶光柵尺
　　重復定位精度Y軸 0.025MM帶光柵尺
　　重復定位精度Z軸 0.02MM帶光柵尺
　　機床重量 140T
　　數控系統 西門子840D
