　　1介紹

　　設置在磚混結構房屋兩端山墻內，抵抗水平風荷載的鋼筋混凝土構造柱簡稱為抗風柱。將抗風柱在水平方向連接起來、起整體加固作用的鋼筋混凝土梁簡稱為抗風橫梁。一般用于高聳、內部大空間、橫墻少的磚混結構房屋，如工業廠房、大型倉庫等。

　　2布置方法

　　抗風柱有兩種布置方法：

　　(1)、按傳統抗風柱布置。即抗風柱柱腳與基礎鉸接(或剛接)，柱頂與屋架通過彈簧片連接。按這種布置方法，屋面荷載全部由剛架承受,抗風柱不承受上部剛架傳遞的豎向荷載，只承受墻體和自身的重量和風荷載,成為名副其實的“抗風柱”。

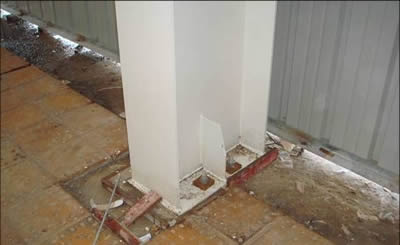

　　(2)、按門式剛架輕鋼結構布置。即抗風柱柱腳與基礎鉸接(或剛接)，柱頂與屋架鉸接。按這種布置方法，屋面荷載由剛架及抗風柱共同承擔。抗風柱同時承擔豎向荷載和風荷載。 對于第一種布置方式，抗風柱就可以按兩端簡支的梁考慮，承受計算寬度內的均布風荷載。計算長度可以按支承情況分別取值。 對于第二種布置方式，抗風柱就需要按雙向受壓的壓彎構件考慮，在抗風柱平面內承受計算寬度內的均布風荷載，同時還受軸向壓力。具體計算方法沒有文獻參考。 PKPM中STS之工具箱有抗風柱的計算，兩種計算模式都適用。但對于第二種模式，不知道它是按什么公式計算。 抗風柱的柱腳節點分剛接和鉸接兩種形式。鉸接時,基礎只承受較小的軸力和水平剪力，設計和構造件簡單�？癸L柱傳遞給基礎的軸力只有抗風柱本身的重量和相鄰輕質墻面的重量。如果采用剛接,傳遞給基礎的彎矩和軸力要大得多,偏心距非常大,不利于基礎的設計。 但有時候抗風柱比較高的時候，如果柱腳還采用鉸接模式，抗風柱截面將很不經濟，這時候可以做成剛接柱腳、或者設置抗風桁架。 第一種方式在各設計院普通使用。第二種在各外資鋼結構公司和有些大的鋼結構企業使用。因邊框架受荷面積較小，屋面荷載較小，故抗風柱所受軸力不大，與只受風荷載的抗風柱相比沒有很大區別，用鋼量不會增加多少，邊框架考慮抗風柱的支承，用等截面就可以了，所以整體來說，用鋼量還是減少的。但同時會帶來一個問題，就是邊框架與中間框架的變形相差比較大，屋面板最后使用能適應大變形的鎖縫板。
