2．隱框幕墻
中空玻璃的設(shè)計和選用存在問題
采用
中空玻璃是解決幕墻
隔熱問題的有效方案，但由于設(shè)計人員的誤解，往往將靠近室內(nèi)的一片設(shè)計成普通
浮法玻璃，且厚度比外片薄1~3mm，達(dá)到降低幕墻成本的目的。但我中心的試驗發(fā)現(xiàn)，這種設(shè)計存在一定的問題，經(jīng)常內(nèi)片發(fā)生
爆裂，達(dá)不到預(yù)期的效果。建議在工程中盡量選用雙鋼化的中空玻璃，且雙片玻璃厚度差控制在為2mm之內(nèi)。
在北京的某個幕墻工程，采用8T+12A+6F外片鋼化內(nèi)片普通
浮法玻璃的隱框中空幕墻，工程還沒有交工，已有250多片玻璃發(fā)生炸裂，嚴(yán)重危機(jī)使用者的安全。初步分析認(rèn)為內(nèi)外溫差、安裝誤差和中空玻璃副框設(shè)計的失誤是造成玻璃炸裂的主要原因。其
節(jié)點圖原理見圖2，在圖2中由于副框的粘接位置不當(dāng)，
玻璃板塊所受的
風(fēng)荷載和溫差
應(yīng)力需要通過內(nèi)片玻璃傳遞給幕墻框架，不能向圖3那樣直接傳遞給框架。使已經(jīng)變薄、
強(qiáng)度降低的內(nèi)片玻璃不堪重負(fù)，出現(xiàn)嚴(yán)重的炸裂現(xiàn)象。

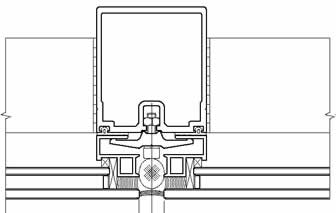

圖2 北京某工程節(jié)點示意圖

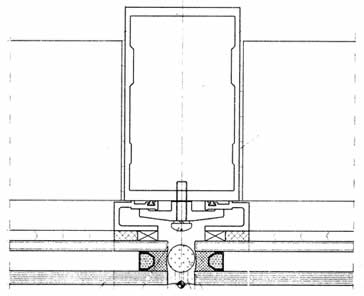

圖3 隱框幕墻節(jié)點示意圖
3．玻璃自爆的控制
玻璃自爆是目前門窗和幕墻行業(yè)需要解決的問題。我國現(xiàn)行規(guī)范JGJ102和JGJ3035對玻璃的引爆處理沒有作出明確的規(guī)定，致使許多工程業(yè)主和幕墻設(shè)計人員忽視對玻璃設(shè)計、選用和加工質(zhì)量的要求，致使許多工程的鋼化玻璃自爆現(xiàn)象相當(dāng)嚴(yán)重。新近執(zhí)行的GB/T50210-2001對幕墻玻璃的引爆處理提出明確的要求，8mm以下的鋼化玻璃須進(jìn)行引爆處理，并且對玻璃加工提出要求，希望引起足夠的重視。
4．無防噪音設(shè)計
幕墻因熱脹冷縮和風(fēng)力等原因，會在金屬件之間產(chǎn)生摩擦噪音。而這種噪音與相對高檔的幕墻建筑很不協(xié)調(diào)。國內(nèi)企業(yè)為了降低幕墻系統(tǒng)的價格，基本上不考慮防噪音設(shè)計，因此幕墻工程產(chǎn)生噪音的現(xiàn)象比較嚴(yán)重。
5．不可拆卸性設(shè)計
目前我國通行的幕墻體系均在外部進(jìn)行安裝施工，幕墻的可拆卸問題被忽視，以至幕墻整體完工后，進(jìn)行局部更換變得相當(dāng)困難，尤其是石材幕墻和單元式幕墻，這種現(xiàn)象比較嚴(yán)重。希望設(shè)計者充分考慮幕墻的可拆性，降低幕墻的運行和維護(hù)費用。在歐洲考察時，看到某企業(yè)的辦公樓石材幕墻可模擬一年四季的變化進(jìn)行面材更換，足以說明幕墻的可拆性并不困難，而且非常必要。
上一頁1234下一頁
