8、中空玻璃的安裝角度：
一般情況下，中空玻璃都是垂直放置使用，但目前中空玻璃的應(yīng)用范圍越來(lái)越廣泛，如果應(yīng)用于溫室或斜坡屋頂時(shí)，其角度將會(huì)發(fā)生改變。當(dāng)角度變化時(shí)，內(nèi)部氣體的對(duì)流狀態(tài)也會(huì)隨之而改變，這必將影響氣體對(duì)熱量的傳遞效果，最終導(dǎo)致中空玻璃的傳熱系數(shù)發(fā)生變化。以常用的6+12+6白玻空氣填充組合形式為例，圖5顯示了不同角度的中空玻璃K值變化情況（注：受不同角度范圍采用不同的計(jì)算公式影響，圖中數(shù)據(jù)僅供分析參考），常用的垂直放置（90°）狀態(tài)K值為2.70W/m2K，水平放置（0°）時(shí)K值為3.26 W/m2K，增加了21%。所以，當(dāng)中空玻璃被水平放置使用時(shí)，必須考慮K值變大對(duì)建筑節(jié)能效果的影響。但應(yīng)注意圖5中的K值變化趨勢(shì)是指在室內(nèi)溫度大于室外溫度的環(huán)境條件下，相反條件時(shí)變化并不明顯。
9、室外風(fēng)速的變化：
在按照國(guó)內(nèi)外標(biāo)準(zhǔn)測(cè)試或計(jì)算一塊中空玻璃的傳熱系數(shù)時(shí)，一般都將室內(nèi)表面的對(duì)流換熱設(shè)置為自然對(duì)流狀態(tài)，室外表面為風(fēng)速在3~5m/s左右的強(qiáng)制對(duì)流狀態(tài)。但實(shí)際安裝到
高層建筑上時(shí)，玻璃外表面的風(fēng)速將會(huì)隨著高度的增加而增大，使玻璃外表面的換熱能力加強(qiáng)，中空玻璃的傳熱系數(shù)會(huì)略有增大。對(duì)比圖6中的數(shù)據(jù)，當(dāng)風(fēng)速?gòu)臏y(cè)試標(biāo)準(zhǔn)采用的5m/s加大到15m/s時(shí)，白玻中空的K值增加了0.16 W/m2K，Low-E中空的K值增加了0.1 W/m2K。對(duì)于窗墻比數(shù)值較小的
高層建筑結(jié)構(gòu)，上述K值的變化對(duì)節(jié)能效果不會(huì)產(chǎn)生大的影響，但對(duì)于純
幕墻的高層建筑來(lái)說(shuō)，為了使頂層房間也能保持良好的熱環(huán)境，就應(yīng)該考慮高空風(fēng)速變大對(duì)節(jié)能效果的影響。
10、采用不同標(biāo)準(zhǔn)的變化：
中空玻璃傳熱系數(shù)和SHGC值的測(cè)試或模擬計(jì)算條件在各個(gè)國(guó)家的標(biāo)準(zhǔn)中略有不同。美國(guó)采用NFRC100和NFRC200，國(guó)際ISO標(biāo)準(zhǔn)為ISO15099，歐洲的prEN ISO 10077和prEN 13363標(biāo)準(zhǔn)主要采用了ISO的有關(guān)規(guī)定，我國(guó)的玻璃傳熱系數(shù)測(cè)試標(biāo)準(zhǔn)為GB8484，在JGJ113-2003中加入了等效于ISO10292的傳熱系數(shù)計(jì)算條件，按照GB/T2680可以測(cè)試或計(jì)算玻璃的光學(xué)熱工性能。這些標(biāo)準(zhǔn)在測(cè)試或模擬計(jì)算的環(huán)境條件設(shè)置上，主要是在室內(nèi)外溫度差、對(duì)流換熱系數(shù)（或風(fēng)速）、太陽(yáng)輻射強(qiáng)度等方面不完全相同。這將對(duì)最終的測(cè)試或模擬計(jì)算結(jié)果產(chǎn)生一定的影響，但通過(guò)采用不同標(biāo)準(zhǔn)進(jìn)行模擬計(jì)算的對(duì)比表明，不同標(biāo)準(zhǔn)對(duì)SHGC值的影響甚微，對(duì)傳熱系數(shù)K值略有影響。以6+12+6空氣填充的Low-E中空玻璃為例，依據(jù)不同標(biāo)準(zhǔn)的環(huán)境設(shè)置，使用Window5.2計(jì)算出的K值結(jié)果如表5。

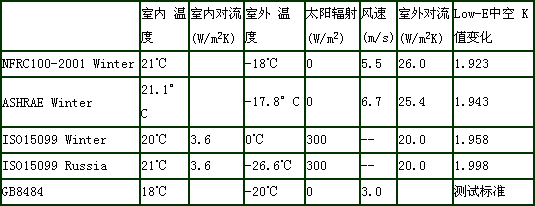

表5 不同標(biāo)準(zhǔn)參數(shù)設(shè)置對(duì)K值的影響
四、結(jié)束語(yǔ)
中空玻璃的廣泛應(yīng)用大大促進(jìn)了建筑節(jié)能的發(fā)展步伐，同時(shí)建筑節(jié)能標(biāo)準(zhǔn)要求的逐步提高也必將促使中空玻璃不斷實(shí)現(xiàn)更加優(yōu)良的節(jié)能特性。通過(guò)以上對(duì)中空玻璃的原片組合、間隔類(lèi)型、使用環(huán)境的詳細(xì)數(shù)據(jù)分析可以得出，影響中空玻璃節(jié)能特性的重要因素是玻璃原片的類(lèi)型和間隔層的厚度及種類(lèi)。其中，Low-E玻璃以其優(yōu)異的光學(xué)熱工特性使中空玻璃的節(jié)能效果得到了巨大的飛躍。全世界Low-E玻璃的年均用量已達(dá)1.2億m2，歐洲部分國(guó)家正在立法鼓勵(lì)使用Low-E玻璃，日本和美國(guó)的行業(yè)協(xié)會(huì)都采取一ǖ拇朧�，鼓励紗洋Low-E玻璃的普及程度。我國(guó)建筑行業(yè)Low-E中空玻璃的應(yīng)用也處于迅猛發(fā)展的勢(shì)頭，由耀華生產(chǎn)的在線Low-E系列產(chǎn)品和由南玻、耀皮生產(chǎn)的離線Low-E產(chǎn)品已經(jīng)在實(shí)際應(yīng)用中實(shí)現(xiàn)了良好的節(jié)能效果。隨著可持續(xù)發(fā)展觀念和建筑節(jié)能意識(shí)的逐步深入，高性能的中空玻璃產(chǎn)品必將得到不斷的發(fā)展和擁有更加廣闊的市場(chǎng)前景。
與【】相關(guān)熱點(diǎn)資訊:
【了解更多 “” 相關(guān)信息請(qǐng)?jiān)L問(wèn)
幕墻專(zhuān)區(qū) 】
上一頁(yè)1234下一頁(yè)
