單層綱索點支式玻璃幕墻

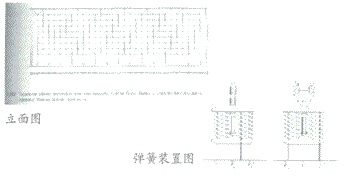

Ⅱ 德國柏林Esplanade大酒店采用的單層索網點支式玻璃幕墻是由60×20米的鋼索正交組成，分格為2m×2m，采用了彈簧拉力裝置，施加的拉力保持不變，即使在風荷載作用下，拉索的受力也幾乎不變，全靠彈簧裝置施加拉力，這樣使得單層網索結構的各部份組成更加緊密，達到最佳的設計效果。建筑師：Murphy/Jahn，工程師 ：Wemer Sobek Ingenieure。

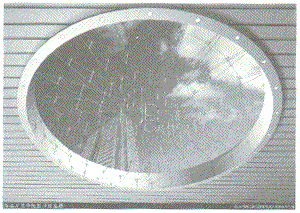

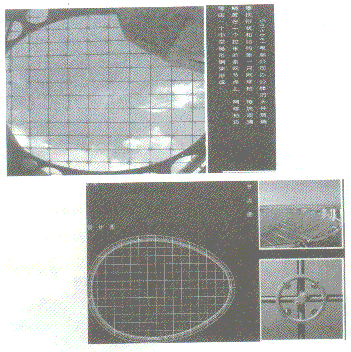

Ⅲ Gniebel辦公大樓的正廳采用了打孔的單層網索點支式玻璃屋頂，橢園形結構使人聯想起網球拍。建筑師：Daufmann，工程師：Glasbau Seele。


Ⅳ、其它：

　
浙江萬里學院圖書信息樓玻璃屋頂效果圖

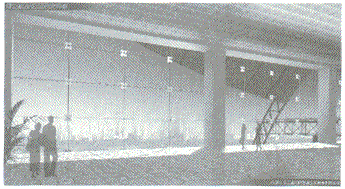

　 中國現代農業博覽會展中心玻璃幕墻效果圖

　 德國柏林聯邦涉外辦事處大樓(1999年)
