顏色
均勻性
陽光控制鍍膜玻璃的顏色均勻性，采用CIELAB均勻色空間的色差Δ
ab*
來表示，單位CIELAB。 陽光控制鍍膜玻璃的反射色色差優等品不得大于2.5 CIELAB，合格品不得大于3.0 CIELAB。
6．
耐磨性
陽光控制鍍膜玻璃的
耐磨性，按GB116146.6進行試驗，試驗前后
可見光透射比平均值的差值的絕對值不應大于4%。
1．
耐酸性
陽光控制鍍膜玻璃的耐磨性，按GB116146.7進行試驗;試驗前后
可見光透射比平均值的差值的絕對值不應大于4%； 并且膜層不能有明顯的變化。
2．耐堿性
陽光控制鍍膜玻璃的耐堿性，按GB116146.8進行試驗;試驗前后可見光透射比平均值的差值的絕對值不應大于4%；并且膜層不能有明顯的變化。
9．超過本章的其它要求，由供需雙方協商解決。
陽光控制鍍膜玻璃是在透明玻璃上鍍1~3層適當厚度的膜層，鍍膜玻璃的
透射率、
反射率即發生顯著變化，鍍膜玻璃的可見光及
太陽輻射能的透射率降低，反射率升高，此種鍍膜玻璃稱之為陽光控制鍍膜玻璃或
太陽能控制鍍膜玻璃，又稱為熱

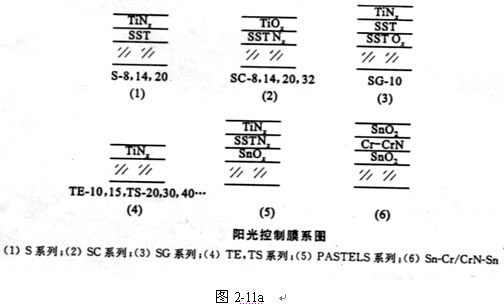

反射玻璃，其膜系的結構示意圖如圖2-11a所示。
現對具有Sn、Cr、Sn三個靶的
生產線所制得的陽光控制鍍膜玻璃其各層膜的特性加以闡述，鍍膜玻璃生產時，第一、二、三層膜層是順序鍍膜的，從各層不同厚度膜層的陽光控制鍍膜玻璃的測定結果得知，中間一層Cr-CrN混合物膜，對陽光控制鍍膜玻璃的透射率、反射率起主導作用，它是膜系的主功能層，為了敘述方便，先闡述Cr-CrN膜層。由2
-11a陽光控制膜系圖 (6)可知，中間一層是Cr-CrN混合膜，對不同厚度的Cr-CrN膜樣品，分別測定
濺射電工率與透射率、反射率、表面電阻的關系，如圖2-11b、圖2-11c、圖2-11d所示。

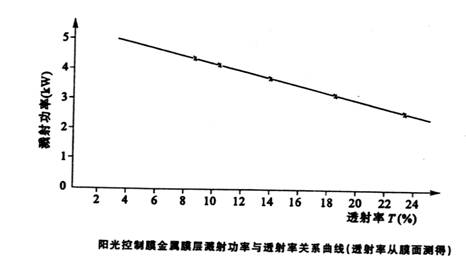

圖2-11b

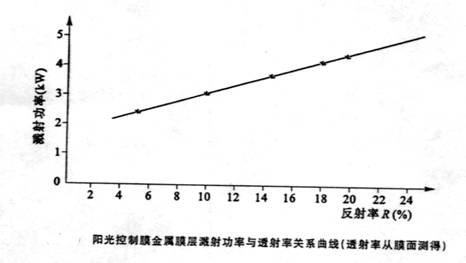

圖2-11c

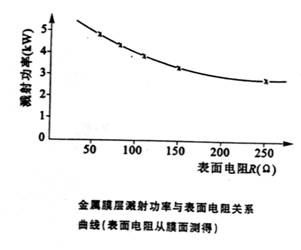

圖2-11d
上一頁123下一頁
