建筑幕墻玻璃肋板節點設計探討

    3.解決辦法的探討
    3.1建立計算公式
    正如上節破壞原因分析所指出的，a型和b型節點的破壞原因最終歸結為設計規范本身沒有對它提出承載力驗算的要求，因此徹底解決這個問題的辦法是首先建立該節點的承載力設計計算公式。

    3.1.1  a型支座的節點驗算公式

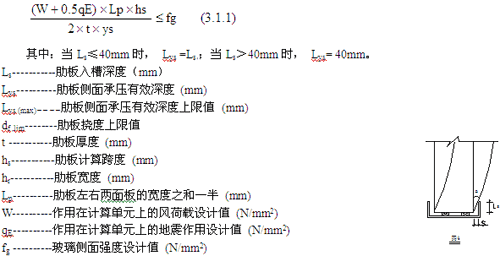

    本文作者根據多年從事建筑幕墻物理試驗的大量數據經驗基礎上，結合相關標準規范的要求，對a型的支座節點驗算提出了一套計算公式。


注：(見圖4)

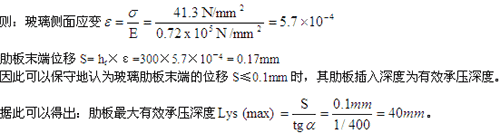

    Lys取值的理論分析：假設當肋板撓度達到最大限值1/200時，玻璃側面應力б達到鋼化玻璃側面強度設計值。令t ≥20mm，hr＝300mm。


    3.1.2  b型支座的節點驗算公式

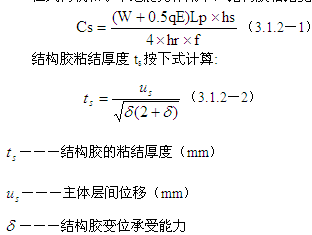

    在風荷載和水平地震力作用下，結構膠粘結寬度Cs按下式計算:


    3.2計算分析
    3.2.1  a型節點
    以幕墻面板寬度1500mm，風荷設計值5KPa，肋板承壓有效深度40mm為例，引用本文提出的公式（3.3.1）進行計算，來分析肋板厚度與肋板允許最大跨度之間的關系，得表2結果。


    3.2.2  b型節點
   以幕墻面板寬度1500mm，肋板跨度3000mm，肋板寬度300mm，層間位移1/550（框架結構），結構膠25%的變位承受能力為例，引用提出的公式(3.1.2)進行計算，來分析水平設計荷載與硅酮結構膠計算寬度、厚度的關系，得表3結果。
