（2）對干燥劑的要求
A初始吸附能力低；
B剩余吸附能力強(qiáng)
C僅對水分子進(jìn)行吸附；
D隊于特殊
密封劑，要求吸附有機(jī)揮發(fā)物。
（3）干燥劑的使用要求
A選擇合適的粒度及
硬度；
B使用干燥劑的環(huán)境要干燥；
C干燥開啟包裝后妥善保存，裸露的分子篩要盡快使用（一般在24h以內(nèi)）；
5、中空玻璃使用壽命探討
無論那一種中空玻璃，關(guān)鍵技術(shù)是耐久地隔絕濕氣滲透。玻璃及金屬隔條具有不
透氣性，濕氣只能是透過密封膠層滲透。所以密封膠的選擇、控制和結(jié)構(gòu)的確定顯得較為重要。此外，單元件的透水量還同使用條件有關(guān)，如：安裝條件、使用環(huán)境和維護(hù)水平等。
中空玻璃安裝在建筑外墻上，將承受振動、
風(fēng)壓、日照、雨雪、高低溫度及大氣壓力的交變循環(huán)作用，必然拉動單元件膠粘
接縫位移，增大產(chǎn)品內(nèi)空間氣壓同大氣的壓差，加速濕氣的滲透，據(jù)報道溫差每波動10℃
接縫滲透率大約增加一倍；接縫膠層還要經(jīng)受日光、風(fēng)雨、冰雪、鹽霧及清洗劑等
腐蝕介質(zhì)的侵蝕，促使密封膠層逐漸
老化，
力學(xué)性能下降，出現(xiàn)軟化，
龜裂、
粉化裂紋甚至
脫膠；密封制造質(zhì)量如果存在缺膠、氣孔，夾雜等缺陷時，也會引起產(chǎn)品功能的過早喪失。
盡管目前采用的產(chǎn)品結(jié)構(gòu)形式和密封選材已較成熟，采用的一道
丁基密封膠和二道聚硫膠可滿足生產(chǎn)和使用要求，但從單元件
滲水機(jī)制分析，還有值得探討的問題，特別是
隱框幕墻用中空玻璃，從安全考慮采用
硅酮密封膠粘結(jié)制造，更應(yīng)注意結(jié)構(gòu)和選材問題。有效控制這些因素可延長產(chǎn)品的功能壽命。
1、 濕氣滲透路徑
中空玻璃是由玻璃、金屬隔條、接插角（內(nèi)填充干燥吸收劑）、一道密封膠和二道密封膠構(gòu)成，濕氣透過膠層進(jìn)入內(nèi)空間的滲透路徑，只能是沿周邊膠粘密封接縫和密封薄弱的四個接插角。
2、 接縫及插角

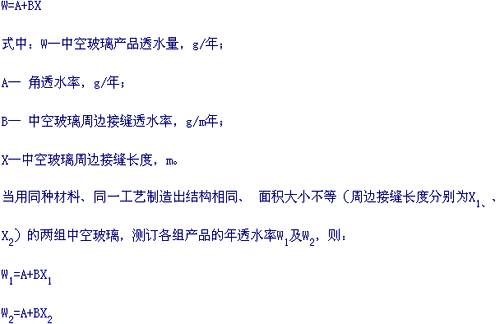

透過率（A）僅決定于接角數(shù)量和形式，與產(chǎn)品面積無關(guān)，膠接縫透水率（B）決定于密封膠的透水率及產(chǎn)品面積，即接縫長度（X）；單元件透水量為兩路徑透量的總和：
由此，可按下式計算出該結(jié)構(gòu)中空玻璃的角透水率（A）和周邊接縫透水率（B）即：
3、現(xiàn)行中空玻璃濕氣滲透量及單元件使用壽命估算
濕氣滲透進(jìn)入中空玻璃將引起質(zhì)量的增加，通過測定單元件透水增量，可判定產(chǎn)品濕氣滲透量，按照前述原理，對插角組框、丁基和聚硫膠密封膠的標(biāo)準(zhǔn)試件（35cm5×50cm），進(jìn)行試驗室加速條件實驗和1m×1m試件大氣曝曬試驗（2），，測定及估算結(jié)果見表1

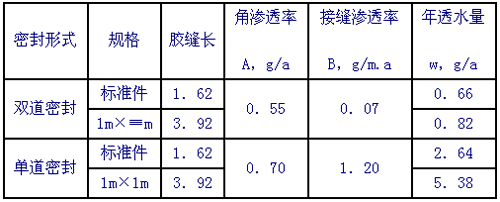

表1接插角組框中空玻璃透水量
上一頁1234下一頁
