（2）單元板塊尺寸較大，給加工、組裝帶來了一定的難度。
A、單元板塊的加工是首先要解決的問題之一。由于當時我公司還未引進新
設備KELT數據
加工中心，還不能進行高
精度組合加工。為了確保加工精度必須制定出合理可行的加工工藝，主工內容如下：（a）
鋸切下料，采用
數控切割鋸下料：（b）
鉆孔，采用做定尺桿配合鉆胎鉆孔的方法加工橫、豎料連接定位孔；（c）
壓板孔，使用專用基金沖具進行沖切；（d）橫料，角
鋸床去鋸口，
沖床沖連接孔；（e）其他孔，采用仿形銑銑孔。

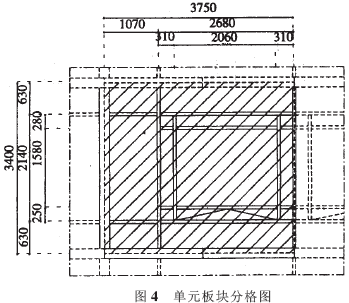

B、單元板塊的組裝見圖4。首先確定合理的組裝精度，其次為保證組裝精度我們采取了如下措施：（a）組裝過程做定位擋尺，從內向外層控制；（b）制作專用組裝平臺；（c）加工標準墊木用于裝玻璃時
墊板塊；（d）嚴格控制中空玻璃厚度尺寸公差，以避免裝飾扣蓋出現
平面階差。
C單元板塊的安裝：（a）單元板塊玻璃幕墻采用自下而上，從左至右的安裝方式；（b）在建設物
主體結構頂部安裝

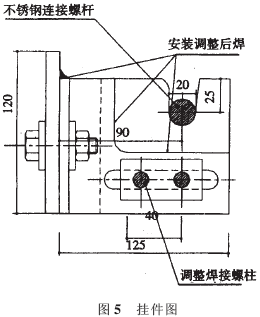

吊裝運行軌道，以保證施工方案的順利實施；（c）板塊掛件的安裝精度是關系到單元板塊能否順利安裝到位的關鍵，必須保證
銷軸接觸點的正確理論位置（見圖5）。
4、
幕墻性能實驗
幕墻性能測試是幕墻設計、材料、工藝的綜合檢驗，具有極重要的意義。為此，我們制作了與工程實際情況一致的實驗板塊，送國家建筑工程質量監督檢驗中心進行檢驗。
（1）檢驗結果
空氣氣性，
固定部分，單位縫長，每小時滲透兩為0.01m3/(h*m);開啟部分，單位縫長，每小時滲透量小于0.1m3/(h*m)。
雨水
滲透性：固定部分保持未發生滲透的最高水壓2.5KPa；開啟部分保持未發生滲透的最高水壓為0.5kPa。
風壓變形性：
變形結果為正壓2.7kPa,(L/360)負壓-2.6kPa；安全檢驗結果為正壓5.0kPa，（3s陣風風壓）負壓-5.0kPa。
（2）檢驗結論
空氣滲透性：開啟部分分屬國標GB/T15225-94第1級；固定部分屬國標GB/t15225-94第1級。
雨水滲透性：開啟部分屬國標GB/T15225-94第1級；固定部分屬國標GB/T15225-94第1級。
風壓變形性：屬國標GB/T15225-94第1級。
