1、玻璃
采光頂結構的定義
(1)屋蓋(roofsystem)根據《建筑結構設計術語和符號標準》(GB／T50083—97)定義如下：在房屋頂部，用以承受各種屋面作用的屋面板、屋面梁或屋架及支撐系統組成的部件或以拱、網架、薄殼和懸索等大跨空間構件與支承邊緣構件所組成的部件的總稱。
(2)屋面板(roofplate；roofboard；roofslab)定義如下：直接承受屋面
荷載的面板。
(3)
玻璃采光頂定義如下：屋面板為玻璃的屋蓋。
若以面板對地面傾角來分：幕墻指對地面傾角在75度-105度(90度±15度)范圍內的墻體；豎直的為一般幕墻，其它為斜幕墻(內傾為75度—90度，外傾為90度-105度)。在90度±15度范圍外均為屋蓋。
建筑玻璃采光頂是屋面板為硅酸鹽系玻璃的屋蓋；
(4)玻璃雨篷是非封閉式建筑玻璃采光頂；玻璃屋頂是封閉式建筑玻璃采光頂；玻璃采光頂承受的荷載包括自重、
風荷載、活荷載、
雪荷載。還應考慮非對稱荷載的作用和效應；必要時還需考慮冰荷載、積雪荷載、積水荷載的作用和效應；
此外還需考慮地震、溫度變化、地基變形等作用。風荷載是垂直作用于采光頂表面，自重、活荷載、雪荷載及其它荷載是采光頂水平投影面的荷載，荷載作用方向和分布是不同的，不能簡單的將計算結果相加，而必須轉換成同一作用方向與同一種分布的計算值后相加。當屋面平行地面且坡度較小時，風荷載往往不是主要的，承重荷載是主要的；而在其它工況，風荷載與重力荷載大多數都是同一數量級，而建筑
玻璃幕墻的風荷載往往是主要的，這是建筑玻璃采光頂和建筑玻璃幕墻的重大區別，這就決定了兩者結構的區別，一般來說，建筑玻璃采光頂結構比建筑玻璃幕墻結構更為復雜、種類更多，建筑玻璃采光頂結構應歸屬建筑屋蓋系統，不宜歸屬
建筑幕墻系統。玻璃采光頂?shù)脑O計荷載
(1)自重。包括玻璃桿件、
連接件、附件等自重，自重是按構件實際長度均勻分布的垂直作用于水平面的荷載，當缺乏資料時，可采用下列預估參數：
當采用單層玻璃時：400N/m2。
當采用中空、
夾層玻璃時：500N/m2。

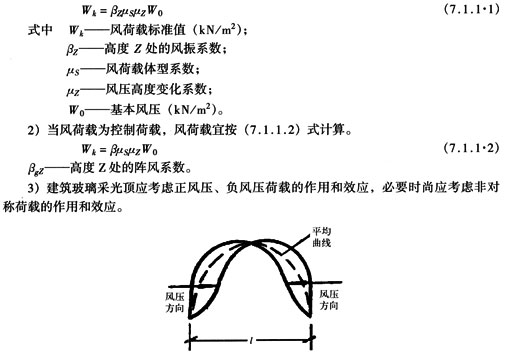

(2)風荷載是垂直作用于采光頂表面的荷載，按下述公式計算：
1)當重力荷載為控制荷載，風荷載宜按(7．1．1．1)式計算；
(3)雪荷載是指采光頂水平投影面上的雪荷載，按GB50009的規定設計。其中第6．2．2條：設計建筑結構及屋面的承重構件時，可按下列規定采用積雪的分布情況：
①屋面板和檁條按積雪不均勻分布的最不利情況采用；
②屋架和拱殼可分別按積雪全跨均勻分布情況、不均勻分布的情況和半跨的均勻分布的情況采用；
③框架和柱可按積雪全跨的均勻分布情況采用。
④其他屋面形式
對規范典型屋面圖形以外的情況，設計人員可根據上述說明推斷酌定。
(4)活荷載是指采光頂水平投影面上的活荷載，按GB50009的規定。房屋建筑的屋面；其水平投影面上的屋面均布活荷載，應按表1采用。屋面均布活荷載，不應與雪荷載同時組合。
表1 屋面均布活荷載
注：1)不上人的層面，當施工或維修荷載較大時．應按實際情況采用；對不同結構應按有關設計規范的規定，將
標準值作0．2kN/m2的增減。
