[摘 要]介紹新金橋大廈高層、大面積單元懸掛式
玻璃幕墻的安裝施工技術及質量保證措施。
[關鍵詞]
高層建筑裝修工程單元懸掛玻璃幕墻安裝方法勞動組織預防措施。
1、工程概況
新金橋大廈位于上海浦東金橋出口加工區新金橋路17號，為加工區標志性建筑，大廈主樓40層，總高214.5m，內筒為
混凝土結構，外框為
鋼結構，主樓1-23層之間的樓層為中字筒體，23層以上的樓層為米字形(即正方體與梭錐體結合)的八梭斜錐正體，四角柱從23層起以9.8度的角度傾斜延伸至214.5m高，匯集成尖頂_大廈外墻裝修為寶石藍色的單元懸掛式玻璃幕墻，總面積為24200平方米，單元懸掛式玻璃幕墻是目前國際上發展的最新體系，尤適用于高層建筑，在我國也
是近年開始使用的。
2、單元懸掛式玻璃幕墻的結構特點
2.1、單元懸掛式玻璃幕墻體系，也稱魚鱗片懸式幕墻體系，其幕墻大面是由各幕墻單元組合而成，猶如魚鱗片疊合。
2.2、幕墻單元在專業加工廠組合成形，現場安裝組成幕墻，安裝時每單元以一點與支架基礎固接，單元周邊以搭接、插接方式拼合，上下相扣，首尾相銜，保證幕墻單元在各種情況下的穩定。

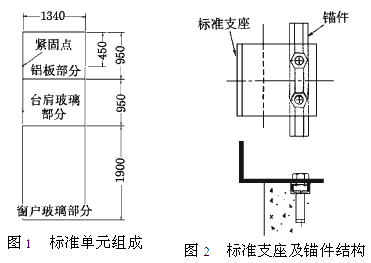

2.3、標準單元的組成見圖1。
2.4、標準支座及錨件結構見圖2。
3、單元懸掛式玻璃幕墻的安裝方法
3.1、測量控制及支架安裝
(1)、本工程采用經緯儀按照立體控制、平面調整、樓外側控的側量方案進行控制，根據主樓結構特點及建筑物外沿施工誤差，選定23層作為基誰層，5層和36層作為次基準層建立測量立面，安裝角邊支架。
(2)、以基準層和次基準層的角邊支架為基準，安裝其他樓層的角邊支架，以同樓層角邊支架為基準，安裝平面支架。
(3)、以角邊支架為基準，進行交叉檢驗，作平面調整。在幕墻單元安裝過程中，同時進行樓外測控及調整，測量調工作應定點、定時、定環境進行。
3.2、立面幕墻單元體安裝
(1)采用2t運行式電動葫蘆起升安裝幕墻單元體，運行軌道固定在相應上部樓層的幕墻支架基礎上。
(2)安裝時從下而上，在樓內逐平面層進行幕墻單元體的操作施工，逆時針進行。
(3)安裝時，盡可能保證同平面層幕墻單元的周圈封閉，否則應采取保護措施。
3.3、高層斜面幕墻單元體安裝
(1)本工程23層以上的樓層為八梭斜錐正體，其斜面幕墻單元體的安裝，是本工程幕墻安裝難點之一。
(2)采用2t運行式電動葫蘆，先在30層.36層支架基礎布設軌道(包括斜面部分)，形成環狀封閉。
(3)安裝斜面幕墻單元體時，巧用運行式電動葫蘆吊索“擺角”9.8度進行。擺角工作時，電動葫蘆應掛設滑索安全繩等安全保護措施，斜面幕墻單元轉角部位需外出安裝部分，采用安全吊籠進行安裝。
