三個區格，板跨中均有X、Y兩個方向彎矩，中肋支承線支座處有支座彎矩，支座彎矩起控制作用，因此只需驗算支座彎矩效應，如果三個區格等跨，就可用查出的相鄰兩跨固端彎矩系數平衡后等到的支座彎矩系數求支座彎矩；如果不等跨就要先分別求出固端彎矩再平衡求出支座彎矩。

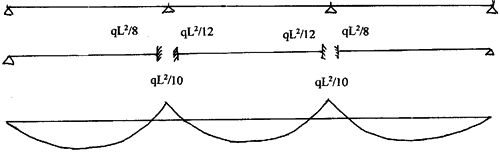

下面以用彎矩分配法求三跨梁支座彎矩的過程，來說明怎樣查取固端彎矩系數，以及用彎矩分配法求出的支座彎矩。
C． 十字形加肋，兩根互相垂直的肋將板劃分為四個區格，四個區格都可取兩鄰邊簡支（位于周邊）、兩鄰邊固定（位于中肋支承線）計算簡圖。
四個區格，板跨中均有X、Y兩個方向的彎矩，每個區格兩邊中肋支承線支承處均有支座彎矩，兩支座彎距中有一個大值，起控制作用，驗算時查取相鄰兩跨固端彎矩系數進行平衡，求出支座彎矩系數，取其中一個大值進行驗算；如果不等跨就要先分別求出固端彎矩再平衡求出支座彎矩。
D． 井字形加肋，兩根豎肋和兩根橫肋交義將板劃分的9個區格，四角四個區格取兩鄰簡支（位于周邊）、
兩鄰邊固定（位于中肋支承線）計算簡圖；位于每邊中部的區格取一邊簡支（位于周邊）、三邊固定（位于中肋支承線）計算簡圖；當中一個區格取四邊固定（四邊位于中肋支承線）計算簡圖。
驗算取兩鄰邊固定、兩鄰簡支區格與一邊簡支、三邊固定區格共同支座處的支座彎矩或一邊簡支、三邊固定區格與四邊固定區格共同支座處的支座彎矩，在12個支座彎矩中一個大值為控制
截面。驗算時查取相鄰兩跨固端彎矩系數進行平衡，求出支座彎矩系數，取12個支座彎矩系數中一個大值進行驗算；如果不等跨就要先分別求出固端彎矩再平衡求出支座彎矩。
從以上分析可以看出，劃分區格僅為取計算簡圖，用來查取座固端彎矩系數。查出肋兩側相鄰區格的固端彎矩系數后，當等跨時，對固端彎矩系數進行平衡，求出支座彎矩系數后計算支座彎矩；當不等跨時可近似用固端彎矩系數求出各區格板固端彎矩，平衡后即為支座彎矩。還要指出上述不同區格的劃分僅為各種不支承條件區格的計算簡圖，它是一塊整板的組成部份。如果為一個單塊板只能是四邊簡支板，ALPOLIC板所謂“四邊固定板”僅是井字加肋板當中一區格計算簡圖，表中所列系數只是這塊板的固端彎矩系數，它要和相鄰的三邊固定、一邊簡支區格（兩鄰邊固定，兩鄰簡支區格）的固端彎矩系數平衡后求出支座彎矩系數，再進行支座彎矩計算。還要指出ALPOLIC板資料中所稱一邊固定，三邊自由板，典型情況是
隱框幕墻結構裝配組件在
轉角處，在
附框一側用
玻璃挑出的懸臂部份的計算簡圖。
我們對金屬板的計算要用結構力學原理去理解，正確運用《建筑結構靜力手冊》（規范數表引自該手冊）規定的計算原則和方法進行計算才能得出正確的結果，如果隨便按自己從文字上的理解去進行計算，就會出現錯誤。《建筑結構靜力計算手冊》數表是用彈性薄板小撓度理論編制的，在用《建筑結構靜力計算手冊》數表計算時，要區分小撓度板與大撓度板，當計算大撓度板時，還要對計算結果進行折減，才能得出與實際效應相近的結果。
