3、單索結構玻璃幕墻的施工要點
3.1對鋼索的要求
由于索
結構玻璃幕墻有結構外露的特點，在索的選型、制作與加工過程中在確保索受力性能的基礎上還要考慮其外形、
防腐，表面美觀等因素，所以在索的制作過程中要有嚴格的加工工藝控制。
A、索結構玻璃幕墻所使用的鋼索的工作狀態是處于持續永久受力狀態，為保證鋼索穩定工作性能，對每條鋼索在使用前都必須進行預張拉處理目的是消除索內非
彈性變形因素，使其在工作狀態中
應力與應變呈線性關系，在
彈性變形狀態下工作。

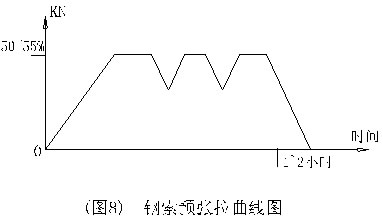

預張拉的拉力取用鋼索破斷力的50%，經3次反復張拉歷時1.5h（如圖3）。
B、鋼索的下料長度是否精確對索的施工安裝和
預應力形成有很大的影響，經實踐證明采用
拉應力狀態下料對保證下料尺寸
精度有很大的幫助，也就在下料前對鋼索施加一定的軸向拉應力使鋼索拉直后進行
切割，下料時必須注意經預張拉處理后的索才可以按圖紙尺寸要求長度下料，同時注意在同一工程使用的同一直徑索在進行拉應力狀態下料時，拉力應保持一致。
3.2施工前的試驗與檢測
索結構
玻璃幕墻的性能指標是由結構構造和材料性能，安裝精度等多方面因素所決定的，所以在施工前應按實際使用的材料及安裝方案進行各項性能的檢測，確保達到設計要求。
對索結構幕墻必須進行檢測與試驗：A
幕墻性能檢測：抗
風壓性能、
水密性、
氣密性、地震位移。B索結構承載靜力試驗（按設計值的1.5倍）。C鋼索破斷力試驗：索套管接頭壓制后進行破斷力試驗。D結構與玻璃連接機構的
承載力試驗。G材料的化學分析、物理性能試驗。
3.3施加預應力
單層懸索體系的
撓度和預應力成正比，為確保幕墻的性能在幕墻受最大
荷載時撓度不易大于L/50，這就決定了其鋼索的預應力值較雙層懸索體系的預應力大很多，預應力越大施工中預應力施加的難度就越大，因此在設計時就應考慮到施工順序和預應力施加方案。施工人員嚴格按規定的步驟進行施工，防止出現由于施加預應力強起的
支承結構嚴重超載的現象。
我們根據深圳市市民中心大型
平面索網采光天棚（50m×32m）的施工經驗和廣州國際會展中心、寧波機場幾十項索結構點支式玻璃的方案，結合
哈爾濱國際會展體育中心單索結構玻璃幕墻的1：1單元靜力荷載試驗結果制定單索結構玻璃幕墻的索內預應力施加方案預應力分三個階段進行施加。(如圖4)
（1）在進行索預應力張拉前先將堅向索布設到位，采用專用工裝將索拉直，并使用有拉力
傳感器的液壓千斤頂進行第一級張拉（施加預應力（按最終預應力值的20%）。順序是從中部向兩端逐條張拉。當全部豎向索的第一級張拉完成后安裝機橫向索并逐要進行第一級張拉到位，此后對索的分布尺寸進行一次復合測量，將中部鎖緊機構按尺寸安裝到位（只進行初始連接不鎖緊）。
