中空玻璃丁基/硅酮密封膠溶解、溶脹的根源(二)

來源:建筑門窗配套件委員會(huì)專家組專家 　作者:武慶民　鐘志紅 　日期:2006-5-19 　頁面功能 【字體：大 中 小】【打印】【投稿】【評(píng)論】

（二）丁基膠/硅酮膠/玻璃膠相容性試驗(yàn)結(jié)果與討論
（1） 丁基膠/硅酮膠相容性
　　國內(nèi)某品牌丁基膠、國外某品牌丁基膠及華亞130型丁基膠分別與國內(nèi)某品牌硅酮膠、國外某品牌硅酮膠及華亞Ⅱ型硅酮中空玻璃密封膠做交叉相容性試驗(yàn)，硅酮膠厚度均設(shè)計(jì)為3mm，試件經(jīng)室溫30天放置及90℃/168h熱處理，分別檢測(cè)丁基膠的溶解及硅酮膠的溶脹狀況，試驗(yàn)結(jié)果見表（四）。
可見，所采用的國內(nèi)外丁基膠和國內(nèi)外硅酮膠在室溫30天放置及90℃/168h熱處理后，均未出現(xiàn)丁基膠溶解及硅酮膠的溶脹現(xiàn)象，說明所采用的丁基膠和硅酮膠是完全相容的。

（2）丁基膠/玻璃膠的相容性
　　丁基膠分別采用國內(nèi)某品牌丁基膠、國外某品牌丁基膠及華亞130型丁基膠，硅酮膠厚度設(shè)計(jì)為0mm，即不施涂硅酮膠，而是在丁基膠上直接施涂市售的含礦物油的玻璃膠3mm，檢測(cè)室溫放置玻璃膠與丁基膠的相容性。試驗(yàn)結(jié)果見表（五）。

　　可見，采用含礦物油的玻璃膠與國、內(nèi)外丁基膠直接相接觸，在極短的時(shí)間內(nèi)（小于2h）均出現(xiàn)了丁基膠溶解現(xiàn)象。
（3） 丁基膠/硅酮膠/玻璃膠的相容性
①  玻璃膠厚度對(duì)丁基膠/硅酮膠/玻璃膠相容性的影響

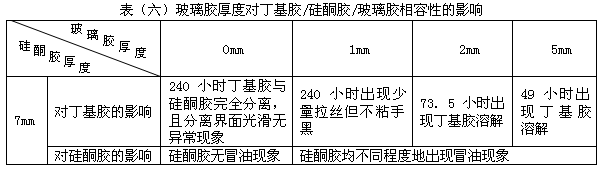

在此丁基膠/硅酮膠/玻璃膠相容性中，丁基膠采用華亞130型丁基中空玻璃密封膠，厚度均為6mm；硅酮膠采用華亞Ⅱ型中空玻璃密封膠，厚度為7mm；玻璃膠采用市售的含礦物油的玻璃膠，厚度設(shè)計(jì)為0mm、1mm、2mm和5mm，試件室溫放置，每間隔適當(dāng)小時(shí)后，從硅酮中空玻璃密封膠邊部慢慢地與丁基膠分離，觀察分離部位丁基膠的溶解情況，指觸有無明顯物質(zhì)粘黑手上，同時(shí)觀察硅酮膠有無異常。試驗(yàn)結(jié)果見表（六）及圖（五～七）。

　　從表（六）可見，硅酮膠厚度一定時(shí)，隨著涂敷的玻璃膠厚度增加，相應(yīng)地玻璃膠內(nèi)的礦物油總量增加，因而有更多的礦物油通過硅酮膠進(jìn)入丁基膠而使丁基膠溶解，因此丁基膠出現(xiàn)溶解現(xiàn)象的時(shí)間減短，亦即丁基膠越快出現(xiàn)溶解。同時(shí)，與玻璃膠接觸的硅酮膠都不同程度地有冒油現(xiàn)象，即硅酮膠被玻璃膠內(nèi)的礦物油溶脹了。當(dāng)硅酮膠上不涂敷玻璃膠時(shí)，則丁基膠與硅酮膠均未出現(xiàn)異常現(xiàn)象。

下一篇：十年磨一劍——記杭州之江榮獲“中國名牌”

[本文共有 3 頁，當(dāng)前是第 2 頁] [1] [2] [3]

更多相關(guān)新聞
