玻璃幕墻安全性能檢測評估技術

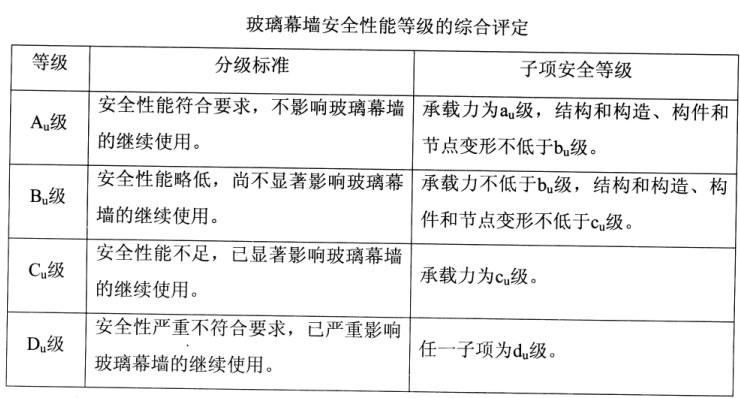

    4. 玻璃幕墻安全性能等級的綜合評定

    ● 玻璃幕墻評估報告主要內容應包括:
    1. 典型分格、構造圖;

    2. 技術資料檢查結果;

    3. 材料性能檢測結果;

    4. 結構和構造檢測結果:

    5. 結構承載力驗算結果:



    方法介紹：

    玻璃應力測試方法  GB/T18144-2000
    A.1.1  本方法適用于熱增強處理的半鋼化玻璃、鋼化玻璃的表面盈利檢驗。

    A.1.2  玻璃表面應力測定點，按下列方法確定：

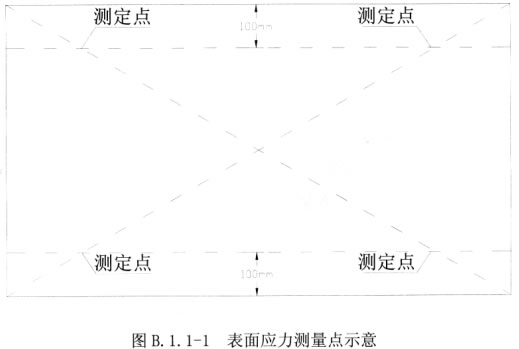

        1. 在距長邊100mm的距離處，引平行于長邊的兩條平行線，并對角線相交四點處，即為測量點（圖B.1.1-1）

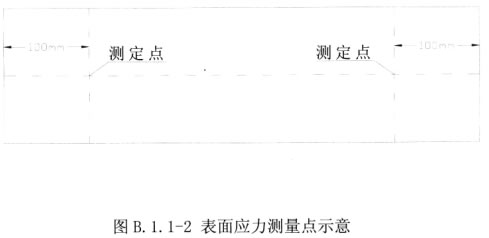

        2. 當玻璃短邊長不足300mm時，（圖B.1.1-2）,則在距短邊100mm的距離上引平行于短邊的兩條平行線于中心線相交的兩點以及幾何中心點，作為測量點。

        3. 對于已安裝到工程上的玻璃，其應力測點可由檢驗方于被檢驗方共同商定。

    A.1.3 測量玻璃表面應力，應按下列方法進行:

        1. 雙折射率法:

        1）在被測玻璃的錫擴散層的測點處滴上幾滴折射率油:

        2）將棱鏡放置在被測點處，調整光源燈泡的位置、反射鏡角度，使視場內出現明暗臺階圖形:

        3）用測微目鏡讀出臺階的高度d，精確到0.01mm:

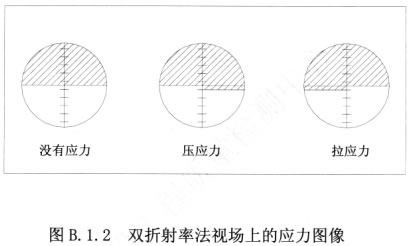

        4）壓應力或拉應力應由圖b.1.2確定；

        5）此時玻璃表面應力應按下式計算：

        2.  GASP角度法:

        1）在被測玻璃的錫擴散層的測點處滴上幾滴折射率油；

        2）將棱鏡放置在被測點處，調整光源、反射鏡角度，使視場內出現清晰的應力干涉條紋；

        3）旋轉分度器，使十字絲平行于干涉條紋，讀出角度θ，精確到0.1；

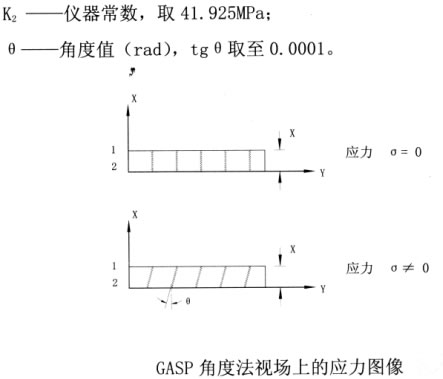

        4）此時玻璃表面應力應按下式計算:
