“鳥巢”膜結構施工 雙膜各有玄機

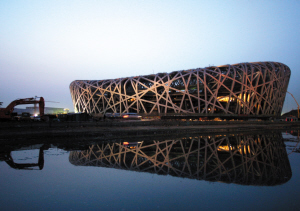

　　 場館名稱：國家體育場

　　建設地點：奧林匹克公園


　　建筑面積(萬平米)：25.8


　　座席數：91000


　　賽時功能：田徑、足球


　　賽后功能：將用于國際國內體育比賽和文化、


　　娛樂活動


　　開工時間：2003.12


　　據國家體育場(鳥巢)建設單位負責人介紹，現階段鳥巢頂部已經搭上了密密麻麻的腳手架，開始進行膜結構施工。膜結構位于鋼結構上弦下部20~30厘米處，只覆蓋彎曲段，把看臺遮住。



　　比水立方多“穿”層靜音膜


　　據介紹，鳥巢將共鋪設11萬平方米的ETFE膜和PTFE膜，面積超過了國家游泳中心(水立方)。



　　與水立方不同的是，鳥巢鋪的是兩層膜。外層是用來擋雨的ETFE膜，ETFE膜下12米的位置，將鋪設用于吸音的PTFE膜。鳥巢建設單位總經理譚曉春告訴記者，PTFE膜實際上是一層“隔音幕”，加上一些聲學技術的處理，能夠較好地解決噪音問題。據介紹，整個鋪膜工作將于今年下半年完成。



　　頂部雨水將流進隱藏槽


　　鳥巢頂棚上鋪設的ETFE膜有1000多塊，繃在鋼結構組成的空隙里，組成了1000多個小屋頂。如果下大雨，這些小屋頂的排水就成了問題。



　　國家體育場中方總設計師李興鋼告訴記者，設計人員想出讓這個龐大的鋼結構建筑物取巧排水的辦法。如果遇到大雨，膜結構上的積水將順著邊上的天溝，流到隱藏在鋼結構中的120個大水槽里。這時再利用已經安裝好的虹吸排水系統，讓雨水通過40多根預先藏到鋼梁里的雨水立管流進排水柱，再進入地下蓄水池過濾凈化后再次利用。雨洪利用系統年處理雨水能力為5萬立方米。



　　開閉幕式只能用冷煙火


　　據介紹，如果北京奧運會開閉幕式燃放禮花，因為膜的問題，將必須使用冷煙火。普通禮花燃燒的溫度在400攝氏度左右，即使落到膜上溫度有所降低，也會將膜融化。



　　冷煙火燃燒時的溫度只有270攝氏度，落在膜上也就100攝氏度左右，符合膜能扛住100多攝氏度的性能，保證膜不融化。



　　“鳥巢”開始膜結構施工 天才設想解決排水問題

　　記者日前從國家體育場(鳥巢)建設單位負責人處了解到，鳥巢頂部已經搭上了密密麻麻的腳手架，開始進行膜結構施工。膜結構位于鋼結構上弦下部20至30厘米處，只覆蓋彎曲段，把看臺遮住。



　　據介紹，鳥巢將共鋪設11萬平方米的ETFE膜和PTFE膜，面積超過了國家游泳中心(水立方)。與水立方不同的是，鳥巢鋪的是兩層膜。外層是用來擋雨的ETFE膜，ETFE膜下12米的位置，將鋪設用于吸音的PTFE膜。



　　鳥巢建設單位總經理譚曉春告訴記者，PTFE膜實際上是一層“隔音幕”，加上一些聲學技術的處理，能夠較好地解決噪音問題。整個鋪膜工作將于今年下半年完成。



　　鳥巢頂棚上鋪設的ETFE膜有1000多塊，繃在鋼結構組成的空隙里，組成了1000多個小屋頂。如果下大雨，這些小屋頂的排水就成了問題。國家體育場中方總設計師李興鋼告訴記者，設計人員想出讓這個龐大的鋼結構建筑物取巧排水的辦法。如果遇到大雨，膜結構上的積水將順著邊上的天溝，流到隱藏在鋼結構中的120個大水槽里，這時再利用已經安裝好的虹吸排水系統，讓雨水通過40多根預先藏到鋼梁里的雨水立管流進排水柱，再進入地下蓄水池過濾凈化后再次利用。
