光伏建筑遮陽技術探討
Technical Discussion of Photovoltaic Building Shading
黃擁軍 北京江河幕墻股份有限公司
[商要]
本文提出將光伏電池組件與建筑外遮陽的面板相結合，在滿足建筑遮陽功能的同時，利用太陽能進行光伏發電。由于建筑外遮陽不占用建筑面積，利用遮陽板發電基本上不影響建筑功能，遮陽面板的面積還可以很大，是未來光伏建筑一體化大面積推廣的主導方向。
[關鍵詞]：光伏建筑―體化光伏建筑遮陽
1.前言
1.1基本概念
a、光伏電池
太陽能電池是利用光電轉換原理使太陽的輻射光暹過半導體物質轉變?yōu)殡娔艿囊环N器件，這種光電轉唉過程通常叫做“光伏效應”，因此太陽能電池又稱為“光伏電池”。 商業化的光伏電池主要有單晶硅，多晶硅和非晶硅三種。三種光伏電池的性能比較如表

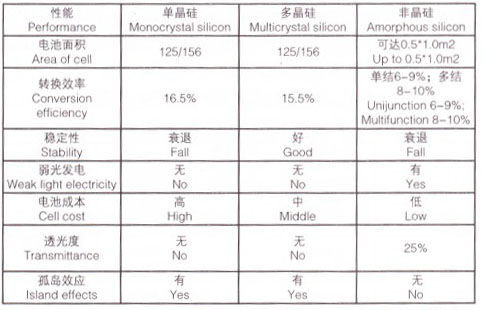

三種光伏電池的性能比較
光伏電池的開路電壓約為0.5V，達不到系統電壓的要求，一般將若干個光伏電池串聯成光伏組件使用。
b、光伏組件
光伏組件是將性能―致或相近的光伏電池按一定的排列串聯后封裝而成，是光伏發電系統的基本構成單元。為了達到系統所需的電壓和電流，還要將若干光伏組件并聯后形成光伏陣列使用。光伏組件―般應包括高通透面板，光伏電池，背襯板及接線盒等部分，根據背襯板的不同可分為玻璃板光伏組件、金屬板光伏組件和塑料板光伏組件等三種。
c、光伏發電系統
光伏發電系統是直接利用太陽能，通過光電轉換進行發電的系統，一般應包括發電和供電二個部分。也可分為獨立光伏發電系統和并網光伏發電系統二種。
獨立光伏發電系統就是光伏陣列將所發的直流電供給蓄電池，蓄電池直接向負載供給直流電的系統，由光伏陣列，蓄電池組，充放電控制器，負載等設備組成，這種系統的關鍵設備是蓄電池，蓄電池應具有自放電率低、使用壽命長、深放電能力強、充電效率高、少維護或免維護、工作溫度范圍寬、價格低廉等特性。對于―般的城市建筑，這種系統的負載主要是LED等直流用電設備。如圖1所示：

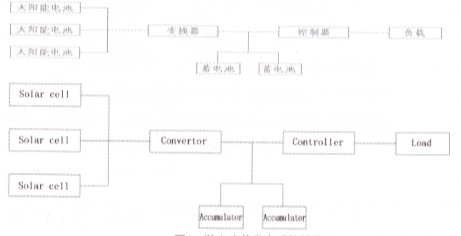

獨立光伏發電系統結構圖
并網光伏發電系統是光伏陣列將所發的直流電供給逆變器，逆變器直接給電網輸送交流電的系統。由光伏陣列，正弦波逆變器，控制器，雙向計量電度表等設備組成，這種系統的關鍵設備是正弦波逆變器，它應具有較高的效率，較高的可靠性，對直流輸入電壓有較寬的適應范圍，逆變電源輸出的正弦波失真度較小等特性。這種光伏發電系統是未來的主導方向。如圖2所示:

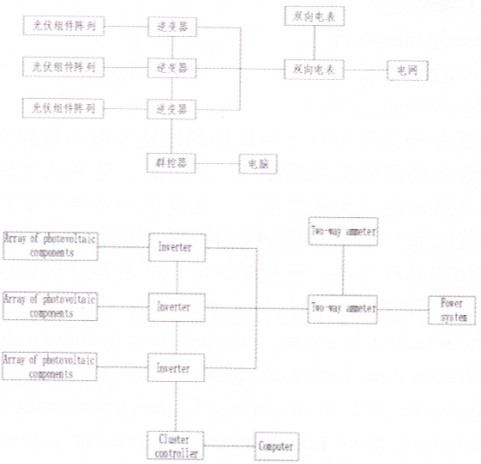

并網光伏發電系統結構圖
