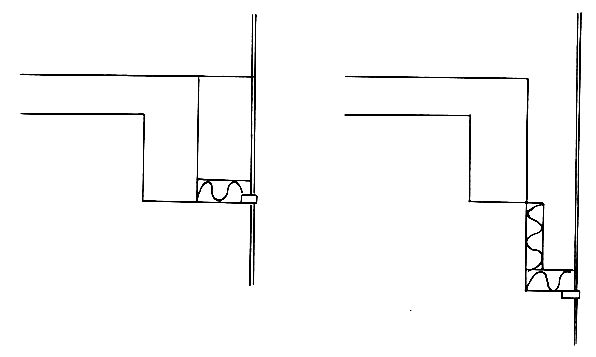

圖5 防火封堵
防火封堵可以阻止火向上一層蔓延（即圖2的竄火）。但對竄煙（圖1）、卷火（圖3~4）的問題還不能解決。根據調查，已建成采用幕墻的建筑大部份未設置80cm高防火裙墻，這是由于建筑師（業主）認為防火裙墻影響幕墻藝術效果，于是有人根據卷火直徑約為1.2m的原理，提出在樓層上設30cm高的踏腳線，在圈梁底向下設約500mm鹼檔火板，這樣加上圈梁(約400mm)高度，則總高度約為120cm，在踏腳線頂部和擋火板底部各用40mm厚
硅酸鋁（鈣）板（
耐火極限＞1h）封閉，在板與幕墻桿件（玻璃）間用防火
密封膠密封，達到防止?jié)鉄熒细Z，120cm高實體鹼板可防止卷火，即使卷火使120cm范圍內玻璃開裂再次進入幕墻與鹼
墻板之間，也被踏腳線頂部防火層擋住不能竄入上一層房間（圖6）。
圖6 防火
節點
二. 建筑幕墻（含裝飾性幕墻）用于不同類型主體結構的建筑設計防火的不同要求。
1.全部為墻面（僅墻面有
窗洞口）
墻面有規定的耐火極限，要在樓層部位及窗洞口進行防火封堵，達到防止火焰和高溫?zé)煔庠诮ㄖ䞍?nèi)部擴散的目的。
2.局部高度有墻面；
有墻面高度部分要在樓層部位及窗洞口進行防火封堵，無墻面高度部分要在襯板上設防火層（防火層
固定方法要保證防火層在火災中不會
脫落），隔墻與防火層間間隙進行防火封堵。
3. 全高無墻面
防火層要設在襯板上（防火層固定方法要保證防火層在火災中不會脫落）。要在樓層部位進行防火封堵，隔墻與防火層間間隙進行防火封堵。
三.各種類型幕墻防火設計的不同要求。
1.玻璃幕墻
窗下墻部分按圖6設防火層（
防火玻璃防火層），
窗間墻部分要在襯板上設防火層（防火層固定方法要保證防火層在火災中不會脫落），無墻面部分要在襯板上設防火層（防火層固定方法要保證防火層在火災中不會脫落）。隔墻與防火層間間隙設寬度不小于1.2m防火封堵。
2.
金屬面板幕墻，不可在面板上直接安裝防火層，防火層要設在襯板上（防火層固定方法要保證防火層在火災中不會脫落）。無墻面部分要在襯板上設防火層（防火層固定方法要保證防火層在火災中不會脫落），隔墻與防火層間間隙設寬度不小于1.2m防火封堵。
A.敞縫 防火層外表面上要設
防水層；
B.
填縫 防火層外表面上可不設防水層。
3.
石材（
陶板、
瓷板）幕墻，不可在面板上直接安裝防火層，防火層要設在襯板上（防火層固定方法要保證防火層在火災中不會脫落）。無墻面部分要在襯板上設防火層（防火層固定方法要保證防火層在火災中不會脫落），隔墻與防火層間間隙設寬度不小于1.2m防火封堵。
A.敞縫 防火層外表面上要設防水層；
B.填縫 防火層外表面上可不設防水層。
4.
人造板幕墻，不可在面板上直接安裝防火層，防火層要設在襯板上（防火層固定方法要保證防火層在火災中不會脫落）。無墻面部分要在襯板上設防火層（防火層固定方法
要保證防火層在火災中不會脫落），隔墻與防火層間間隙設寬度不小于1.2m防火封堵。
A.敞縫 防火層外表面上要設防水層；
B.填縫 防火層外表面上可不設防水層。
5.
全玻璃幕墻，窗下墻部分按圖6設防火玻璃防火層，隔墻與防火層間間隙設寬度不小于1.2m防火玻璃防火層。
6.
雙層幕墻，
熱通道每層（開間）不能竄通，窗下墻部分按圖6設防火層（防火玻璃防火層），每開間隔墻外設寬度不小于1.2m防火層（防火玻璃防火層）。
四. 建筑幕墻與消防給水和自動滅火系統同步建設。
五GB8624-2006《建筑材料及其制品燃燒性能分級》
燃燒性能等級
制品燃燒性能等級和其燃燒性能的對應關系在下列表格中列出：
表1是關于除鋪地材料以外的建筑制品的燃燒性能等級和其燃燒性能的對應關系；
燃燒性能為某一等級的制品被認為滿足低于該等級的任一等級的全部要求。
