摘要:點支式玻璃建筑單層索網體系是一種新型的柔性
支承結構體系，其受力特性在很大程度上依賴于所施加的
預應力。該文對新保利大廈二期幕墻工程的單層索網結構模型的動力特性進行試驗研究，提取了索網在分級預
應力下的前三階頻率，并與加玻璃后的情況進行了對比分析。試驗結果表明，結構的低階頻率與預應力的關系基本為近似線性關系，而高階的
非線性程度更明顯，玻璃對結構的
剛度有較大提高，試驗與
有限元計算結果比較吻合。
關鍵詞:點支式玻璃建筑;單層索網:動力特性;玻璃
點支式玻璃建筑單層索網體系是近年發展起來的一種新型的柔性支承結構體系，以其輕盈美觀、通透性好等優點得到廣泛的應用。單層索網體系屬于柔性張拉結構，具有較強的幾何非線性。但它施加預應力前沒有剛度，結構形狀也不確定，必須施加預應力后才能承受荷載，因此其受力特性在很大程度上依賴于所施加的預應力。目前針對該結構的理論和試驗研究滯后于工程實踐，國內的部分學者結合一些實際工程(主要是索析架)進行了一定的試驗研究，介紹了相關的施工工藝。但專門針對這類結構的試驗研究較少，在動力特性方面的研究更少。
本文對新保利大廈二期單層索網體系1:1a的結構模型進行了動力特性試驗，測定索網在三級預應力下的頻率，研究單層索網的頻率和預應力之間的關系，以及加玻璃后結構頻率的變化。
１．試驗?zāi)Ｐ团c試驗設備

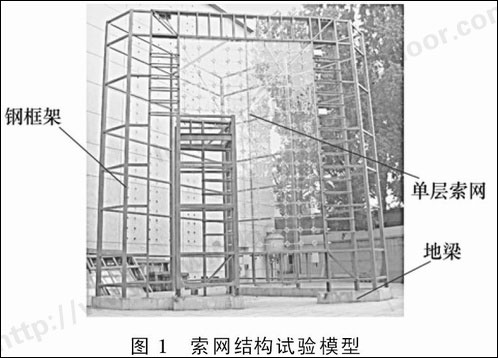

1. 1試驗?zāi)Ｐ?BR> 結合新保利大廈二期工程單層索網玻璃幕墻結構方案的設計，按照1: 10的比例在清華大學實驗室建成一輪廓尺寸為9m X6m單層索網的試驗?zāi)Ｐ�，如圖1所示。整個結構由支承鋼框架、索網和地梁等組成。

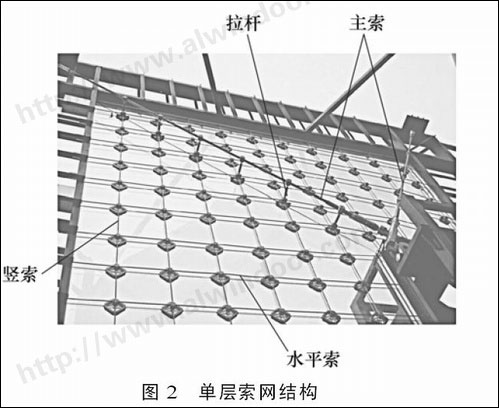

支承鋼框架高11.04m，由140mm X3mm和80mm X2.5mm方鋼管、25b槽鋼和50mm X4mm角鋼焊接而成。索網尺寸為8.6m X5.5m，是一個由兩根斜主索和通過不銹鋼拉桿與其相連的索網共同支承而形成的三折面體系，如圖2所示。

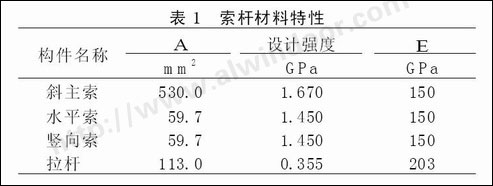

索網主要構件的材料屬性如表1所示。地梁采用混凝土整體澆注而成。
1.2 試驗設備
試驗中索的預應力采用BH R一型電阻應變荷重傳感器監測，動力試驗主要裝置為H P 3562A動態信號分析儀，B&K2635型電荷放大器，以及B & K 4366型壓電晶體加速度傳感器。
