點支式玻璃幕墻(含玻璃肋點式全玻璃幕墻)玻璃面板計算

　　【中國幕墻網 07月21日 編輯小靜】點支式玻璃幕墻(含玻璃肋點式全玻璃幕墻)玻璃面板計算，JGJ102-2003 規定：在垂直于幕墻平面的風荷載和地震作用下，四點支承玻璃面板的應力和撓度應符合下列規定：可按幾何非線性的有限元方法計算。規范也提供了簡單、易行且計算精度可滿足工程設計要求的計算方法，表811-1、表811-3 是對應于四角支承板的數據，而面板實際為點支承，面板周邊有外挑部分，設計時要考慮其有利影響（表811-2）。


　　A．先荷載組合再驗算應力：


　　抗震設計σ=[6m(w+0.5qE)b2/t2]η （823a）
　　θ=(wk+0.5 qEk)b4/Et4 其中b 取長邊上孔中距離 （823b）
　　非抗震設計σ=[6mwb2/t2]η （823c）
　　θ=wkb4/Et4 （823d）
　　df=(μwkb4/D) η≤b/60 （823e）
　　θ=wkb4/Et4 （823f）

　　B．先驗算各荷載應力再組合：


　　σwk=(6mwkb2/t2)η (823g)
　　σEk=(6mqEkb2/t2)η (823h)
　　σ=1.0σwk +0.5×1.3σEk≤fg (823i)
　　d f =[μwkb4/12（1-ν2)）η ≤1/60 (823j)
　　θ= wkb4/Et4 (撓度驗算、非抗震設計應力驗算) (823k)
　　θ=[(wk+0.5qEk)]b4/Et4 (抗震設計應力驗算) (823l)
　　式中： θ——參數;

　　σw σEk——分別為風荷載、地震作用下玻璃截面的最大應力設計值（N/mm2）；

　　w qE——分別為垂直于玻璃幕墻平面的風荷載、地震作用設計值（N/mm2）；

　　d f ——在風荷載標準值作用下撓度最大值（mm）；

　　wk qEk——分別為垂直于玻璃幕墻平面的風荷載、地震作用標準值（N/mm2）；

　　b——支承點間玻璃面板長邊邊長（mm）；

　　t——玻璃的厚度（mm）；

　　m——彎距系數，可由支承點間玻璃板短邊與長邊邊長之比a/b 按表823-1~2 采用；

　　μ——撓度系數，可由支承點間玻璃板短邊與長邊邊長之比a/b 按表823-3 采用；

　　η——折減系數，可由參數θ按表811 采用。

表823-1 四點支承玻璃板的彎矩系數m

　　JGJ102 條文說明第8.1.5 條實際點支承面板周邊有外挑部分，設計時允許考慮其有利影響。

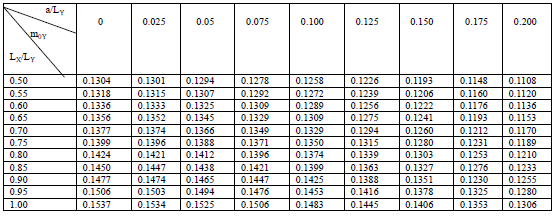

表823-2 彎距系數表

　　（設計時考慮面板周邊有外挑部分的有利影響） ν=0.2

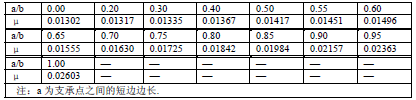

表823-3 四點支承玻璃板的撓度系數

　　在風荷載標準值作用下，點支承玻璃面板的撓度限值df lim 宜按其支承點間長邊邊長的1/60 采用。
