隨著房地產行業的興起，在城市中的各類建筑都紛紛拔地而起，30年前在建筑中較少使用的金屬門窗幕墻現在也已經隨處可見，以下就談?wù)勎以谶@個行業中的一點經驗。
一、門窗幕墻設計中，材料的設計必須考慮實際制作安裝的需要

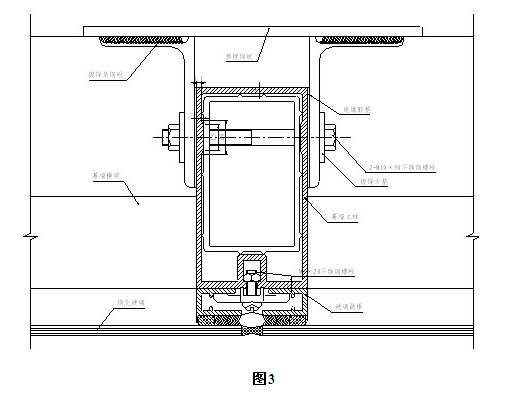

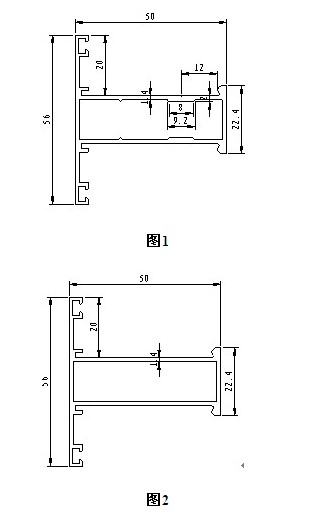

因?yàn)?a href='../../zsk/ct.asp?id=1042' target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>平開窗有良好的氣密性能和水密性能，因此在建筑中大量使用，但由于中國人的使用習慣，在建筑中使用的平開窗大部分都是采用外開啟方式，因此開啟扇從窗上脫落的情況時有發生，這給窗的使用帶來了巨大的安全隱患。開啟扇與窗框的連接方式一般分為兩種：①采用不銹鋼滑撐形式連接。②采用合頁方式連接。如采用不銹鋼滑撐連接形式，在安裝不銹鋼滑撐時，一般使用ST4.2×12或ST4.8×12盤頭或大扁頭不銹鋼自攻螺釘，而這兩種不銹鋼螺釘的螺距P分別為1.4mm和1.6mm，根據GB/T8478《鋁合金門窗》的要求，窗的主型材截面基材壁厚不小于1.4mm(絕大多數企業考慮生產成本問題，都只是將基材壁厚設計為1.4mm，如圖2)，因此在這些部位按螺釘?shù)穆菥嘤嬎悖瑒t螺釘與鋁型材之間只有一個絲扣相連，而根據《鋁合金門窗》的要求，窗扇必須滿足反復啟閉10000次的要求，且外窗還需承受可變荷載風荷載的影響，因此此部位的螺釘反復承受一定的動荷載作用，而鋁型材的強度較不銹鋼低，因此型材與螺釘接觸位置因壁厚較小容易產生變形和磨損，這將很容易造成螺釘反松脫落。在圖1的型材截面中，在型材空腔內部將與螺釘連接部位的型材壁厚進行加厚設計，這樣使連接不銹鋼滑撐與鋁型材的自攻螺釘與型材的咬合達到2個絲扣，且增大了型材壁的承壓面積，從而降低了型材上螺釘孔部位的變形風險，進而保證了窗的安全使用。當然為了減少螺釘松脫而造成窗扇脫落的情況出現也可以采用不銹鋼鉚釘或高強鋁鉚釘來代替不銹鋼自攻螺釘。在圖3的幕墻節點中，設計師就是考慮型材壁厚承壓情況，也將穿螺栓部位的型材壁進行了局部加厚處理。
二、門窗幕墻節點設計中盡量減少構件的拼合
由于現在的建筑設計較以前復雜很多，功能性要求也越來越高，隨之要求門窗幕墻的設計也越來越復雜，但專業設計人員必須把握在保證功能性要求的前提下盡量將設計簡單化。例如在以下幾種形式的門窗設計中：

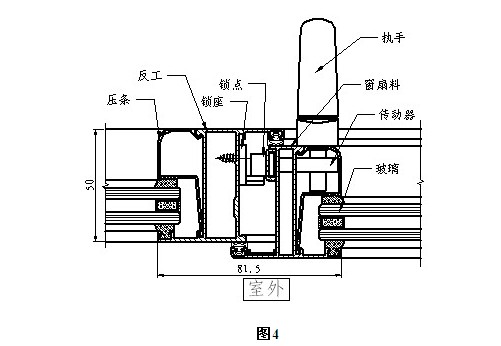

圖4中的節點形式因采用了反工材料，因此在與圖5節點形式完成同樣設計功能(固定玻璃采用內安裝形式)的前提下：①圖4節點中，使節點中鋁型材遮擋的寬度由102.9mm縮窄為81.5mm，增加了整窗的采光面積，且使整窗在室內側看所有型材部位的遮擋寬度較為接近。②圖4節點中因減少使用反轉框材料，減輕了窗的制作復雜程度，同時使窗的材料成本和制作成本下降。③在圖5中采用虛線圓圈圈住的部位因?yàn)閮煞N金屬材料拼接，造成此部位容易因材料有彎曲或扭擰變形出現縫隙，從而給整窗帶來漏水的隱患。因此如實在需要采用圖5的節點形式，則最好在此部位拼裝時先在圓圈圈住的部位涂刷密封膠，然后立即將反轉框材料拼裝上去，這樣也可以降低此部位漏水的概率。圖6、圖7節點的形式也類似。
