【中國幕墻網 02月24日消息】框架幕墻之所以經久不衰，是依靠產品靈活的設計安裝，良好的密封性能、低成本。在點式、單元、呼吸等熱點產品頻頻出現的時候，設計師面對框架這種太熟悉不過的產品總會變的麻木，忽略框架結構的開發潛力。框架幕墻仍然是廠家生產的最多的產品，依然有很多需要完善的地方，不去投入資金開發優化是企業一個錯誤決定，框架技術的關鍵歸結到三個部位連接，框架與板塊連接、橫梁與立柱的連接、立柱與主體連接，一套好的產品關鍵一項就是處理好這三個部位。
一、框架與板塊連接——兼談階梯掛接幕墻技術
一個產品的整體構造形式和關鍵技術，通常主要體現在這個連接處理上，構架幕墻市場上經歷了點壓板式結構、掛接結構及很有前景的階梯掛接結構。在繽紛的結構中比較典型的三個種結構。
1．傳統點壓式框架幕墻

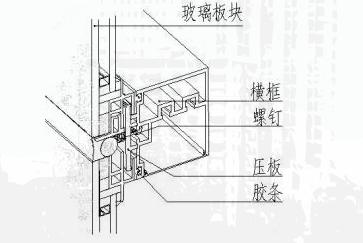

典型的結構是帶有周邊附框的玻璃板塊通過一定間距的點壓板壓在框架上，通常橫梁設有凸臺，托住玻璃板塊。（圖1）
圖1 典型壓板結構
優點：
設計安裝靈活，比較容易處理特殊部位，比較經濟，連接具有一定可靠性，拆卸和更換板塊比較容易，無序安裝，尤其板塊與框架接觸處鋪設膠條的做法都是成功的典范結構。
缺點：
① 壓板間距以及壓緊力是在現場控制，產品的質量控制轉移到不容易監控的現場。同時現場工作量的增加意味著工期延長。
② 安裝壓板的自攻釘被限制，螺釘在安裝時尤其橫梁的安裝又很不方便。雙管的壓板在下一個板塊未就位時不好固定當前板塊，而單壓板無論受力上還是安裝上都不及雙壓板。
③ 板塊下端支撐板塊，是引起玻璃畸形映像的一個原因。
④ 很難處理開敞結構。
2．掛接幕墻技術的優勢
掛接結構很早就出現過，近幾年被一些有經營意識的廠家所完善，它的典型特征是丟掉了點壓板，采用附框和框架之間的鉤掛連接。（圖2、圖3）
圖2 橫剖節點圖
圖3 豎剖節點圖 優點：
① 現場安裝快捷，連接可靠，杜絕了現場安裝壓板的環節，有效減少了現場施工周期。
② 點壓緊變成線壓緊，使板塊壓緊均勻，而且壓緊力通過膠條的緊密程度控制，沒有傳統壓板壓緊力的隨意性，這一特點的直接好處是，玻璃板塊畸形映像情況大幅度改善，玻璃破損減少。
③ 結構無須留有壓板的操作間隙，不用考慮操作障礙，可以很方便的實現開敞結構。
④ 容易實現玻璃板塊的上掛連接，這一特征也有效減少玻璃畸形映像產生，使你能做出真正鏡面一樣的幕墻.
缺點：
① 設計加工相對復雜，框架料有方向性，加工或安裝容易做錯。
② 在弧型或造型多的建筑裝飾中有局限性。
③ 由于結構需要，斷面需要做的很寬。也正是這一缺點，是制約掛接幕墻普及的重要因素。寬大的料面直接的后果是材料的增加，視覺上沒有通透簡捷的效果。而這兩點正是幕墻廠家和業主非常關注的問題。很多廠家和技術人員一直在不斷努力，試圖壓縮結構，目前常見的斷面寬是80mm，但斷面做到75mm基本接近極限。
