4 分析與討論

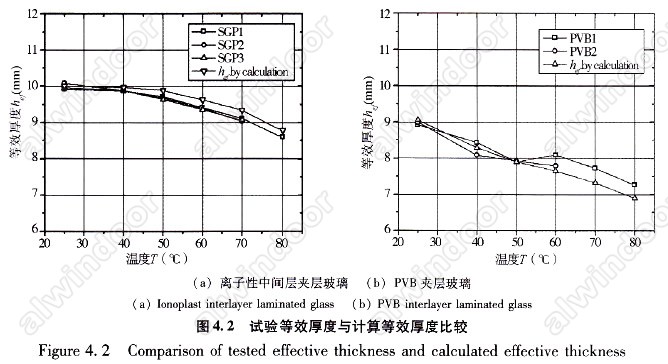

由圖4,2可知,通過試驗結果反算的等效厚值與通過歐洲標準prEN13474建議公式的計算值比較接近,說明該規范建議的公式具有一定的準確性。同時,在50℃ 之前離子性中間層夾層玻璃的等效厚度基本不隨溫度改變,而PVB夾層玻璃的等效厚度隨溫度升高而明顯減小。相同溫度下,離子性中間層夾層玻璃的等效厚度大于PⅤB夾層玻璃的等效厚度。
5 結論
5.1 不同溫度環境、短期荷載作用下
1)單層退火玻璃的受彎性能基本不受溫度變化的影響;
2)PⅤB夾層玻璃的受彎性能受溫度影響較大。在相同荷載下,隨溫度的增加,其剛度逐漸降低、應力不斷增加;40℃時應力增大已十分明顯;
3)在50℃ 以下時,離子性中間層夾層玻璃的受彎性能受溫度變化的影響較小,50℃以上時影響逐步增大,但比PVB夾層玻璃的影響程度明顯小;
4)溫度相同時,50℃ 以下,單片退火玻璃試件與離子性中間層夾層玻璃試件的受彎性能較為接近,PVB夾層玻璃試件的受彎性能較低;50℃ 以上時,離子性中間層夾層玻璃試件的受彎性能低于單片退火玻璃的性能,但仍明顯高于PVB夾層玻璃試件的性能。
5.2 不同環境溫度、長期荷載作用下

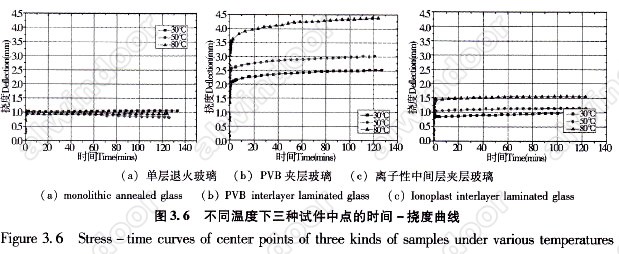

1)單層退火玻璃在不同溫度等級時,隨著持荷時間的增加,其撓度和應變基本維持不變。
2)PVB夾層玻璃和離子性中間層夾層玻璃的性能在不同溫度等級時均有變化。PVB
夾層玻璃的徐變較大,經持荷2h后,其撓度在~sO℃ 時達到2.52mm,50℃ 時達到3.02mm,80℃時達到4.38mm;離子性中間層夾層玻璃經持荷2h后,在30℃ 時試件撓度達到1.01mm,50℃ 時1.16mm,80℃ 時1.56mm。因此,離子性中間層夾層玻璃的長期荷
載受彎性能要明顯優于PⅤB夾層玻璃。
5.3 夾層玻璃的等效厚度
通過試驗結果與按歐洲標準prEN13狎4給出的等效厚度計算方法計算結果的分析比較,計算結果和試驗結果比較接近,表明該建議公式可以反映夾層膠片在承載過程中的作用,在進行夾層玻璃的抗彎設計時可以參考使用。
參考文獻
[1] 《玻璃幕墻工程技術規范》(JCJJ102-2003)中國建筑工業出版社2003年12月
[2] 《夾層玻璃受彎性能試驗研究報告》中國建筑科學研究院結構所2007年3月
[3] Glass in btll1dlngˉ Deterlnination of the bendlng strength of glass-Part3:Test with speomen supported at two points (four polnt bending)prEN/Is01288-3
[4] GIass in buildhgˉ design of glass panse -part 1:General basis of design prEN13474-1
