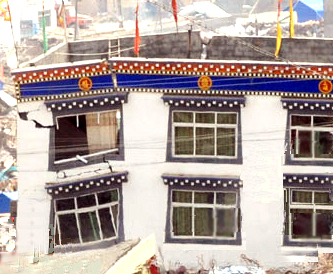

圖1 窗的狀態(tài)取決于主體結構的狀態(tài)
圖1為震中的一座藏族民居。從圖1可見，窗的破損情況與墻等主體結構的震害相關。當墻體無損害或損壞輕微時，窗框形狀保持不變，玻璃不會破碎（圖1的中、右窗）；當主體結構發(fā)生大變形，墻體破裂、倒塌時，窗框也嚴重變形，甚至破斷，玻璃就會破碎（圖1中的左窗）。
二、固定窗在地震中的工作性能
在不同的尚存建筑物中，地震震害程度各不相同，相應地玻璃窗的表現也是各不相同的：
2.1 主體結構無震害的建筑物
主體結構完好，承重磚墻或填充磚墻沒有產生可見的震害時，可以認為其水平側移不大于1/800。這時玻璃窗一般不會有破損（圖2~圖5）。

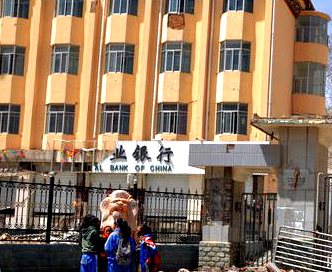

圖2 大門倒了,樓未損,窗完好
圖3 辦公樓的推拉窗無破損
圖4 平開窗和凸窗都完好無損

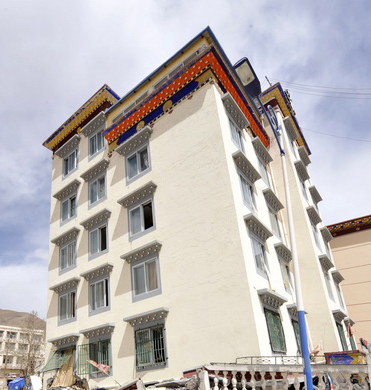

圖5 五層建筑完好,窗無損害
2.2主體結構有輕微裂縫的建筑物
承重磚墻、框架填充墻出現少量細裂縫，或者磚墻沒有裂縫、僅僅是伸縮縫兩側發(fā)生輕微碰撞時，意味著水平位移在1/800~1/500層高范圍內。這種受震情況下，固定窗一般還是沒有震害，玻璃不會破碎（圖6~圖8）。
圖6 藏族民居二層墻微裂，窗完好
圖7 可可西里飯店窗未破損
圖8 墻有細裂縫，凸窗無震害
2.3 磚墻已嚴重開裂的建筑物
磚墻已出現大量粗裂縫,甚至很粗的交叉斜裂縫時,表明建筑物在地震中遭受反復水平運動,且位移已達1/300。這種情況下窗玻璃會大量破碎（圖9~圖11）。
