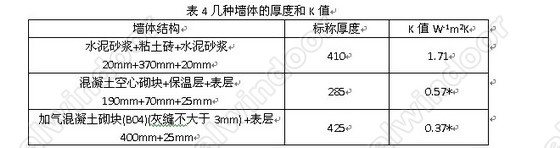

*數(shù)據(jù)取自顧同曾“加氣
混凝土單一保溫節(jié)能墻體體系研究”《建設(shè)科技》2009年2月上P26
2、強(qiáng)度大幅提高
1）與中國建筑材料研究院合作，按國標(biāo)要求的四點(diǎn)
彎曲法對(duì)半鋼化真空玻璃的
玻璃板進(jìn)行破壞
拉應(yīng)力檢測，結(jié)果表明，在表面應(yīng)力為50—80MPa范圍內(nèi)，強(qiáng)度約為普通玻璃4倍，約50MPa時(shí)沖擊后
裂縫為輻射狀，半鋼化特性最顯著。當(dāng)表面應(yīng)力約為95MPa時(shí)，強(qiáng)度約為普通玻璃5倍，沖擊后粉碎為小顆粒，呈完全鋼化玻璃特征。
2）抗
風(fēng)壓強(qiáng)度達(dá)到國家標(biāo)準(zhǔn)最高級(jí)

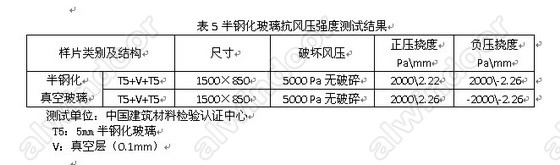

表5列出半鋼化真空玻璃及普通真空玻璃抗風(fēng)壓強(qiáng)度的測試結(jié)果。
測試結(jié)果顯示半鋼化真空玻璃風(fēng)壓
變形性小，破壞風(fēng)壓高，已達(dá)到國家標(biāo)準(zhǔn)最高級(jí)。
如果在上述半鋼化玻璃兩側(cè)再用兩塊玻璃作成復(fù)合
夾層真空玻璃，抗風(fēng)壓強(qiáng)度將更高。
3）抗溫差強(qiáng)度更高

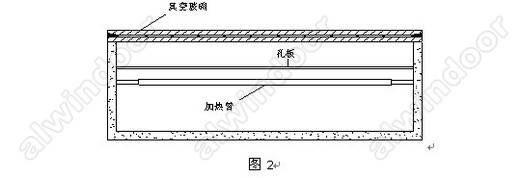

用如圖2所示熱箱對(duì)真空玻璃作溫差試驗(yàn)。
圖2中上蓋玻璃為800×800mm的單LOW-E真空玻璃。箱內(nèi)
加熱器加熱功率可調(diào)控，由溫差引起玻璃彎曲的

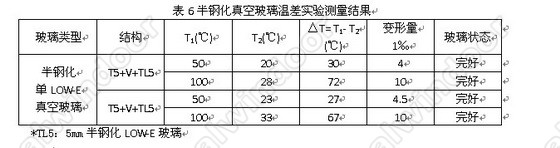

變形量可由千分表測出。測量結(jié)果如表6所示。
由表6可見，半鋼化真空玻璃在內(nèi)
表面溫度達(dá)到100℃，內(nèi)外表面溫差△T將近80℃時(shí)仍能保持完好，實(shí)驗(yàn)中保溫時(shí)間超過半小時(shí)，試驗(yàn)后真空玻璃K值無變化。
4）
抗沖擊性能提高
試驗(yàn)表明，半鋼化真空玻璃抗沖擊性能有明顯提高，但根據(jù)我國標(biāo)準(zhǔn)規(guī)定半鋼化玻璃不能列入
安全玻璃類別。
目前，建議在高層門窗幕墻等要求安全玻璃的場合使用夾層半鋼化真空玻璃或外夾層內(nèi)
貼膜半鋼化真空玻璃。
經(jīng)過不斷研究改進(jìn)，半鋼化真空玻璃兩側(cè)可用特種類別和不同厚度（如0.38—1.52mm）的中間膜加兩片不同類別和厚度的玻璃（如3—6mm厚的普通玻璃或半鋼化玻璃）制作成雙面夾層半鋼化安全真空玻璃，在要求不高的場合，可減少一片玻璃，使厚度和重量減少。
夾層或貼膜對(duì)K值影響不大，但安全性能有大幅提升。

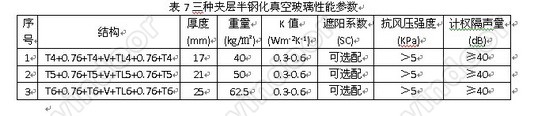

表7歸納上述各項(xiàng)性能，列出三種類型夾層半鋼化真空玻璃的性能參數(shù)范圍。
3、
隔聲性能優(yōu)于普通真空玻璃
真空層是隔聲的，真空玻璃中由于有支撐物形成“聲橋”，使隔聲性能有所下降，但仍比普通玻璃好[5]。半鋼化玻璃中支撐物數(shù)量大大減少，少于普通真空玻璃的四分之一，因此從理論上看，隔聲性將提高，測試結(jié)果如表8所示。
檢驗(yàn)單位：國家建筑工程質(zhì)量檢驗(yàn)中心 2009.3
很顯然，如果把表8中樣品的玻璃和夾層加厚，達(dá)到國家Ⅰ級(jí)標(biāo)準(zhǔn)45dB以上也是可能的。
4、其它性能優(yōu)勢
1）抗“結(jié)霜”、“
結(jié)露”性能優(yōu)越
由于K值低，
熱阻高，抗外表面結(jié)露結(jié)霜性能比普通真空玻璃更好。
由于間隔層是真空，杜絕了中空玻璃常有的內(nèi)結(jié)霧結(jié)露現(xiàn)象。
2）使用壽命長
由于間隔層是全玻璃材料
密封真空層，解決了低輻射LOW-E膜很怕受潮
氧化的問題，又加有長效吸氣劑，內(nèi)部又沒有如顯像管和燈泡等電真空器件中必須裝的發(fā)熱元件，所以現(xiàn)代真空技術(shù)完全可以保證真空玻璃達(dá)到20年以上的真空壽命。
上一頁123下一頁
