為體現建筑的
金屬質感，增強建筑的外裝飾效果，隨著直立鎖邊
金屬屋面的廣泛應用，建筑外掛
裝飾板作為其良好的組合體應運而生，繼北京大劇院、杭州大劇院為代表的建筑采用外掛裝飾鈦
復合板后，國內越來越多的建筑采用此種技術，剛剛落成的深圳保利劇院采用大面積外掛
鋁板作為外層維護裝飾層。

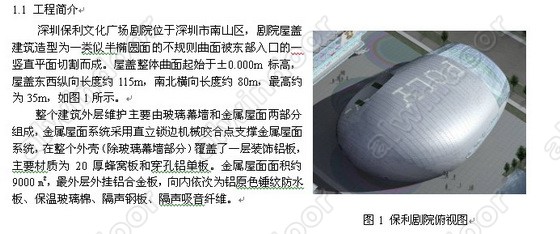

1 工程概況

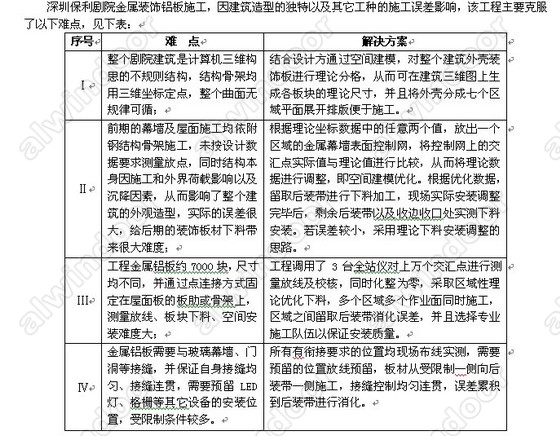

2 工程難點及解決方案
3 施工工藝
3.1 測量工藝
第一步：實測建筑的玻璃
接縫、洞口、屋脊線，初步校核整個建筑的誤差量，為整個空間放線提供參考依據，了解
蜂窩板與玻璃連接處的誤差量，以便預先留出足夠數量的蜂窩板來消除誤差，保證玻璃接縫與蜂窩板接縫連接光滑；
第二步：取
板材之間分割線交匯點為測量點，根據理論點數據在實物結構上放出空間控制網，主要根據X、Y軸理論數據定出空間坐標點的水平位置，從而在豎直投影方向找到
鋁鎂錳板上的確切點，測出板上點的具體坐標，即可知道控制網上的點與理論點誤差量，主要為Z方向上的誤差數量（立面采用Y、Z確定X的誤差量）；

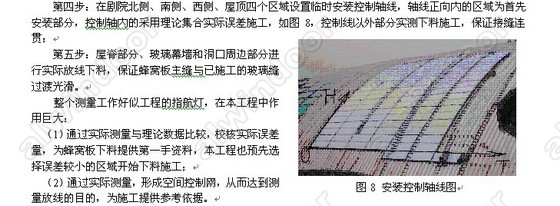

第三步：所有實際測量點用油漆筆做出標記，連接各點成光滑曲線，從而形成整個空間控制網，整個空間控制網既可以指導下料，同時給安裝提供參考線；
�。�3）整個控制網線處于蜂窩板接縫位置，可以保證接縫的連貫，從而為施工提供質量保證，并且控制了空間蜂窩板的走勢，為板塊按排版安裝提供了方便。
