| 本篇介紹的是2010年度建筑門窗配套件推薦產品中與傳動鎖閉器相關的內容：被推薦傳動鎖閉器的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。
共包括5個廠家的7個傳動鎖閉器。適用于平開鋁合金、塑料門窗及滿足其安裝尺寸、性能的所有門窗。
其中產品的名稱、規格、適用范圍、 |
|
|
|
4.3 適用范圍：
適用于帶歐式槽口的塑料內平開窗。
4.4 性能特點：
對窗扇多點鎖閉,耐腐蝕性高,反復啟閉3.5萬次,開啟功能正常,部件無變形或損壞現象。4.5 結構特點：
1)本產品主要采用Q235碳素鋼、鋅合金, 表面進行電鍍?nèi)齼r(jià)鉻處理,表面耐腐蝕能力，中性鹽霧實驗108小時不出現紅銹點,72小時不出現白斑點。
2)傳動鎖閉器通過執手驅動齒輪，齒輪驅動動桿而驅動鎖點，鎖點與框材上的鎖座配合實現窗扇的鎖閉和開啟功能；傳動鎖閉器通過轉動鎖點調整窗扇密封間隙。
4.6 安裝要求：

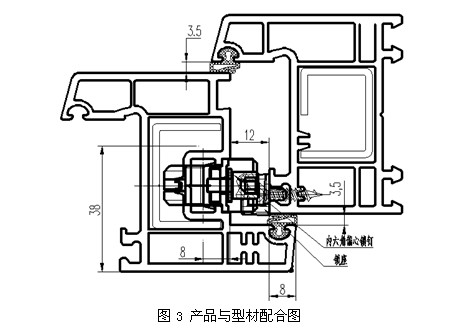

在扇型材的規定位置,在歐式槽內開60x12的槽,將傳動鎖閉器放入, 用2個M5螺釘固定執手與傳動鎖閉器,通過執手將鎖點調至定桿U槽中間位置,用ST3.8x20自攻螺絲將傳動鎖閉器固定在扇型材上,不得松動,檢測傳動鎖閉器傳動是否靈活。
4.7 委員會組織的實際檢測結果
力學性能測試結果：
反復啟閉試驗：反復啟閉30000個循環后，各構件未扭曲、未變形、能夠正常使用；反復啟閉前空載轉動力矩為0.50N•m，反復啟閉后轉動力矩為2.30N•m，框扇間間距變化值為0.82mm。強度試驗：齒輪驅動式傳動鎖閉器承受26 N•m力矩后，各零部件未斷裂，未損壞；鎖點、鎖座承受1800N靜力后，樣品各零部件未斷裂，未脫落。

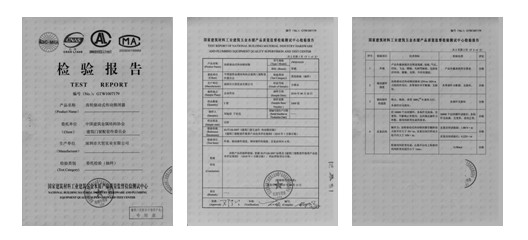

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
5.3 適用范圍：
本產品可應用于平開門，適合框和扇間隙在很小的型材。
5.4 性能特點：
反復啟閉25000個循環后，開啟功能正常，無變形損壞現象,不影響正常使用。外觀和耐蝕性滿足JG/T 212要求。
5.5 結構特點：
本產品材料主要采用鋅合金與優質304不銹鋼制造,外觀簡潔、轉動靈活無噪音、安裝方便。
5.6 安裝要求：

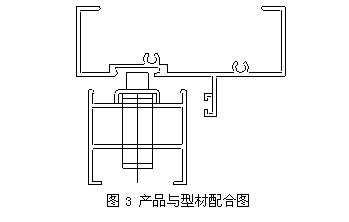

先確定鎖閉器的安裝位置，在扇型材上銑出鎖盒孔，鉆出6個∅3.5的孔后放入鎖閉器,用6個M5×12沉頭螺釘鎖緊。
5.7 委員會組織的實際檢測結果
力學性能測試結果：
反復啟閉試驗：反復啟閉30000個循環后，各構件未扭曲、未變形、操作功能正常；反復啟閉前空載轉動力矩為1.88 N•m，反復啟閉后轉動力矩為4.22N•m，框扇間間距變化值為0.58mm。強度試驗：齒輪驅動式傳動鎖閉器承受26 N•m力矩后，各零部件未斷裂，未損壞；鎖點、鎖座承受1800N靜力后，各部件無損壞。

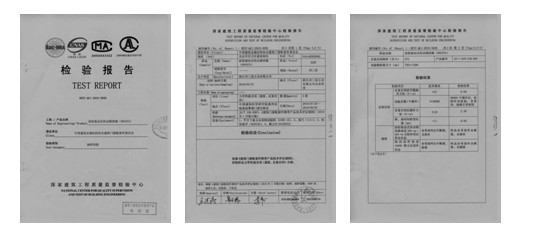

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
