鋼橫梁和鋼立柱的焊接問題

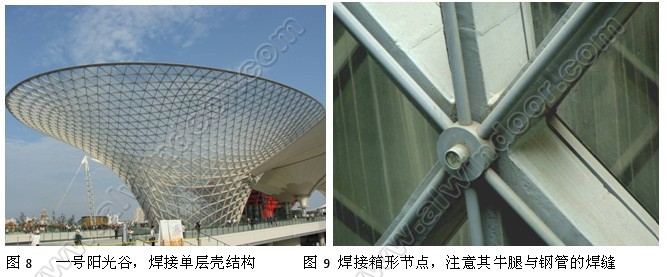

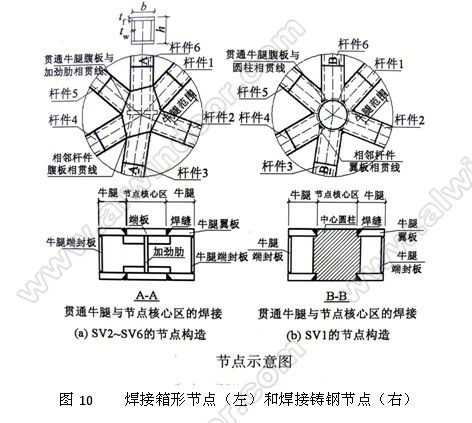

　　2010年上海世博會的世博軸上有6個玻璃的陽光谷，為高度41.5m、直徑90m～97m的大喇叭花，玻璃幕墻和采光頂總面積達31500m2（圖8）。采用全焊接方鋼管單層網殼結構。三向布置的方鋼管桿件30738根，長度1.0m～3.5m，截面高度180mm～550mm；大部分采用焊接箱形6牛腿節點，少量采用實心鑄鋼6牛腿節點；桿件與節點構件采用全熔透一級焊縫連接（圖9、圖10）。

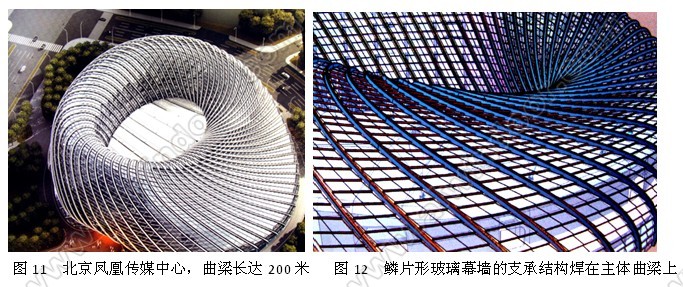

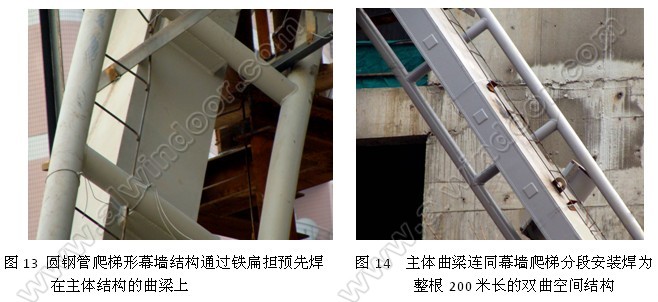

　　2010年正在施工的北京鳳凰傳媒中心是一座面包圈形的鋼結構（圖11），主要承重結構是梯形截面的鋼箱梁，為長達200米的空間雙曲線（圖12），幕墻鋼結構為圓鋼管爬梯形雙曲空間骨架（圖13）。幕墻爬梯形鋼骨架在工廠預先焊在主結構的梯形截面曲梁上，分段運到工地安裝，焊接為整體（圖14）。
