1 概述
目前，
建筑節能已經成為全世界的共識，
建筑門窗、幕墻作為圍護結構節能的薄弱環節，成為建筑中最受關注的重點。《公共
建筑節能設計標準》（GB 50189-2005）、《建筑節能施工質量驗收規范》等相關建筑節能設計、工程驗收標準先后頒布實施，對門窗、幕墻的節能設計、工程驗收都提出了明確要求。特別是《建筑節能施工質量驗收規范》（GB 50411-2007）（以下簡稱“GB 50411”）于2008年實施之后，各地建筑工程均開始了節能驗收工作，其中就對玻璃的
遮陽系數提出了進場復驗的要求。但是在近3年的節能驗收工作中，我們逐漸發現玻璃
遮陽系數檢測存在以下的問題：
（1）多年以來，我國的工程界一直在采用國外的標準體系與相關計算軟件，在GB 50411對玻璃遮陽系數提出進場復驗要求之后，相關單位多數采用國標《
建筑玻璃 可見光透射比、太陽光直接透射比、
太陽能總透射比、紫外線反射比及有關窗玻璃參數的測定》（-94）（以下簡稱“GB 2680”）作為測試標準進行玻璃的遮陽系數測試，但是此標準中并未給出
中空玻璃遮陽系數的詳細測試、計算方法，也有依據行業標準《建筑玻璃應用技術規程》（JGJ 113-2003）（以下簡稱“JGJ 113”）進行計算，更有依據國外標準的情況，這就出現了由于標準依據不同導致的檢測差異，對節能驗收工作帶來了困難。
（2）按照GB 2680，采用分光光度計進行玻璃系數檢測時，對玻璃樣品尺寸有限制要求，多數儀器均要求在100mm×100mm以內。GB 50411規定需要對玻璃遮陽系數進行進場復驗，并采用現場見證取樣。目前工程使用的均為
鋼化玻璃，無法切割為儀器可使用的樣品尺寸，工程檢測只能使用玻璃生產商另外制作的樣品，也就是無法真正實現工程現場見證取樣送檢，所以目前的玻璃遮陽系數檢測標準并不完全能適應工程驗收需要。
2 國外玻璃熱工計算標準體系
國外的幕墻、門窗熱工計算標準體系早已經在上世紀80年代就已經建立，我國歷經多年研究，國家行業標準《建筑門窗
玻璃幕墻熱工性能計算規程》（JGJ/T 151-2008）（以下簡稱“JGJ/T 151”）也終于在2009年5月頒布實施，在玻璃光學熱工性能計算、框傳熱二維有限元分析計算、門窗幕墻熱工計算等均已經有了完善的標準體系和軟件產品。
玻璃熱工測試、計算在歐盟、美國、日本等早已廣泛開展。目前國外主要有兩個標準體系：
（1）ISO（EN）標準體系；
（2）美國NFRC標準體系。
2.1 ISO標準體系

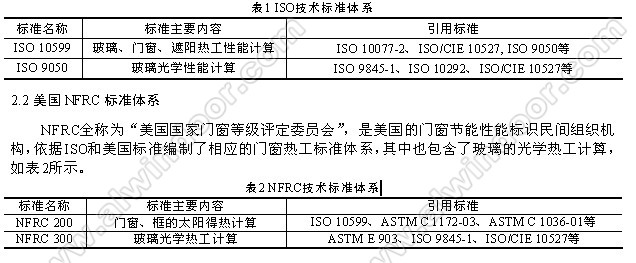

ISO標準體系是一個較完整的體系，包含玻璃光學熱工、框熱工性能、門窗幕墻熱工計算等一系列方法標準，其中與玻璃熱工計算相關的標準如表1所示。
3 我國門窗幕墻熱工計算標準體系
我國在研究、總結歐美國家相關
技術標準的基礎之上，結合我國的工程標準，由廣東省建筑科學研究、中國建筑科學研究院等單位編制了國內首本門窗幕墻熱工性能計算標準——《建筑門窗玻璃幕墻熱工計算規程》（JGJ/T 151-2008），并于2009年5月1日起實施。JGJ/T 151對以下內容都給出了相應的計算方法：
（1）玻璃光學熱工性能計算；
（2）框傳熱計算（線
傳熱系數法）；
（3）門窗幕墻熱工性能計算；
（4）結露性能評價、計算；
（6）遮陽系統計算；
（7）通風空氣間層傳熱計算；
（8）計算邊界條件。
該標準頒布實施之前，國內與玻璃光學、熱工相關的標準有GB 2680、JGJ 113等，這些標準均沒有完整、系統的玻璃熱工計算方法，這些標準均不能解決中空玻璃空氣間層的傳熱計算，不能滿足目前的
玻璃節能設計、測試的要求。
下面本文著重論述國外門窗幕墻熱工計算標準體系在玻璃遮陽系數測試與計算上的差異。
4 國內外玻璃熱工性能計算標準體系對比
我國JGJ/T 151和美國NFRC標準體系在編制的過程中都參考和引用了ISO（EN）的計算方法，但由于各國工程實際情況等方面的不同，在計算邊界條件、玻璃光學熱工計算方面仍存在不少的差異。
4.1計算邊界條件
計算邊界條件主要取決于各地的氣候與氣象參數，是玻璃熱工計算的基礎，對玻璃熱工性能計算結果有巨大的影響，即使是同一款玻璃產品，使用不同的計算邊界條件，都會計算得到不同的熱工性能參數，對于不同氣候區的建筑的作用也是完全不同，甚至相反的。
計算邊界條件包括兩類：標準計算邊界條件、工程實際計算邊界條件。設計或評價玻璃定型產品的熱工性能時，應采用標準計算條件；在進行實際工程設計時，應根據相應的建筑設計或節能
設計標準來確定工程實際計算邊界條件。

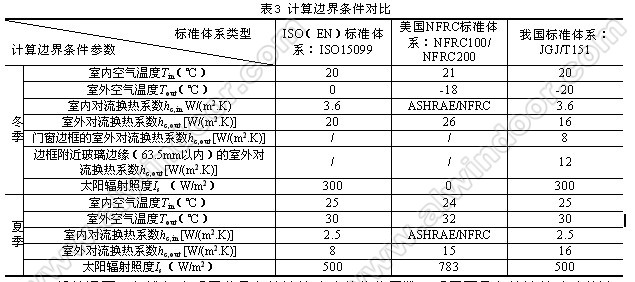

所以確定標準的計算邊界條件是玻璃產品熱工性能設計的前提，各標準體系的標準計算邊界條件存在著較大的差別，如表3所示。
一般情況下，標準規定采用冬季條件計算玻璃的傳熱系數，采用夏季條件計算玻璃的遮陽系數。由表3可以發現：
（1）我國基本采用ISO標準體系，定義的邊界條件與ISO標準基本一致，主要是冬、夏季室內溫度、夏季室外溫度、室內對流換熱系數、太陽輻射照度全部一樣，但美國NFRC體系存在差異，特別是室內對流換熱系數采用美國ASHRAE的相關規定。
（2）三個標準體系規定的室內空氣溫度差別不大，這主要是因?yàn)榻ㄖ覂?nèi)的設計溫度一般比較接近。
