2010年11月~12月，在中國建筑科學研究院通州試驗基地
門窗試驗室進行了安全性能方面的試驗：
夾具承重性能測試

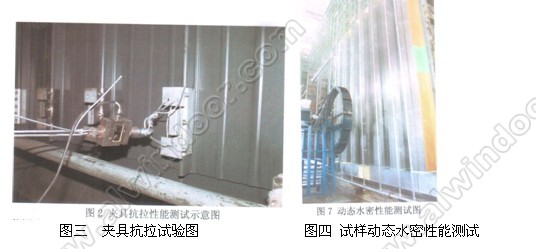

夾具抗拉性能試驗
美標氣密、動態水密、平面內變形性能、抗風性能試驗
試驗結果：
抗風壓性能達到國標GB/T21086-2007 第6級
平面內變形性能達到國標GB/T21086-2007 第5級
另外夾具承重、抗拉；動態水密均達到設計指標。但是就如試驗前預計那樣，氣密性能為1.41m3/m.h。沒有達到國標GB/T21086-2007中的最低要求1.2 m3/m.h。
2.2 框架式雙層幕墻系統
與前面系統不同的是，內層直立鎖邊系統更改成鋁
單板框架系統，如下圖：
原理上，框架系統采用
硅酮膠密封，通過橫向龍骨將外層鈦鋅瓦楞板的自重傳遞給內部主體鋼結構。
3 討論
3.1 直立鎖邊系統的雙層幕墻應用于立面設計，目前來講顯然弊大于利。
前面提到的試驗樣件平面尺寸大小為7000X9300，完成樣件安裝周期為2周，效率不高。
直立鎖邊系統的特點是適合大面積工業化生產，在立面上面將大面分割成小小的單元，增加了工序，不能發揮系統本身高效率的施工安裝特長。
氣密性是直立鎖邊的硬傷，需要進行深入的系統思考方能運用到實際工程。
目前，國內還沒有直立鎖邊系統的設計和測試規范，采用本系統由一定的風險。
3.2 內層框架式的雙層幕墻系統較為完善
框架式幕墻系統在規范適用性、工程實用性上面較為成熟。是本工程設計繼續深化發展的方向之一。但由于雙層幕墻外層鈦鋅瓦楞板的重量依靠內層幕墻橫向龍骨進行豎向荷載傳遞，其連接外幕墻的
連接件、橫向鋁龍骨的抗彎剪安全
強度設計，需要特別考慮。由于節能設計的需要，橫向
型材一般是
鋁合金和斷熱
PA66的
復合材料，而穿條式的斷熱型材在弱軸上的抗彎剪能力差往往是安全隱患所在。
3.3 建筑功能設計上的考量
在防火問題上，新的幕墻系統配合建筑設計主要增加了如下措施：
a) 大空間雙層皮幕墻中垂直方向上增加層間防火隔斷；
b) 所有幕墻的材料采用A級不燃體。
4 思考
4.1 復雜造型大空間幕墻是新興的幕墻分支，與傳統幕墻設計不同的是，它成了結構位移、建筑防火、
建筑節能等多學科矛盾集中點的統一體現，此時，幕墻的設計已經與建筑、結構、機電等專業溶為一體。未來要完成一個好的建筑作品，在建筑設計階段介入幕墻設計已經成為行業內不爭的事實，由誰來監管建筑設計階段的幕墻方案，保證其質量和安全性，目前在國內尚無明確的法定機構為其買單。
4.2 直立鎖邊金屬表皮的系統，在國內已經應用多年。近年來時有屋面被吹翻的事故發生。呼吁盡快出臺相關規范，減少人民生命財產損失。
4.3 直立鎖邊系統能用在立面和斜面幕墻，目前看來是弊大于利。但是能否用其所長，避其所短，是我們設計人員值得深思的問題。
4.4 對于復雜形體的重要建筑的幕墻系統性能測試，能否增加一條：進行試樣的現場抗火模擬試驗。
以上觀點僅供行業同行參考，不足之處，敬請批評指正。
參 考 文 獻
[1] 公通字[2009]46號文件—《民用建筑外保溫系統及外墻裝飾防火暫行規定》
[2] BETC-QC1-2010-425D
金屬幕墻檢驗報告，國家建筑工程質量監督檢驗中心，2010
