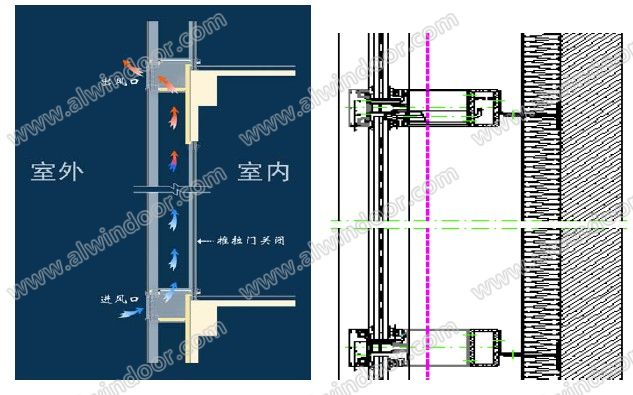

�。�1）光電板設置在外循環雙層幕墻外層，通過電動控制系統開啟進出風口的百葉，利用雙層幕墻
熱通道內煙囪效應產生的壓力差使通道內的空氣快速流通，帶走光伏組件發電同時所產生的熱量，形成一道阻止熱量傳入室內的屏蔽墻。如下列圖示意:
�。�2）外層不
打膠的外循環光電雙層幕墻。外層為開放式光電幕墻，光伏組件間空隙不打膠，保持空氣流通，有利于控制電池片溫度，提高組件發電效率。內層為
鋁板幕墻，其可以很好地將雨水及熱量阻擋在墻體之外。外層開放式
光伏幕墻與內層
鋁板幕墻結合，既避免了高溫對光伏組件效率的降低，又有效地阻止了熱量及雨水進入室內。

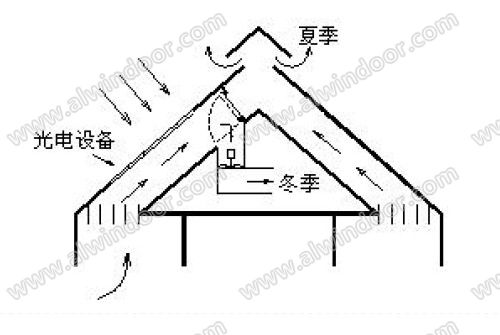

（3） 雙層光電屋面
通風系統。光電板安裝在屋頂，在外層光電板下部留下一定量的空氣層以供設備降溫，同時冬天可以收集熱空氣采暖。
(四) 通水型BIPVT系統
1.系統構造
通水模式是在光伏模塊背面設囂吸熱表面和流體通道，構成光伏光熱模塊PVT。通過流道中水帶走熱量，這樣既有效的降低了光伏電池的溫度，提高了光電效率，又有效的利用了余熱，獲得了熱水，這種在外表面設置了光伏光熱模塊、以水為流體的墻體就是光伏熱水一體墻。光伏熱水一體墻系統由光伏光熱模塊、直流循環水泵、水箱、連接管道及支撐框架組成。鋪設到普通

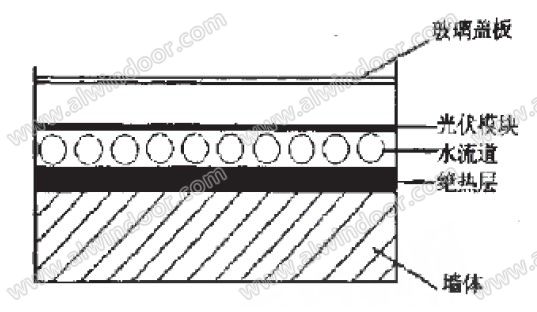

混凝土墻體外表面的光伏光熱模塊的結構如圖1所示。光伏模塊由多晶硅電池做成，流道橫截面為長方形，以
導熱性能好的
鋁為制作材料，每個光伏光熱模塊的四周也填充有
絕熱材料，絕熱性能好，散熱面積不大。系統白天運行，靠直流循環水泵強迫水循環，加強換熱效果，以有效抑制電池溫度的升高，提高光電效率，同時得到熱水。
