1 前言
在當今城鎮商品房建筑和農村自筑房當中，
鋁合金
門窗以顏色多樣，結構、款式新穎美觀，
強度高、
水密性好等優點深受廣大清費者歡迎。但近年時有發生由于因施工安裝過程中未對
鋁型材做好相應防護措施，。使用一段時間后，個別
鋁合金門窗型材出現局部異常腐蝕現象，從而造成用戶、施工單位和鋁合金型材生產廠家就此發生爭議。筆者根據多年工作中收集的一些
鋁合金門窗型材異常腐蝕現象資料，對造成異常腐蝕的原因進行調查，并進行簡要分析，總結出一些可行的預防措施以和大家一起分享。
通過對各地異常腐蝕情況的現場調查與分析，經分類整理，
鋁合金門窗型材異常腐蝕現象大致可以分為以下三種：

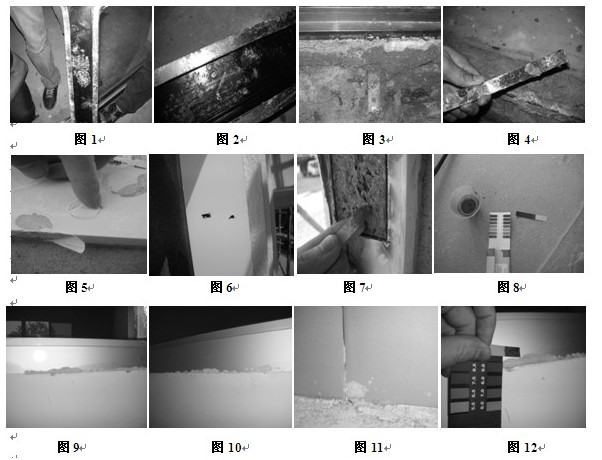

現象1：鋁合金門窗型材上滑、下滑、邊企貼墻一面邊角出現不規則、大小不一的異常腐蝕，部份腐蝕點處流出淺黃色粘液，邊緣有白色小顆粒腐蝕生成物（圖1， 2， 3）
現象2：鋁合金門窗型材固定窗邊框方管型材非貼墻面出現表面涂層剝落，部分剝落位置鋁基體出現腐蝕穿孔（見圖5，6，7）
現象3：鋁合金
推拉門窗型材下滑靠地（窗臺）一面邊角出現不規則的大小不一的異常腐蝕，腐蝕點邊緣表面涂層鼓起，可以收集到白色小片狀的腐蝕生成物（見圖9， 10， 11）
2 鋁合金門窗型材異常腐蝕產生的原因調查分析
�。�1）經過對出現上述異常腐蝕現象型材的取樣檢驗測定：鋁合金化學合金成份、表面涂層的膜厚、
漆膜硬度和耐鹽酸、耐堿、耐
砂漿、耐
溶劑、耐
鹽霧腐蝕性、
耐候性等均未發現異常。

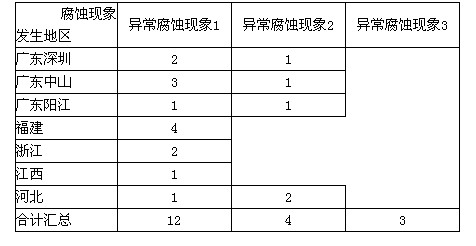

�。�2）經過對上述3種異常腐蝕現象發生所在的地區及次數進行整理，如下：
異常腐蝕現象1：在沿海省份，城市發生較為頻繁：廣東：6宗，福建：4宗，浙江：2宗：
異常腐蝕現象2：發生地點較為分散，以單個偶發分布形式出現：廣東：3宗，河北：1宗：
異常腐蝕現象3：發生地點較為分散，以單個偶發分布形式出現：江西：1宗，河北：2宗：
�。�3）根據對上述3種（發生異常腐蝕現場細節的調查，整理得出：
1）經測定異常腐蝕（現象1）中流出的粘液PH值為5-6，試味覺感鹽味、有酸腥味；鋸開型材檢查發現與墻體結合部份較潮濕，有
滲水現象（見圖1，3）。型材底面涂有瀝青（圖2），未見有型材安裝時防止擦傷的
保護膜及聚氨脂PH
發泡填縫料，固定型材的
鍍鋅鐵片
連接件也出現了嚴重腐蝕現象（見圖4）。取型材安裝部位墻體洞口砂漿進行檢測，發現氯離子含有量在0.10%以上。經查找文獻資料，結合以上調查，判斷認為異常腐蝕（現象1）應當為墻體建筑過程中，使用了氯離子超標的海砂砂漿相關。施工安裝鋁合金門窗時，雖考慮到其腐蝕性，在鋁合金型材與墻體接觸面涂了瀝青作
防腐處理，但未用保護膜進行纏繞保護，施工搬運過程中門窗邊角存在磕/碰傷，致涂層失去保護效果。安裝后墻體長期受滲水潮濕環境影響，門窗邊角磕/碰傷處鋁基體長期與墻體帶有氯離子的滲水接觸產生腐蝕；同時在安裝鋁合金門窗過程中打入了固定鐵釘，因螺絲未與鋁合金型材進行絕緣處理，形成微電流回路，加速了鋁合金型材的腐蝕。
2）經鋸開異常腐蝕（現象2）中方管型材，發現
腔體內存在水泥狀填充物，并且潮濕滲水，測試滲水PH值為13（圖7， 8），調查原因分析后確定為：施工單位（或用戶）考慮加強該種方管型材的支撐強度，在方管型材中套入
槽鋼并將膠水混合水泥灌入型材內腔中，（鋁合金型材由于
涂裝工藝限制，內腔表面通常是無涂層的）使管內鋁基體直接接觸強堿性的水泥滲水，產生堿性腐蝕，腐蝕過程中產生高溫致外表涂層
脫落（圖5），隨著時間延續直致腐蝕至外表面形成穿孔（圖6）。
3）經測定異常腐蝕（現象3）中邊緣生成物的PH值為7-9（圖12），試味覺感堿味，鋸開型材檢查發現安裝部位未纏繞防止擦傷的保護膜，墻體潮濕滲水，測試滲水PH值為9-11，經觀查異常腐蝕位置均發生在型材的邊緣，中間部位未見腐蝕（見圖9，10，11）。通過以上調查認為異常腐蝕（現象3）是鋁合金門窗施工安裝過程中未用保護膜進行纏繞保護，搬運安裝過程中邊緣磕/碰傷型材表面涂層，使鋁
基材長期與強堿性的滲水接觸，產生的堿性腐蝕。
上一頁12下一頁
