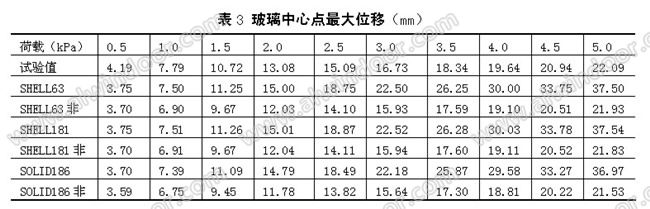

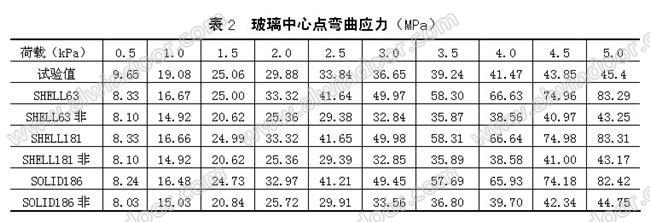

(2)線性解隨荷載的進一步加大，與試驗值的偏差也逐步加大。
(3)三類單元Shell63、Shell181和Solid186的結果相差不大，均能滿足工程設計要求，因此可以采用系統默認單元設置進行有限元分析。
4 ANSYS Workbench結構分析實用技術
4.1 玻璃面板計算分析單元的選擇
在對幾何模型網格劃分時，需要指定單元類型，通常玻璃的厚度與短邊長度的比值小于0.1 時，應采用SHELL單元。使用SHELL單元模擬薄的實體結構，可以降低模型的計算規模，而且
精度滿足要求，因此習慣上采用SHELL63單元（4
節點）進行玻璃面板的有限元分析。SOLID單元功能比較強大（SOLID187是10節點六面體，SOLID186是20節點六面體），也可以被采用，尤其是在計算技術的提高和計算計硬件的升級支持下，采用SOLID單元，更能體現有限元分析的優越性。
4.2 插入APDL命令流
APDL命令流是ANSYS軟件系統的精華，在Geometry，Contact，Environment和Solution下均可進行插入。能將APDL的靈活高效和Mechanicl的快捷相結合，是熟悉APDL開發者的高效接口。能夠完成的有用功能有:替換系統缺省的單元、控制計算結果的讀取、進行附加的計算等。
4.3 通過PATH監視計算結果
對起重要作用的計算結果，可以指定路徑PATH，用來表征結果的變化，并提取其最大值和最小值，實現顯示及打印。
4.4 變量參數集的使用
在ANSYS Workbench中，設置了變量參數集，可以在Workbench中進行設定，在分析時自動采用，不用對其MODEL的設置進行修改，這樣保證建模數據比較
固定。通過變量參數集，還可以將模型中的數據進行輸出，便于調試和參數化設計。
4.5 安全系數工具的使用
在后處理中，Tools提供了Stress Tool，能夠?qū)?a href='../../zsk/ct.asp?id=6237' target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>應力以安全系數的形式進行云圖顯示，很容易檢查到玻璃應力分布的薄弱部位。
4.6 充分利用CAD圖形接口
Ansys提供很多CAD軟件的圖形導入功能，如果不能直接導入，可在宿主CAD中將模型轉存為通用文件，如IEGS、DWG文件等。比如Rhino模型的3dm文件，即可采用IEGS格式進行導入。
5 結論
5.1 采用線性有限元分析方法，得到的結果較實際保守，因此可以考慮玻璃面板的幾何非線性影響。規范[4]中規定的折減系數是必要的。
5.2 Shell單元和Solid單元分析結果比較接近。在工程應用過程中可以采用Ansys系統默認的單元進行分析。
5.3 ANSYS Workbench適合于工程分析，與ANSYS經典分析方法相比，更為簡單，求解效率更高，但相對來講功能比較簡單，因此采用插入APDL命令流的方法，實現能夠有效擴充分析功能，進行細節控制，滿足不同工程的需要。
參考文獻
1．姜仁，任意三角形玻璃面板
彎曲問題研究，2009年全國
門窗幕墻年會論文集，2009.3
2．張朝輝，ANSYS 12.0結構分析工程應用實例解析（第3版），機械工業出版社，2010.1
3．浦廣益等，ANSYS Workbench 12 基礎教程與實例詳解，中國水利水電出版社，2010.10
4．
JGJ102-2003《
玻璃幕墻工程技術規范》，中國建筑工業出版社，2003.10
5．劉正權 姜仁，APDL參數化有限元分析技術在
點支式玻璃幕墻設計中的應用，建筑科學，2006，22(1)【完】
