3.2.統計分析
3.2.1.40組樣品加速耐久性總體水平
樣品來自40個中空
玻璃企業，相對國內產品的技術水平具有一定的代表性。已知各組試件的密封膠類型，測定了試件外層密封的粘結寬度和
丁基膠粘結寬度（圖1）。

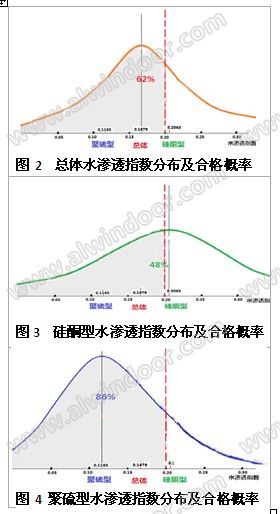

丁基膠厚度難以測量，密封膠牌號不詳，制作工藝水平也不盡相同，這些因素對試驗結果也會有影響。為評估樣品的加速耐久性能，本項分析剔除三組（22#、27#、38#）缺陷樣品，以I值為隨機變量，按正態分布統計其余37組樣品的水透率指數，結果表明總體均值為0.1679，方差0.1044，極大值0.55，按信度0.05水平（置信度95%）檢驗，總體I值≤0.20 的概率為62%（圖2陰影部分面積）。
3.2.2.外道膠類型對I值的影響
37組樣品的外層分別采用聚硫和硅酮型密封膠，其中硅酮型樣品19組，I值的平均值為0.2063，方差0.1116，極大值0.55, 信度0.05水平檢驗I值≤0.20 的概率為48% （圖3）；聚硫型樣品18組，I值平均值為0.1165，方差0.0789，極大值0.29, 信度0.05水平評估I值≤0.20 的概率為86%（圖4）。對比圖3-圖4，可見兩型樣品水分滲透指數差異顯著，置信度95%水平評估I值相差近一倍。
3.2.3.粘結寬度對I值的影響
增加粘結寬度提高邊緣粘結的
承載力，增加透濕路徑的長度（圖1），有利于降低中空玻璃水分滲透指數。試驗樣品粘接尺寸檢測結果基本在標準規定范圍。依據試驗結果統計內外層密封膠粘接寬度與I值相關性，分析結果如下。
1）外道密封膠粘結寬度與I值的關系

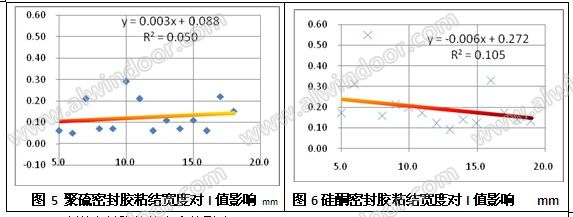

聚硫型樣品19組，外道密封粘結寬度（密封厚度）均值7.11 mm，方差0.65mm；硅酮型樣品 18組，粘結寬度均值6.95 mm，方差0.83mm�？梢娬辰Y(jié)厚度水平相當。以樣品粘結厚度為自變量對I值作圖，線性相關系數分別為0.3949和0.0186，表明試驗條件下粘接厚度與I值弱相關（圖5、圖6）。
2）內道密封膠粘結寬度的影響

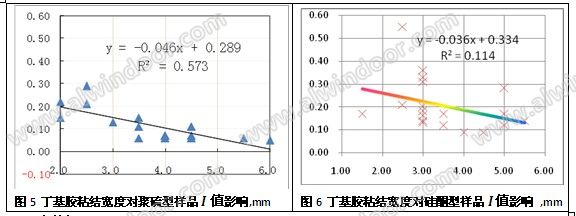

聚硫型樣品19組，丁基膠粘結寬度（密封厚度）均值為3.82 mm，方差0.85mm；硅酮型樣品18組，丁基膠粘結寬度均值3.50 mm，方差0.84mm�？梢姸』z粘結尺寸水平相當。分析樣品I值與丁基膠粘結厚度相關性，表明試驗條件下I值隨丁基膠粘結厚度的增加有下降趨勢，相關系數分別為0.6540和0.1141，為中等相關和弱相關（圖7、圖8）。
4.討論
4.1.
硅橡膠分子呈螺旋狀結構，自由空間大，具有良好的氣體及水蒸氣
透過率，這一特性被廣泛用于氣體分離及水蒸氣分離 。
硅酮密封膠是以端羥基聚二
甲基硅氧烷為基礎（如HO(Me2SiO)nH）的縮合型室溫硫化硅
橡膠，主鏈為聚二甲基硅氧烷，交聯
密度低，水蒸氣透過率高于聚硫、
聚氨酯等基礎的密封膠。硅酮型密封膠的水蒸氣透過率約20g/m2.d，聚硫型密封膠低于10g/m2.d 。中空玻璃的水滲透指數與外道密封膠的類型相關，同比條件下硅酮型較聚硫型高出近一倍，這一試驗結果與基礎
聚合物透濕性差異關系密切。

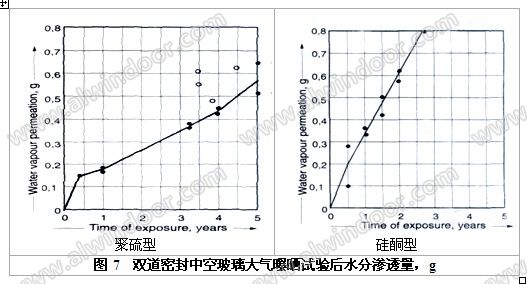

4.2.以干燥劑吸水質量變化為基礎的加速耐久性試驗方法，適用于中空玻璃耐久性評估和產品質量控制。德國DIN 1286-1標準采用該方法對中空玻璃產品分級 。采用該試驗原理進行大氣曝曬中空玻璃的性能研究，結果表明同條件試驗時水滲透率隨外道膠的類型出現顯著差異（圖7），聚硫型樣品曝曬3年，滲透水分的質量為0.35g, 5年為0.55g，而硅酮型曝曬3年
滲水0.80g，水滲透量相差一倍 。結果表明，若聚硫型外道密封中空玻璃有25年使用壽命，則硅酮型產品的使用壽命僅有10年，其顯著差異與前述試驗結果一致。
5. 結論
1）加速耐久性試驗是評定中空玻璃密封質量的有效方法，為評估使用壽命提供重要信息；
2）在標準范圍內粘結寬度對中空玻璃水滲透率影響不顯著；
3）外道密封膠的類型是影響中空玻璃滲透率的顯著因素。硅酮型密封膠粘結裝配中空玻璃的水滲透指數遠高于聚硫型，耐久使用壽命相差接近一倍。
參考資料：
1..馬啟元，李少甫 中空玻璃邊緣的可靠粘接是其功能的重要保障[J]，
門窗幕墻信息，134 ，2012
2.EN 2000, Pr-EN 1279 Draft: Glass in Building – Insulating Glass Units – Part 2: Long Term Test Method and Requirements for Moisture Penetration[S], CEN European Committee for Standardisation, Brussels, Belgium.
3.GUIDELINE FOR EUROPEAN TECHNICAL APPROVAL FOR STRUCTURAL SEALANT GLAZING SYSTEMS (SSGS)[S]，EOTA, Kunstlaan 40 Avenue des Arts, B - 1040 Brussels
4.中空玻璃國家標準驗證驗證試驗報告，《中空玻璃》標準起草組，20110.4
5.幸松民，
有機硅合成工藝及產品應用[M]，化學工業出版社，北京，2000.9
6.邢鳳群，秦靈芳.
中空玻璃密封膠的性能比較研究[J]，中國
建筑防水，2012（24）：22-25.
7.DIN 1989, DIN 1286 - Multiple Pane Insulating Glass, Part 2; Gas Filled Insulating Glass Units[S], Long-Term Performance (in German), Germany Standard, DIN, Berlin, Germany.
8.When the sealant has to be good for 25 years[J], Teroson GMBH IG-information No.108, Heidelberg Published in “Glaswelt”, Volume 10/91. Page 84.
