5.2.4 裝配可調螺栓和夾板(或支片)
1 在幕墻凸點位置的支撐桿端部安裝圓凸形鋼支片，支片與支撐桿間用可調螺栓連接，用以調整頂桿高度，以在幕墻上形成凸點。(見圖5.2.4-1、5.2.4-2)
2 調節螺栓的調節長度應根據每個凸點的設計高度進行精確調節，使凸形支片高度準確，以滿足幕墻凸起點的突出長度符合設計要求，使幕墻整體觀感效果達到設計最佳要求。
3 鋼支片與幕材間用剪裁好的幕材材料做墊片。
4 在拉索位置(豎向)安裝固定拉索的鋼夾板，夾板長度同樣利用可調螺栓進行調節

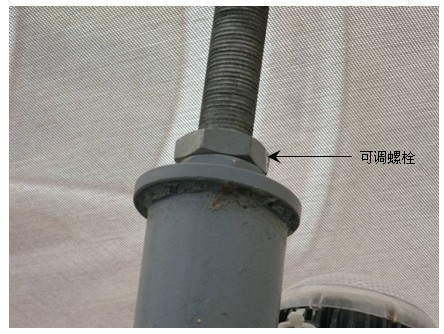

圖5.2.4-1可調螺栓

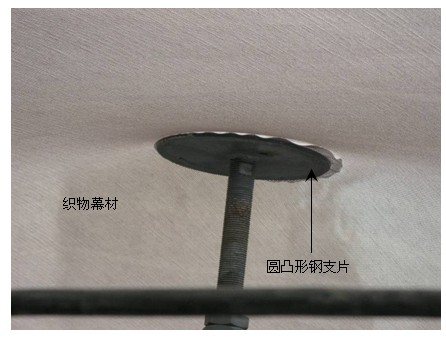

圖5.2.4-2圓凸形鋼支片
5.2.5 固定豎向拉索

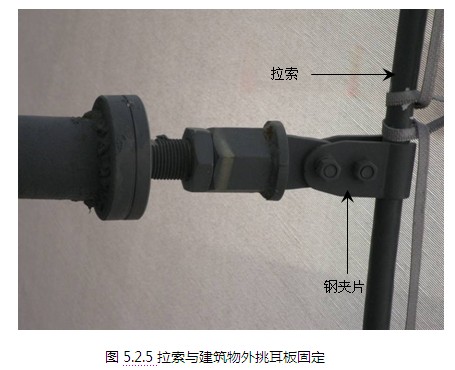

拉索上下兩端固定在建筑物外挑結構的耳板上，中間固定在拉索支撐桿頂端的夾片間。(見圖5.2.5)
5.2.6 幕材卷軸沿豎向拉索向下展開
把幕材吊運到建筑物頂部，打開一片幕材，把拉索穿入幕材上的褲套中，使幕材沿拉索緩慢下滑，等幕材完全展開后再把上、下幕材穿入鋁型材的導槽內，幕面調整平展，各頂桿調整到位，把相應的螺栓調整到位、擰緊固定。
5.2.7 連接幕材與拉索

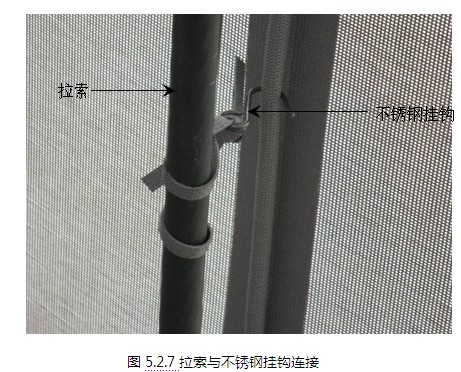

幕材與幕材間連接處用夾板夾緊，用螺栓固定;幕材與拉索間采用不銹鋼掛鉤連接，掛鉤間距0.5m(見圖5.2.7)。
5.2.8 張拉拉索，繃緊幕體
張拉拉索時要協調均勻，張拉力嚴格按照設計要求，同時保證拉索繃直不松弛，然后調整織物幕墻頂部專用鋁型材中的調整螺栓，進行調節拉索的位置和垂直度，使立面張緊。在張拉過程中應按設計應力進行張緊力控制，以保證幕墻整體剛度。(見圖5.2.8-1、5.2.8-2、5.2.8-3)

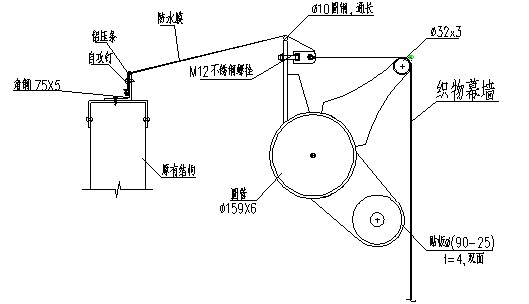

圖5.2.8-1幕墻上端拉索張緊調節節點示意圖

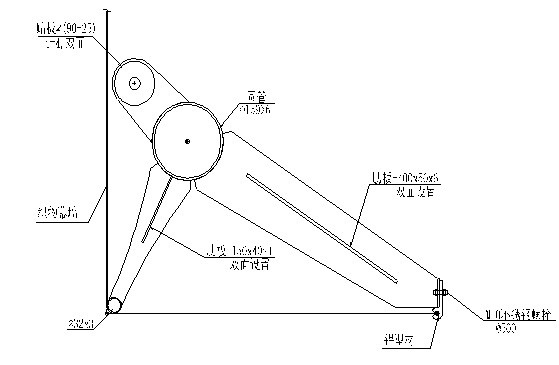

圖5.2.8-2幕墻下端拉索張緊調節節點示意圖

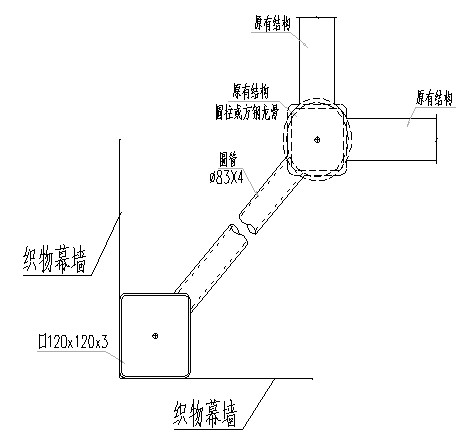

圖5.2.8-3幕墻端轉角節點示意圖
5.2.9 調節可調螺栓達到外凸效果
調節支點的可調螺栓，同一面幕墻調節要盡量同步進行，以保證幕材受力均勻。
5.2.10 幕墻整體聯調
參建各方聯合對織物幕墻整體檢查，不適之處做最終調整，直到符合設計圖紙要求和達到裝飾效果要求。
